Повний опис MC34063AB - універсальний контролер DC-DC перетворювачів, призначений для створення схем підвищення, зниження та інверсії напруги. Мікросхема має вбудований стабілізатор напруги, компаратор, генератор і... Читати далі...
Характеристики
Повний опис

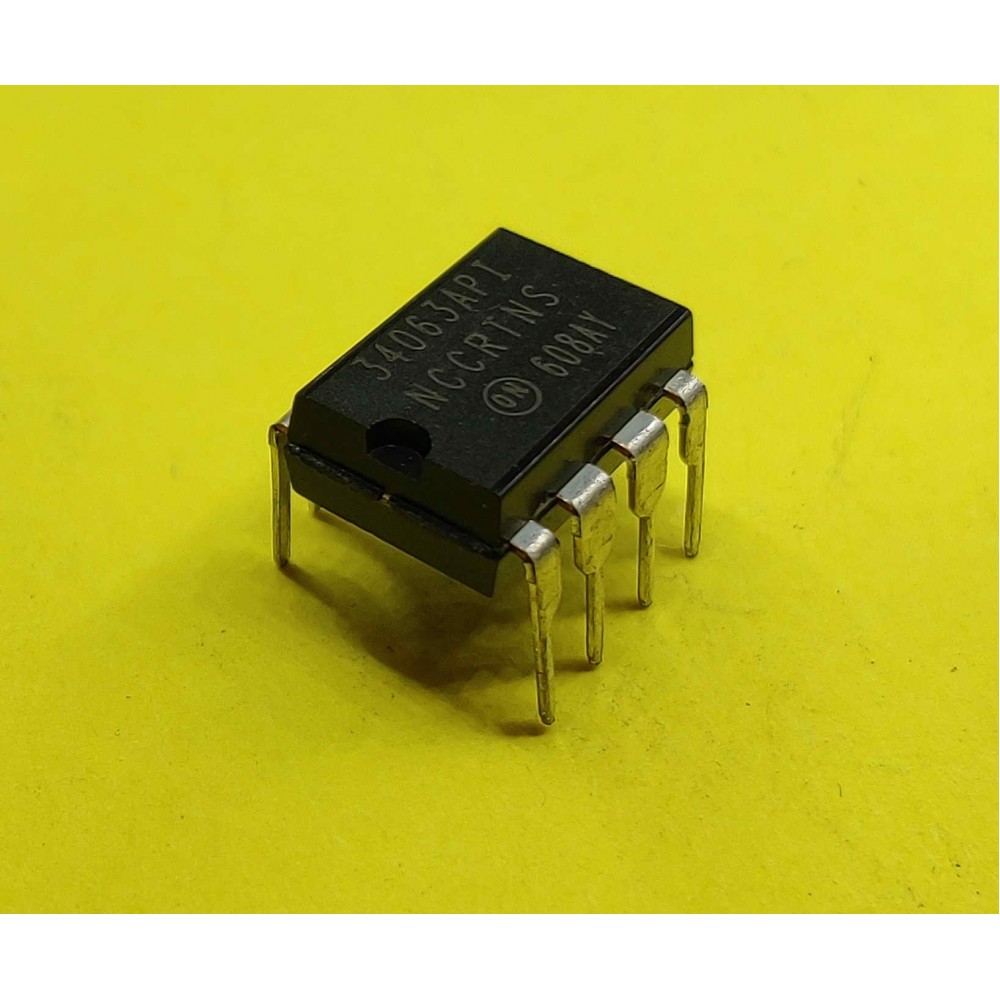

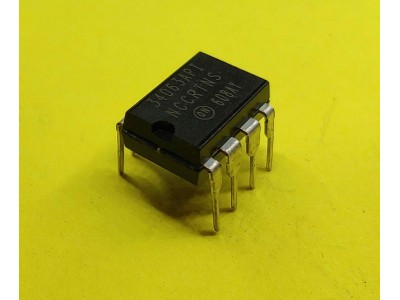

MC34063AB - універсальний контролер DC-DC перетворювачів, призначений для створення схем підвищення, зниження та інверсії напруги. Мікросхема має вбудований стабілізатор напруги, компаратор, генератор із контрольованим робочим циклом, струмовий захист і високострумовий вихідний перемикач. Завдяки своєму дизайну, вона дозволяє створювати високоефективні рішення з мінімальною кількістю зовнішніх компонентів. Корпус DIP-8 забезпечує зручний монтаж і надійність.
Основні характеристики
- Робоча напруга: 3 В – 40 В.
- Максимальний струм перемикача: до 1.5 А.
- Частота генерації: до 100 кГц.
- Точність опорної напруги: ±2%.
- Режими роботи: зниження, підвищення та інверсія напруги.
- Інтегрований захист: обмеження струму, тепловий захист.
- Корпус: DIP-8.
Специфікації
| Характеристика | Значення |
|---|---|
| Корпус | DIP-8 |
| Напруга живлення | 3 В – 40 В |
| Максимальний вихідний струм | 1.5 А |
| Частота роботи | до 100 кГц |
| Опорна напруга | 1.25 В ±2% |
| Робочий температурний діапазон | 0°C – +70°C |
Інструкція
- Визначте необхідний тип перетворення напруги (зниження, підвищення або інверсія).
- Підключіть зовнішні компоненти (індуктори, резистори, конденсатори) відповідно до схеми застосування.
- Забезпечте подачу живлення в діапазоні 3 В – 40 В.
- Налаштуйте частоту генерації та рівні вихідної напруги за допомогою відповідних зовнішніх компонентів.
- Перевірте стабільність роботи через тестування вихідних параметрів.
MC34063AB, DC-DC контролер, DIP-8 корпус, підвищення напруги, зниження напруги, інверсія напруги, стабілізація напруги, MC34063AB характеристики, універсальний контролер, високострумовий перемикач.
MC34063AB, контролер DC-DC, універсальний контролер напруги DIP-8, MC34063AB характеристики, схема інверсії напруги.
Документація mc34063 pdf
| Електронні компоненти | |
| Корпус | DIP-8 |
| Потужність, Вт | 1.25 Вт |
| Напруга живлення, В max | 3.0 V to 40 V |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 3.0 V to 40 V |
| Максимальний струм навантаження, А | 1.5 А |
| Тип | DC-DC перетворювач |
| Частота, Мгц | 100 kHz |
| Аналоги | |
