Скорочений опис

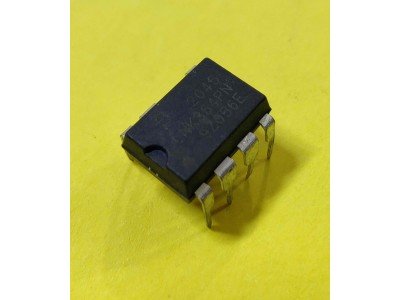

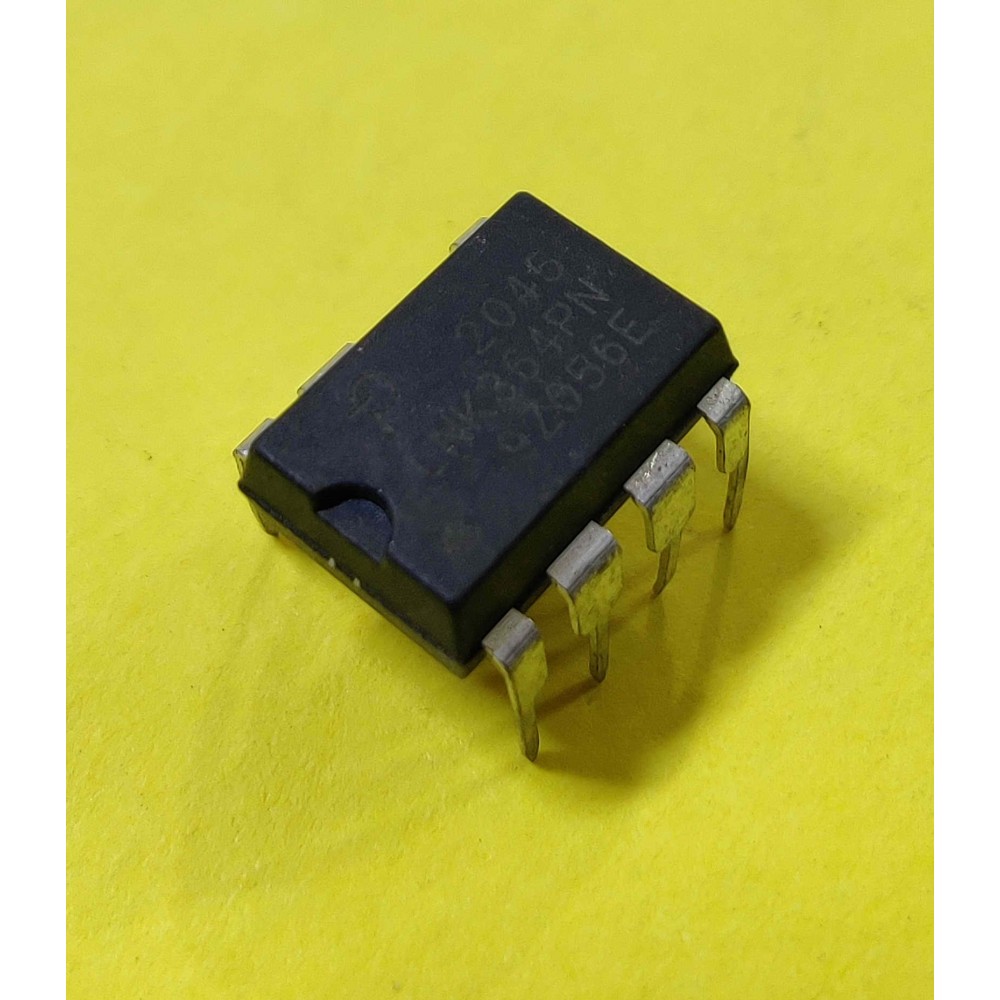

Опис: LNK364 - високоефективний інтегральний комутатор з низьким енергоспоживанням із серії LinkSwitch-XT. Він об'єднує 700 В MOSFET, контролер джерела живлення, схему автозапуску та термозахист у єдиному пристрої.... Читати далі...
Характеристики
Опис:
LNK364 - високоефективний інтегральний комутатор з низьким енергоспоживанням із серії LinkSwitch-XT. Він об'єднує 700 В MOSFET, контролер джерела живлення, схему автозапуску та термозахист у єдиному пристрої. Використовується в джерелах живлення з низьким енергоспоживанням.
Основні характеристики:
- Напруга дренажу: до 700 В.
- Максимальна вихідна потужність: 5.5 Вт (адаптер), 9 Вт (відкрита рамка).
- Частота роботи: 132 кГц з варіацією ±9 кГц.
- Споживання в режимі очікування: <300 мВт без обмотки зворотного живлення.
- Вбудований термозахист із порогом 142°C.
- Автоматичний рестарт для захисту від коротких замикань.
Специфікації:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 85-265 В AC |
| Максимальний струм | 250 мА |
| Резистивний опір MOSFET | 24 Ом |
| Робоча температура | -40°C до 125°C |
Інструкція:
- Підключіть дренажний пін до високовольтного входу.
- Встановіть байпасний конденсатор (0.1 мкФ) між BP і SOURCE.
- Підключіть вторинний ланцюг до пінів FEEDBACK і SOURCE.
- Переконайтесь, що всі компоненти встановлені відповідно до схеми.
LNK364, LinkSwitch-XT, енергоефективний комутатор, низьке енергоспоживання, адаптери, перетворювач живлення, термозахист, автоматичний рестарт, компактний контролер.
енергоефективний комутатор, LNK364 специфікації, низьке енергоспоживання IC, термозахист MOSFET, адаптери живлення, універсальний контролер живлення.
Документація lnk364 pdf
| Електронні компоненти | |
| Корпус | DIP-7 |
| Аналоги | |
| Тип | Шім контролер |
| Потужність, Вт | 6 Вт |
| Напруга, В | 265 VAC |
| Напруга живлення, В max | |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 85-265 В AC |
| Максимальний струм навантаження, А | |
| Частота, Мгц | 132 кГц |
| Аналоги | |
