Скорочений опис
LNK354PN — енергоефективна мікросхема для імпульсних джерел живлення (DIP-7) Опис Мікросхема LNK354PN від Power Integrations — це інтегрований високовольтний комутаційний контролер серії LinkSwitch-HF, признач... Читати далі...
Характеристики

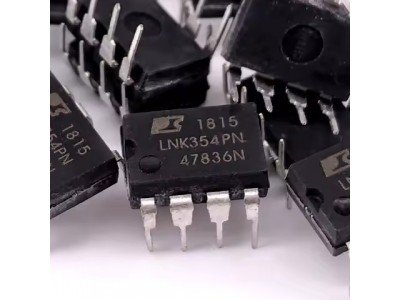

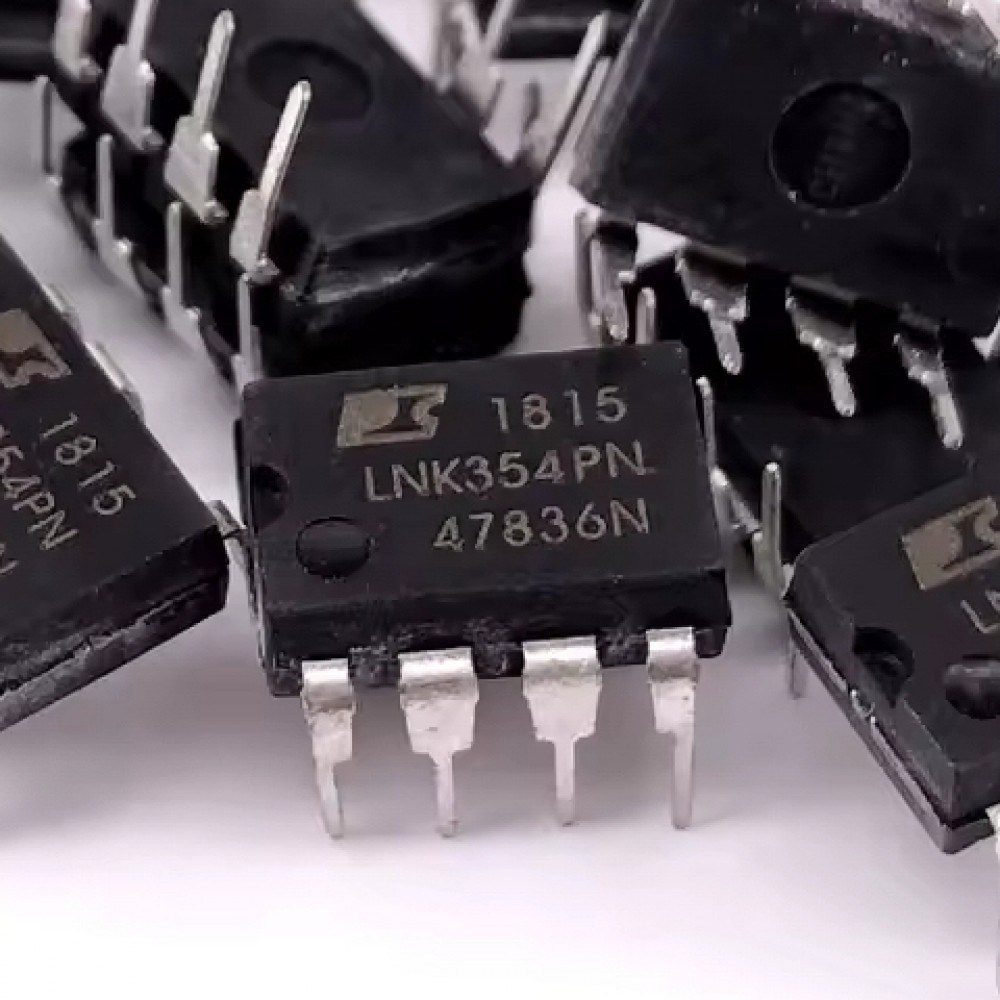

LNK354PN — енергоефективна мікросхема для імпульсних джерел живлення (DIP-7)
Опис
Мікросхема LNK354PN від Power Integrations — це інтегрований високовольтний комутаційний контролер серії LinkSwitch-HF, призначений для створення компактних, високоефективних імпульсних джерел живлення. Вона поєднує у собі силовий MOSFET, генератор, захист від перевантажень, функцію авто рестарту та тепловий захист. LNK354PN ідеально підходить для побудови адаптерів живлення, зарядних пристроїв, чергових джерел живлення для електроніки. Використання простої ON/OFF логіки значно спрощує проєктування схеми. Поставляється в корпусі DIP-7 (вісім виводів, один відсутній).
Основні характеристики
- Тип: імпульсний контролер живлення
- Серія: LinkSwitch-HF
- Вбудований високовольтний MOSFET (700 В)
- Просте ON/OFF керування — без ШІМ
- Максимальна потужність (при 230 В, відкритий монтаж): до 5 Вт
- Інтегрований захист від перевантаження, перегріву, короткого замикання
- Частота перемикання: 200 кГц (типово), з частотним розмахом ±8 кГц
- Високий рівень енергоефективності (EcoSmart®): споживання в холостому ході <300 мВт
- Корпус: DIP-7 (P-пакет)
- Температура експлуатації: -40…+150 °C
- Не потребує обмотки живлення трансформатора
Специфікації
| Характеристика | Значення |
|---|---|
| Модель | LNK354PN |
| Серія | LinkSwitch-HF |
| Тип | Контролер імпульсного живлення |
| Корпус | DIP-7 (P-пакет) |
| Вбудований MOSFET | 700 В |
| Максимальна частота | 214 кГц |
| Типове значення частоти | 200 кГц |
| Споживання без навантаження | <300 мВт |
| Максимальна вихідна потужність | до 5 Вт |
| Захисти | Тепловий, струмовий, авто-ресет |
| Діапазон температур | -40…+150 °C |
| Максимальний струм стоку | 750 мА (імпульсний) |
Інструкція
- Встановіть мікросхему в DIP-роз’єм відповідно до розташування виводів.
- Підключіть DRAIN до первинної обмотки трансформатора та випрямного кола.
- До виводу BYPASS підключіть конденсатор 0.1 мкФ.
- Підключіть FEEDBACK до оптопари для реалізації стабілізації.
- SOURCE використовувати як загальний GND.
LNK354PN, LNK354, контролер імпульсного живлення, мікросхема живлення 5 Вт, Power Integrations, імпульсний перетворювач, DIP-7 мікросхема, мікросхема для зарядки, контролер flyback, енергоефективна мікросхема, ON/OFF контролер, джерело живлення мікросхема, мікросхема з MOSFET, зарядний адаптер мікросхема, мікросхема блок живлення, LinkSwitch-HF, мікросхема 700 В
мікросхема LNK354PN, контролер Power Integrations, імпульсний контролер DIP-7, LNK354PN купити, енергоефективна мікросхема, джерело живлення LNK354
Документація lnk354 pdf
| Електронні компоненти | |
| Корпус | DIP-7 |
| Аналоги | |
| Тип | Шім контролер |
| Потужність, Вт | 5.0 Вт |
| Напруга, В | 265 VAC |
| Напруга живлення, В max | |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 85-265 В AC |
| Максимальний струм навантаження, А | 750 мА |
| Частота, Мгц | 200 кГц |
| Аналоги | |
