Скорочений опис
Повний опис LA7845 - вертикальний вихідний IC для високоякісних телевізорів і CRT-дисплеїв, що використовують систему обробки сигналів із контролером шини. Вона забезпечує безпосереднє управління дефлекційною котуш... Читати далі...
Характеристики
Повний опис

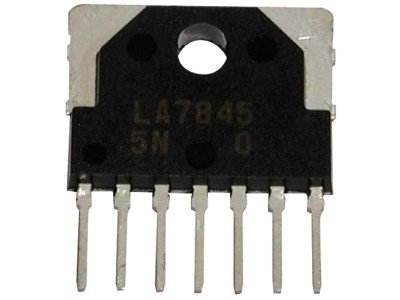

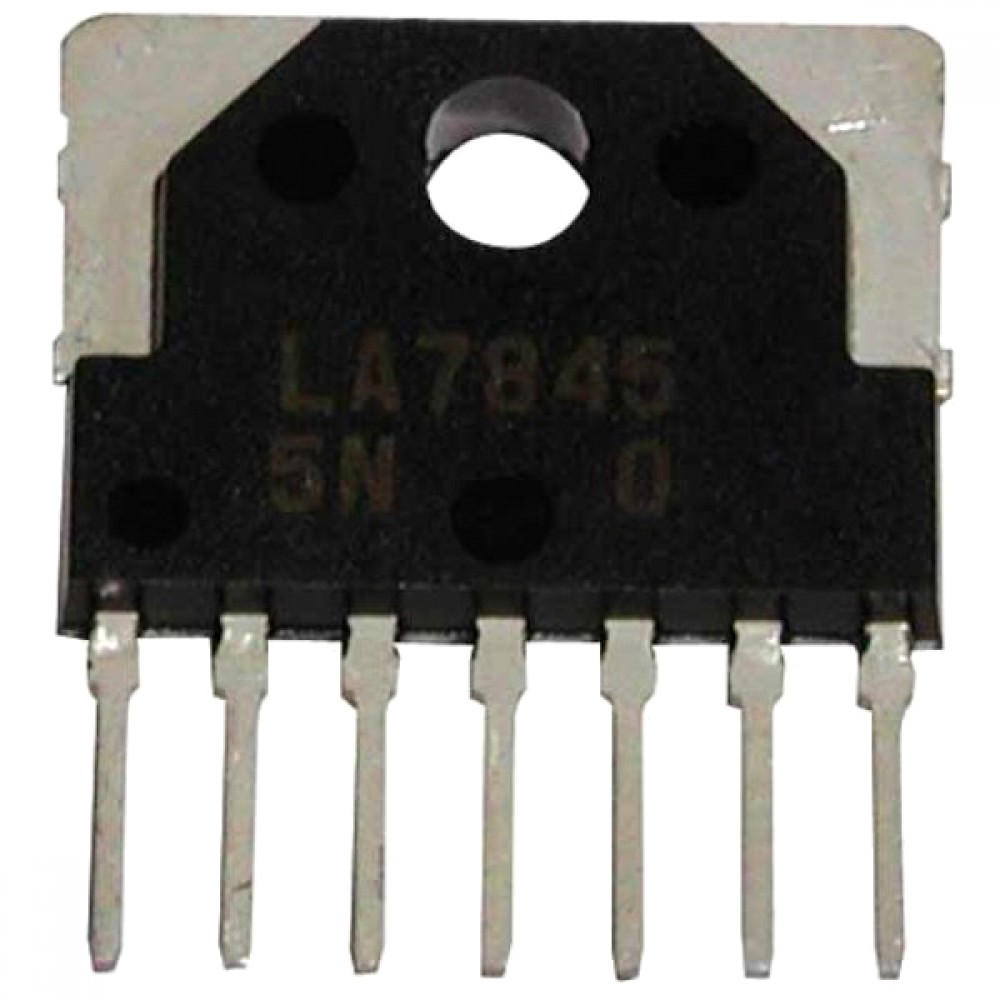

LA7845 - вертикальний вихідний IC для високоякісних телевізорів і CRT-дисплеїв, що використовують систему обробки сигналів із контролером шини. Вона забезпечує безпосереднє управління дефлекційною котушкою з виходу пило-подібного сигналу контролера. Завдяки максимальному струму дефлекції до 2.2 Ap-p, LA7845 оптимально підходить для великих екранів діагоналлю 33-37 дюймів.
Основні характеристики
- Вбудована схема насоса для зниження енергоспоживання.
- Вертикальна вихідна схема.
- Вбудований захист від перегріву.
- Хороші характеристики кросовера.
- Підтримка DC-з'єднання.
Специфікації
| Параметр | Умови | Характеристика | Одиниця |
|---|---|---|---|
| Максимальна напруга живлення | Ta = 25°C | 40 | В |
| Струм дефлекції | I2 | -1.5 до +1.5 | А |
| Розсіювання потужності | З великим радіатором | 11 | Вт |
| Діапазон робочих температур | -20 до +85 | °C | |
| Рекомендована напруга живлення | 24 | В | |
| Діапазон робочої напруги живлення | 10 до 38 | В | |
| Максимальний струм дефлекції | до 2.2 | Ap-p |
Інструкція
- Підключіть LA7845 до джерела сигналу системи обробки з шиною.
- Забезпечте стабільне живлення з рекомендованою напругою 24 В.
- Використовуйте схеми зразків (подвійне чи одне живлення) для інтеграції в систему.
- Перевірте тепловий захист та забезпечте належне охолодження.
LA7845, вертикальний вихід IC, Sanyo LA7845, дефлекційна котушка, CRT-дисплеї, телевізор високої роздільності, захист від перегріву, схема насоса, DC-з'єднання, монітори 37 дюймів, напруга живлення 24 В, струм дефлекції 2.2 Ap-p, SIP7H корпус, низьке енергоспоживання, високоякісний дисплей, схема обробки сигналів, LA7615, система управління шиною.
LA7845, вертикальний вихідний драйвер, мікросхема Sanyo, напруга 24В, дисплей 37 дюймів, IC для CRT-дисплеїв.
| Електронні компоненти | |
| Корпус | HSIP-7 |
| Аналоги | |
| Тип | Дравер управління вертикальною розгорткою |
| Потужність, Вт | 11.0 Вт |
| Напруга живлення, В max | 40.0 Вольт |
