L6598D || Шім-контролер SOP-16

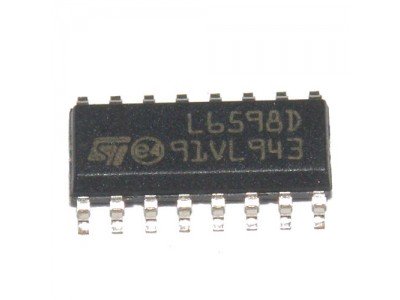

Мікросхема L6598D SOP-16 (smd)

Опис

  L6598 — це високовольтний контролер резонансного типу, розроблений для керування двома силовими MOSFET у напівмостовій топології. Пристрій ідеально підходить для AC/DC адаптерів та інших додатків, де резонансна топологія покращує енергоефективність. Він підтримує високовольтні рейки до 600 В і забезпечує функції захисту, плавного старту та точного налаштування частоти.

Основні характеристики

• Підтримка напруги до 600 В.
• Іммунітет до dV/dt: ±50 В/нс у повному температурному діапазоні.
• Вихідний струм драйвера: 250 мА (джерело), 450 мА (стік).
• Інтегрований діод підкачки (bootstrap diode).
• Захист від низької напруги (UVLO).
• Час включення/вимкнення: 80 нс/40 нс при навантаженні 1 нФ.
• Функція плавного старту із частотним регулюванням.
• Вбудований операційний підсилювач для зворотного зв'язку або захисту.
• Доступні корпуси: DIP16 та SO16.

Специфікації

 Інструкція

1. Підключення: Підключіть компоненти згідно з рекомендаціями даташита (наприклад, діоди підкачки, конденсатори для плавного старту та частотного регулювання).
2. Налаштування частоти: Використовуйте резистори Rfmin і Rfstart та конденсатори Cf для встановлення мінімальної та стартової частоти.
3. Захист: Увімкніть захист від низької напруги через UVLO.
4. Тестування: Перевірте працездатність при різних умовах навантаження та напруги.

  високовольтний контролер, резонансний контролер, L6598 контролер, STMicroelectronics, напівмостова топологія, драйвер MOSFET, резонансна схема живлення, AC/DC адаптер.

контролер L6598, STMicroelectronics резонансний контролер, драйвер MOSFET, високовольтний контролер для AC/DC, напівмостова топологія.
