Скорочений опис
Опис Кнопка SPPH260100 – це компактний вертикальний тактовий вимикач з коротким ходом (1 мм) та фіксацією. Використовується в електроніці для керування пристроями, такими як побутова техніка, автомобільні панелі, ау... Читати далі...
Характеристики
- Код товару: 5602022
- Наявність: На складі 173
Опис

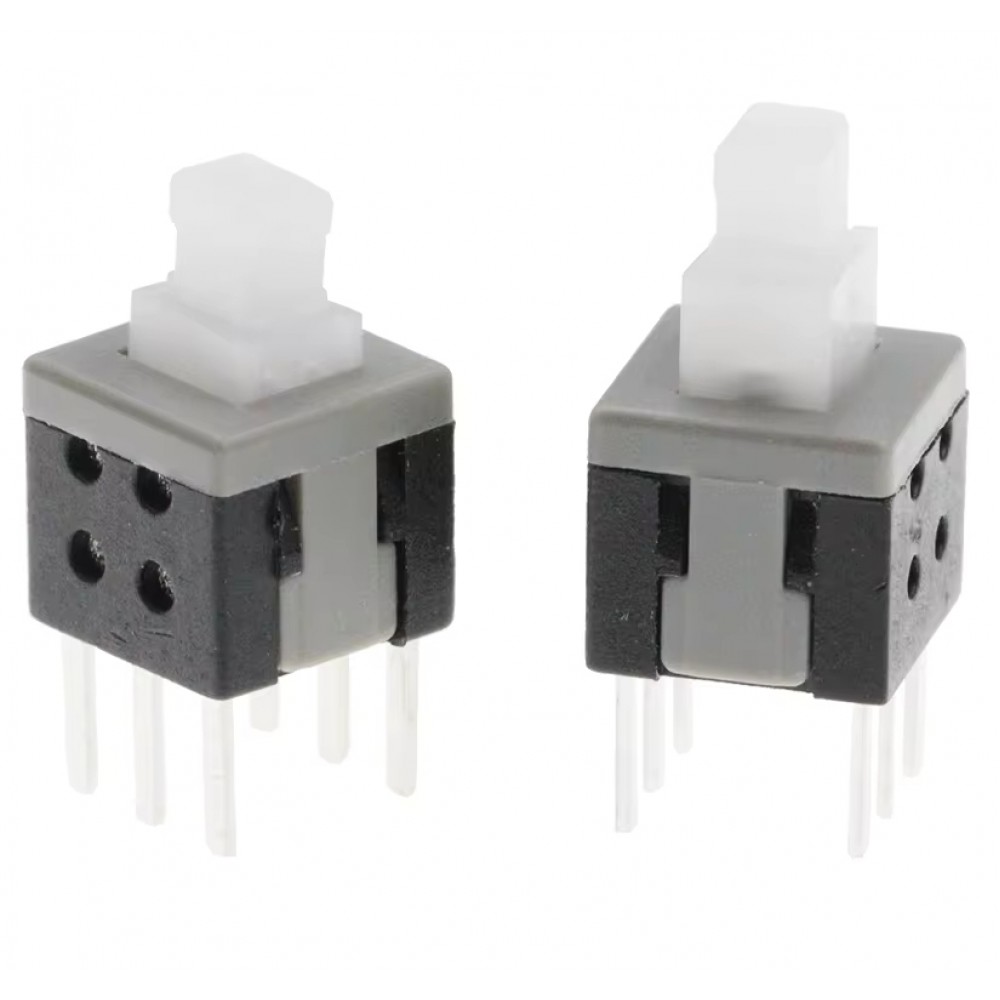

Кнопка SPPH260100 – це компактний вертикальний тактовий вимикач з коротким ходом (1 мм) та фіксацією. Використовується в електроніці для керування пристроями, такими як побутова техніка, автомобільні панелі, аудіо- та відеообладнання.
Має 6 виводів для монтажу на друкованій платі (PCB), забезпечуючи стабільне з'єднання та надійний контакт. Виготовлена з високоякісних матеріалів, що гарантує довговічність навіть при інтенсивному використанні.
Основні характеристики
- Тип перемикача: Тактовий (Push Switch)
- Кількість контактів: 6 (6-pin)
- Тип роботи: Фіксація (Latching)
- Номінальна напруга та струм: 0.1A 12V DC
- Матеріал корпусу: Високоякісний пластик
- Монтаж: Прямий монтаж на друковану плату (PCB)
- Опір контактів: До 30 мОм (новий) / 50 мОм (після 10 000 циклів)
- Опір ізоляції: 100 МОм (500V DC)
- Термін служби: 10 000 натискань
- Робоча температура: від -10°C до +60°C
Специфікації
| Параметр | Значення |
|---|---|
| Тип кнопки | Тактовий вимикач (Push Switch) |
| Тип роботи | Фіксація (Latching) |
| Кількість виводів | 6 (6-pin) |
| Хід кнопки | 1 мм |
| Матеріал корпусу | Високоякісний пластик |
| Монтаж | Прямий монтаж на PCB |
| Номінальна напруга | 12V DC |
| Номінальний струм | 0.1A |
| Опір контактів (новий/після циклів) | 30 мОм / 50 мОм |
| Опір ізоляції | 100 МОм (500V DC) |
| Механічний ресурс | 10 000 натискань |
| Робоча температура | -10°C ... +60°C |
Інструкція з монтажу
- Підготовка друкованої плати: Переконайтеся, що монтажні отвори відповідають розмірам кнопки.
- Вставлення кнопки: Вставте контакти у відповідні отвори на платі.
- Припаяйте контакти: Використовуйте паяльник з температурою до 350°C та не перегрівайте контакти понад 3 секунди.
- Перевірка роботи: Переконайтеся, що кнопка фіксується при натисканні та повертається у вихідне положення.
кнопка SPPH260100, кнопка з фіксатором 6 pin, тактовий вимикач 6 контактів, купити кнопку SPPH260100, кнопка 12V 0.1A, тактова кнопка для PCB, кнопка для електроніки, кнопка для пристроїв, якісний push switch, кнопка для плат
купити кнопку SPPH260100, кнопка з фіксацією 6 контактів, тактова кнопка 6 pin, тактовий вимикач 12V, кнопка для пайки на PCB, кнопка з коротким ходом, кнопка SPPH260100 характеристики, кнопка для керування
Datasheet SPPH2 pdf
| Кнопки | |
| Кількість контактів, шт. | 6 |
| Тип | тактовий вимикач |
| Номінальна напруга, В | 12V DC |
| Номінальний струм, А | 0.1А |

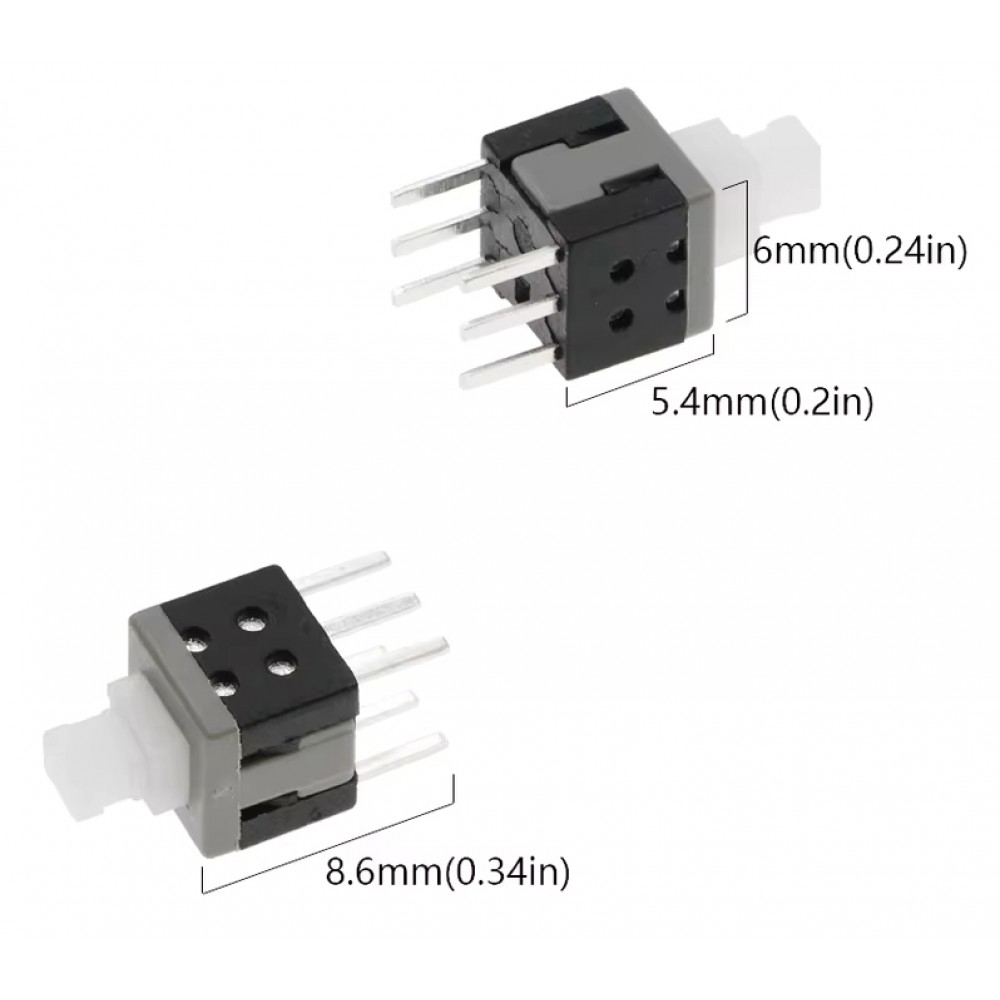

| Діаметр, мм | 5.8 х 5.8 мм |
| Підсвітка | Немає |
| Фіксатор положення | Є |
| Колір | Чорний |
