Скорочений опис
Опис KA5M0565RN - інтегрований Fairchild Power Switch (FPS), спеціально розроблений для офлайн імпульсних блоків живлення (SMPS) з мінімальною кількістю зовнішніх компонентів. Він об'єднує високовольтний транзистор... Читати далі...
Характеристики
- Виробник(бренд ): FAIRCHILD SEMICONDUCTOR
- Код товару: 2335009
- Наявність: Очікується 2-3 дня 0
Опис

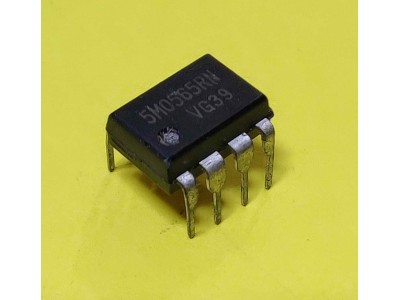

KA5M0565RN - інтегрований Fairchild Power Switch (FPS), спеціально розроблений для офлайн імпульсних блоків живлення (SMPS) з мінімальною кількістю зовнішніх компонентів. Він об'єднує високовольтний транзистор SenseFET і ШІМ-контролер з режимом керування струмом, що забезпечує високу ефективність та надійність системи.
Основні характеристики
- Робоча частота: 67 кГц.
- Максимальна напруга стік-витік (V<sub>DS</sub>): 650 В.
- Максимальний безперервний струм стоку (I<sub>D</sub>): 5 А при 25°C.
- Захисти: обмеження струму імпульс за імпульсом, захист від перевантаження, захист від перенапруги (мін. 23 В), внутрішнє термічне відключення, блокування при зниженні напруги (UVLO).
- Функції: автоматичний перезапуск, внутрішній високовольтний SenseFET.
Специфікації
| Параметр | Значення |
|---|---|
| Максимальна напруга стік-витік (V<sub>DS</sub>) | 650 В |
| Постійний струм стоку (I<sub>D</sub>) при 25°C | 5 А |
| Пускова напруга (V<sub>START</sub>) | 15 В |
| Напруга зупинки (V<sub>STOP</sub>) | 10 В |
| Робоча частота (f<sub>OSC</sub>) | 67 кГц |
| Максимальний робочий струм (I<sub>OP</sub>) | 12 мА |
| Робоча температура (T<sub>A</sub>) | від -25°C до +85°C |
| Температура зберігання (T<sub>STG</sub>) | від -55°C до +150°C |
Інструкція
- Підключення: Підключіть висновки GND, Drain, VCC та FB відповідно до схеми застосування.
- Живлення: Забезпечте стабільне джерело живлення для VCC з напругою в межах 9–30 В.
- Зворотний зв'язок: Використовуйте вивід FB для зворотного зв'язку з контролером для регулювання вихідної напруги.
- Захист: Переконайтеся, що реалізовані всі необхідні захисні механізми для запобігання перевантаженням, перенапругам та перегріву.
KA5M0565RN, Fairchild Power Switch, FPS, високовольтний SenseFET, ШІМ-контролер, імпульсний блок живлення, SMPS, захист від перевантаження, захист від перенапруги, термічне відключення, автоматичний перезапуск, 67 кГц.
високовольтний транзистор, KA5M0565RN купити, технічні характеристики KA5M0565RN, інтегрований блок живлення, ШІМ-контролер SMPS, Fairchild Semiconductor, FPS, SenseFET, захист від перевантаження, автоматичний перезапуск.
| Електронні компоненти | |
| Корпус | DIP-8 |
| Аналоги | KA5L0565 |
| Тип | Шім контролер |
| Потужність, Вт | |
| Напруга живлення, В max | |
