Скорочений опис
Опис Fairchild Power Switch (FPS) моделі KA3S0680RFB — це інтегральна мікросхема для високовольтних імпульсних блоків живлення (SMPS). Поєднує в собі потужний високовольтний транзистор SenseFET і ШІМ-контролер, опт... Читати далі...
Характеристики
Опис

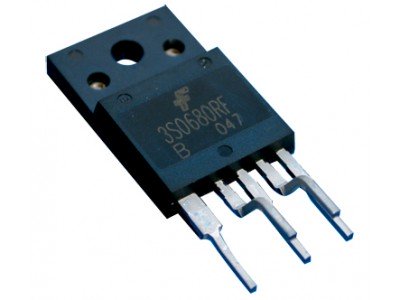

Fairchild Power Switch (FPS) моделі KA3S0680RFB — це інтегральна мікросхема для високовольтних імпульсних блоків живлення (SMPS). Поєднує в собі потужний високовольтний транзистор SenseFET і ШІМ-контролер, оптимізований для зменшення кількості компонентів, розміру і ваги схеми, підвищення ефективності та надійності системи.
Основні характеристики
- Робоча частота: до 150 кГц.
- Вбудований захист від перевантаження, перегріву та перенапруги (мін. 23 В).
- Функція автоматичного перезапуску.
- Вбудований високовольтний транзистор SenseFET.
- Захист від низької напруги (UVLO).
- Зовнішній синхронізуючий термінал.
Специфікації
| Параметр | Значення |
|---|---|
| Максимальна напруга Drain | 800 В |
| Діапазон напруги VCC | 9–30 В |
| Максимальна потужність | 150 Вт |
| Робоча температура | -25°C до +85°C |
| Зберігання | -55°C до +150°C |
Інструкція
- Підключіть VCC до стабільного джерела живлення з діапазоном напруги 9-30 В.
- З'єднайте Sync термінал для синхронізації зовнішнього сигналу.
- Забезпечте коректне охолодження для підтримання температури в межах специфікації.
Fairchild Power Switch, SMPS контролер, KA3S0680RFB, високовольтний SenseFET, захист від перенапруги, імпульсний блок живлення, ШІМ-контролер, інтегрована мікросхема, управління потужністю, синхронізація.
високовольтний контролер, Fairchild Semiconductor, KA3S0680RFB купити, технічні характеристики KA3S0680RFB, імпульсний блок живлення, ШІМ-контролер SMPS.
Аналоги: 3S0680RB, 3S0680RFB, KA3S0680RB, KA3S0680RFB, KA3S0680RB-TU, KA3S0680RB-YDTU, KA3S0680RFB-TU, KA3S0680RFB-YDTU
Документація ka3s0680rf pdf
| Електронні компоненти | |
| Корпус | TO-3PF-5L |
| Аналоги | |
| Тип | PWM- контролер |
| Потужність, Вт | 150 Вт |
| Напруга живлення, В max | |
| Транзистори | |
| Максимальний струм, А | 24.0 А |
| Перетворювачі DC-DC | |
| Частота, Мгц | 150kHz |
