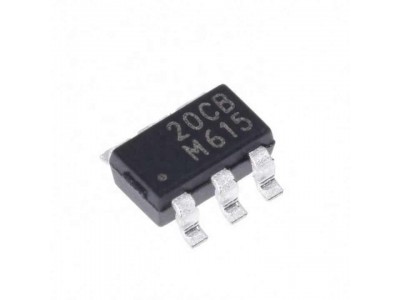

HY2120-CB || DC-DC перетворювач SOT23-6

Мікросхема HY2120-CB || SOT23-6

Опис

   Мікросхема HY2120-CB – інтегральна схема захисту для двоклітинних літій-іонних/літій-полімерних акумуляторів, розроблена для забезпечення безпеки та надійності в системах живлення. Вона має високу точність у виявленні напруги та забезпечує ефективний контроль зарядки і розрядки батарей. Цей IC підходить для використання в портативних пристроях, де важлива точність і стабільність напруги, а також низьке споживання енергії.
   HY2120 призначена для контролю захисту для двоклітинних літій-іонних або літій-полімерних акумуляторів. Вона контролює два елементи (клітини) акумулятора в батарейному пакеті, забезпечуючи захист від:

• Перезарядки (Overcharge)
• Перерозрядки (Overdischarge)
• Перевантаження по струму (Overcurrent)
• Короткого замикання (Short Circuit)

Ця мікросхема моніторить напругу на кожній з двох клітин батареї (Cell 1 і Cell 2) і забезпечує захист у разі перевищення допустимих меж для кожного елемента.

Основні характеристики

• Тип корпусу: SOT-23-6
• Напруга живлення: 1.5 V до 10 V (між пинами VDD і VSS)
• Час затримки перезарядки: 1000 мс типове значення
• Час затримки розрядки: 110 мс типове значення
• Споживання струму в робочому режимі: 5.0 μA типове значення, 9.0 μA макс. при VDD = 7.8V
• Споживання струму в режимі Power-down: 0.1 μA макс. при VDD = 4.0V
• Робоча температура: −40°C до +85°C
• Мінімальна напруга для зарядки з нульовим напругою: 1.2 V
• Час затримки короткого замикання: 250 μs типове значення
• Макс. напруга для піну OC: −33 V до VDD + 0.3 V
• Макс. напруга для піну OD: 0.3 V до VDD + 0.3 V
• Вхідна напруга для піну CS: 33 V (макс.)

Технічні параметри

Інструкція з використання

1. Підключіть мікросхему до двоклітинного літій-іонного або літій-полімерного акумулятора через пін VDD і VSS для живлення.
2. Підключіть пін CS для вимірювання струму і пін VC для визначення напруги між двома клітинами акумулятора.
3. Для управління зарядкою та розрядкою використовуйте пін OC (зарядка) і пін OD (розрядка), підключивши до них MOSFET для контролю.
4. Використовуйте зовнішні резистори та конденсатори (в межах значень, зазначених в документації), щоб стабілізувати напругу на входах і захистити від статичної електрики.

   мікросхема HY2120-CB, мікросхема захисту для двоклітинних літій-іонних акумуляторів, HY2120-CB SOT-23-6, IC для захисту акумуляторів, схема захисту для літій-полімерних батарей, високоточне виявлення напруги, мікросхема для батарейних систем, інтегральна схема для захисту акумуляторів, захист від перевантаження по струму, система захисту батарей, мікросхема для зарядки батарей з нульовим напругою, автоматичне відновлення після короткого замикання, IC для захисту від перезарядки, схеми для батарейних паків, захист від короткого замикання для літій-іонних батарей.

   купити мікросхему HY2120-CB, мікросхема захисту для батарей, замовити HY2120-CB SOT-23-6, IC для літій-іонних батарей, захист від перевантаження акумулятора, мікросхема для захисту акумуляторів.

Datasheet HY2120 pdf

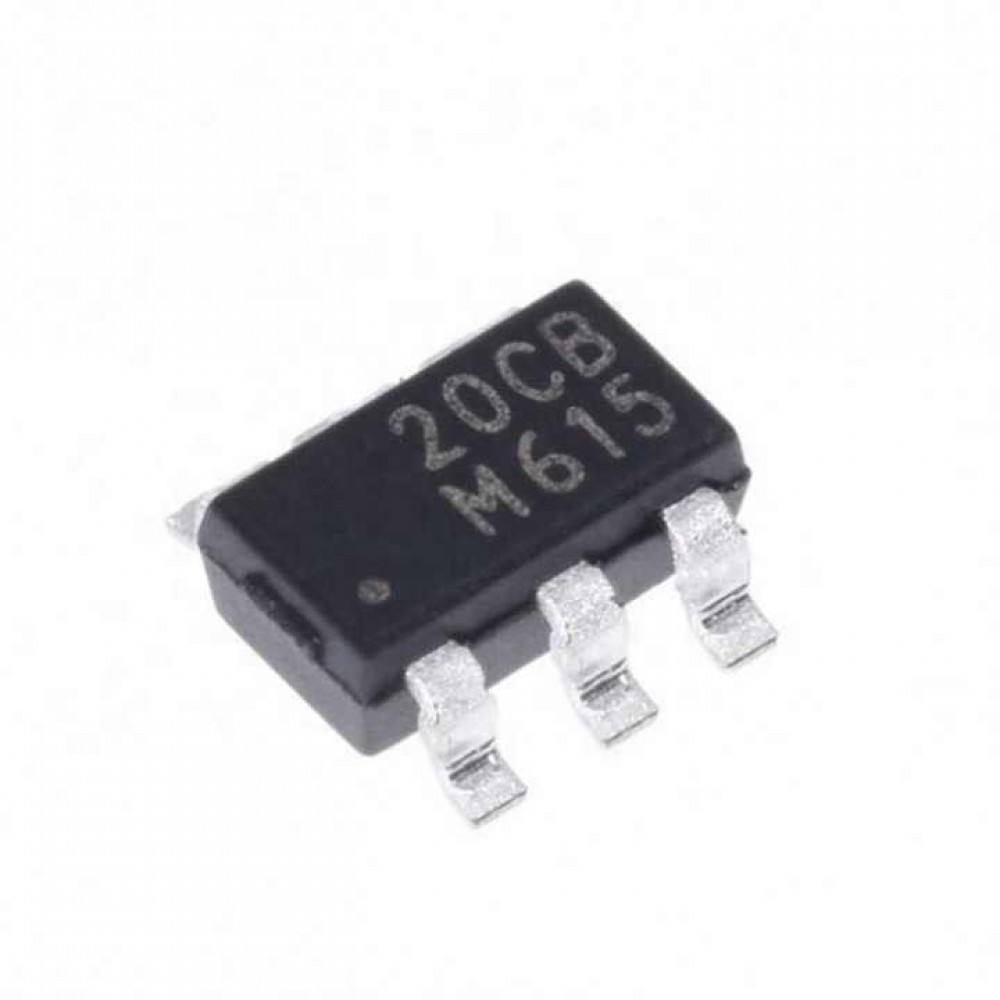

Кодування :

• 20CB
• ​12HB
