Документація GR8935l pdf Повний опис GR8935 - інтегрований високовольтний силовий MOSFET з контролером ШІМ, призначений для застосувань у комутаційних AC/DC джерелах живлення. Завдяки низькому пусковому струм... Читати далі...
Характеристики
Документація GR8935l pdf
Повний опис

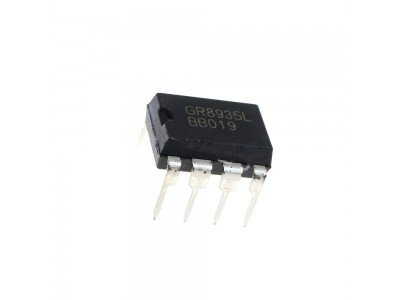

GR8935 - інтегрований високовольтний силовий MOSFET з контролером ШІМ, призначений для застосувань у комутаційних AC/DC джерелах живлення. Завдяки низькому пусковому струму, функції керування струмом і "зеленої" роботи на малих навантаженнях, мікросхема відповідає найсуворішим вимогам до енергоефективності. GR8935 оснащена захистом від перевантаження, перенапруги та блокуванням при низькій напрузі.
Основні характеристики
- Контролер ШІМ: Режим керування струмом
- Функції енергозбереження: "Зелений режим" роботи
- Висока напруга MOSFET: до 650 В
- Пусковий струм: дуже низький (8 мкА)
- Частота комутації: 50 кГц (фіксована)
- Вбудований захист: UVLO, OVP, OLP
- Інтегровані функції: компенсація нахилу, програмований старт, обмеження пікового струму
- Корпус: DIP-8
Специфікації
| Характеристика | Параметр |
|---|---|
| Вхідна напруга | 90~264 В змінного струму |
| Максимальна напруга Drain | 650 В |
| Робоча напруга VCC | 11~25 В |
| Частота комутації | 50 кГц (мін. 22 кГц у "зеленому режимі") |
| Робоча температура | -20°C до +85°C |
Інструкція
- Підключення живлення: Забезпечте стабільну напругу на VCC (11–25 В) через резистор для обмеження струму.
- Конфігурація вхідного сигналу: Використовуйте фотоелектронну розв'язку через FB для регулювання ширини імпульсу.
- Налаштування: Врахуйте параметри навантаження та рекомендовані номінали компонентів для безпечної роботи.
- Захист: Установіть захист від перенапруги, перевантаження та блокування низької напруги.
контролер ШІМ GR8935, AC/DC джерело живлення, мікросхема MOSFET, енергоефективний ШІМ-контролер, GR8935 DIP-8, зелений режим живлення, низьковольтний пусковий струм, мікросхема для блоків живлення.
контролер GR8935, мікросхема для AC/DC джерел живлення, енергоефективний ШІМ-контролер, високовольтний MOSFET GR8935, блок живлення ШІМ, DIP-8 контролер GR8935, мікросхема з низьким пусковим струмом.
| Електронні компоненти | |
| Корпус | DIP-8 |
| Аналоги | |
| Тип | PWM- контролер |
| Потужність, Вт | 7.5 Вт |
| Напруга живлення, В max | 30.0 Вольт |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 650V |
| Максимальний струм навантаження, А | 1.0 А |
| Частота, Мгц | 50 kHz |
