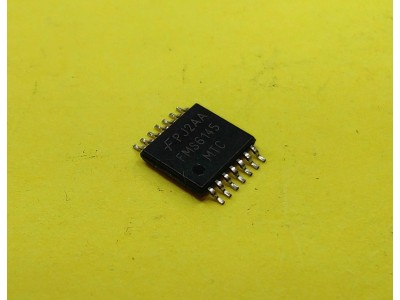

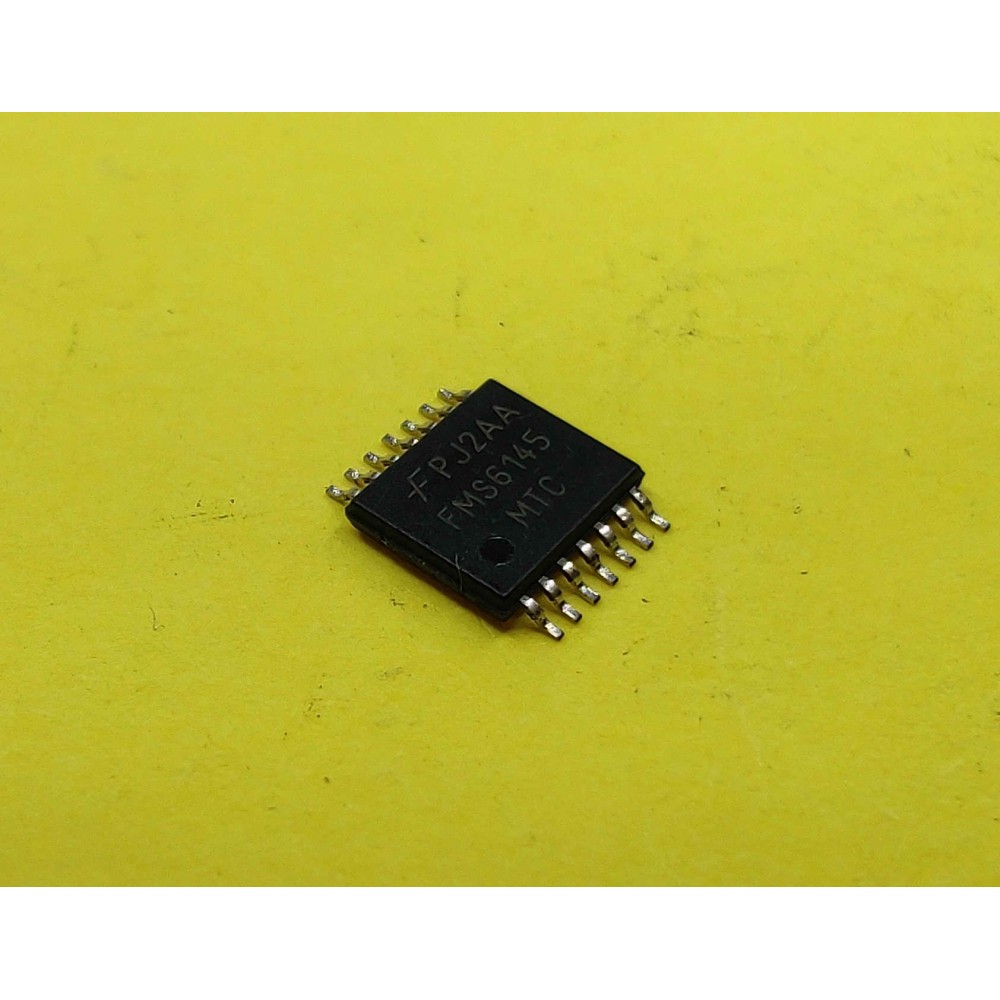

FMS6145 || П'ятиканальний драйвер відеофільтру TSSOP-14

Опис

  Мікросхема FMS6145 - низьковартісний п'ятиканальний драйвер фільтру стандартного визначення четвертого порядку. Вона призначена для заміни пасивних LC-фільтрів і драйверів, забезпечуючи покращену якість зображення завдяки інтегрованим 4-го порядку фільтрам з частотою 8 МГц. Мікросхема підтримує прозору вхідну стабілізацію, можливість AC або DC-з'єднання для входів і виходів, а також виключає необхідність у вихідних AC-конденсаторах завдяки DC-з'єднанню.

Основні характеристики

• Кількість каналів: 5
• Частота фільтрування: 8 МГц
• Підтримка сигналів: AC і DC-входи/виходи
• Вихідне навантаження: одне (150 Ом) або подвійне (75 Ом)
• Діапазон робочих температур: 0°C до +70°C
• Напруга живлення: 5 В
• Корпус: TSSOP-14
• Екологічність: Безсвинцевий корпус

Специфікації

Інструкція

1. Підключення:
   Використовуйте AC або DC-з'єднання для вхідних сигналів, враховуючи умови роботи вашої системи.
2. Стабілізація:
   Забезпечте правильну напругу живлення (5 В) та використовуйте прозору стабілізацію на вході.
3. Налаштування виходів:
   Виходи можуть бути налаштовані для одного або подвійного навантаження (150 Ом або 75 Ом відповідно).
4. Тестування:
   Перевірте якість сигналу на виході після фільтрування та налаштування драйвера.

  відеофільтр FMS6145, п'ятиканальний драйвер FMS, стандартне визначення відео, AC/DC відеофільтр, драйвер з 8 МГц фільтром, TSSOP-14 корпус, низьковартісні відеофільтри, Fairchild Semiconductor фільтри, 4-го порядку фільтр.

   FMS6145 video filter driver, 5-channel video filters, low-cost video filters FMS, AC/DC signal filter driver, 8MHz video filter chip, standard definition video driver, TSSOP-14 video filters.

Документація fms6145 pdf
Аналоги:

• FMS7000
• SGM9125
