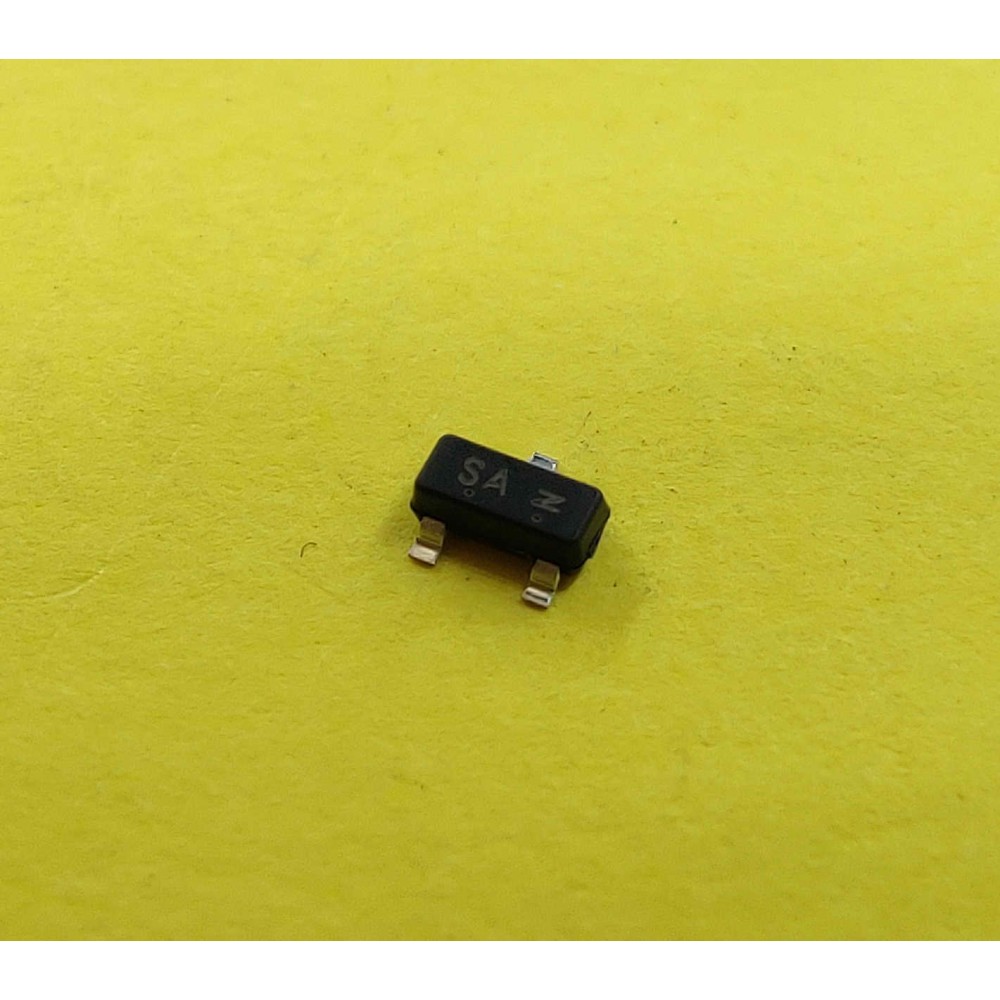

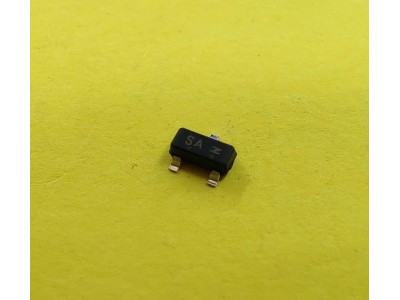

BSS123 || Транзистор SOT-23 N-Channel

Datasheet BSS123 pdf

Опис

  BSS123 - N-канальний логічний рівень MOSFET транзистор із підвищеним режимом роботи, призначений для низьковольтних і низькострумових додатків, таких як керування малими сервомоторами, драйвери силових MOSFET і комутаційні схеми. Виготовлений за технологією DMOS, цей транзистор забезпечує низький опір у відкритому стані, швидке перемикання і високу надійність.

Основні характеристики

• Тип транзистора: N-канальний MOSFET.
• Корпус: SOT-23.
• Напруга стік-витік (VDS): 100 В.
• Максимальний струм стоку (ID): 0.17 А (постійний), 0.68 А (імпульсний).
• Опір у відкритому стані (RDS(on)):
  • 6 Ом при VGS = 10 В.
  • 10 Ом при VGS = 4.5 В.
• Максимальна потужність розсіювання (Ptot): 0.36 Вт.
• Температурний діапазон роботи: -55°C до +150°C.
• Швидкість перемикання: Час вмикання — 1.7 нс, час вимикання — 17 нс.

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Переконайтеся, що транзистор відповідає параметрам вашої схеми.
2. Монтаж:
   • Встановіть транзистор у друковану плату, дотримуючись правильного розташування виводів:
     • Вивід 1: Gate (затвор).
     • Вивід 2: Source (витік).
     • Вивід 3: Drain (стік).
   • Припаяйте виводи для забезпечення надійного контакту.
3. Експлуатація:
   • Використовуйте у межах рекомендованих умов напруги, струму та температури.
