Скорочений опис
Електролітичний конденсатор 4,7 мкФ 400В 105°C у корпусі 8×13 мм є високовольтним компонентом, призначеним для фільтрації пульсацій, згладжування напруги та стабілізації живлення у електронних схемах. Завдяки номінал... Читати далі...
Характеристики

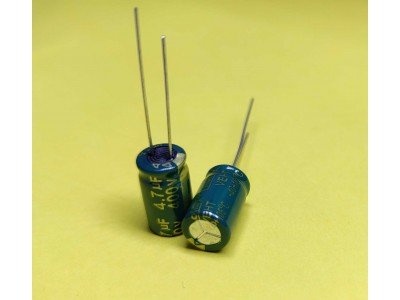

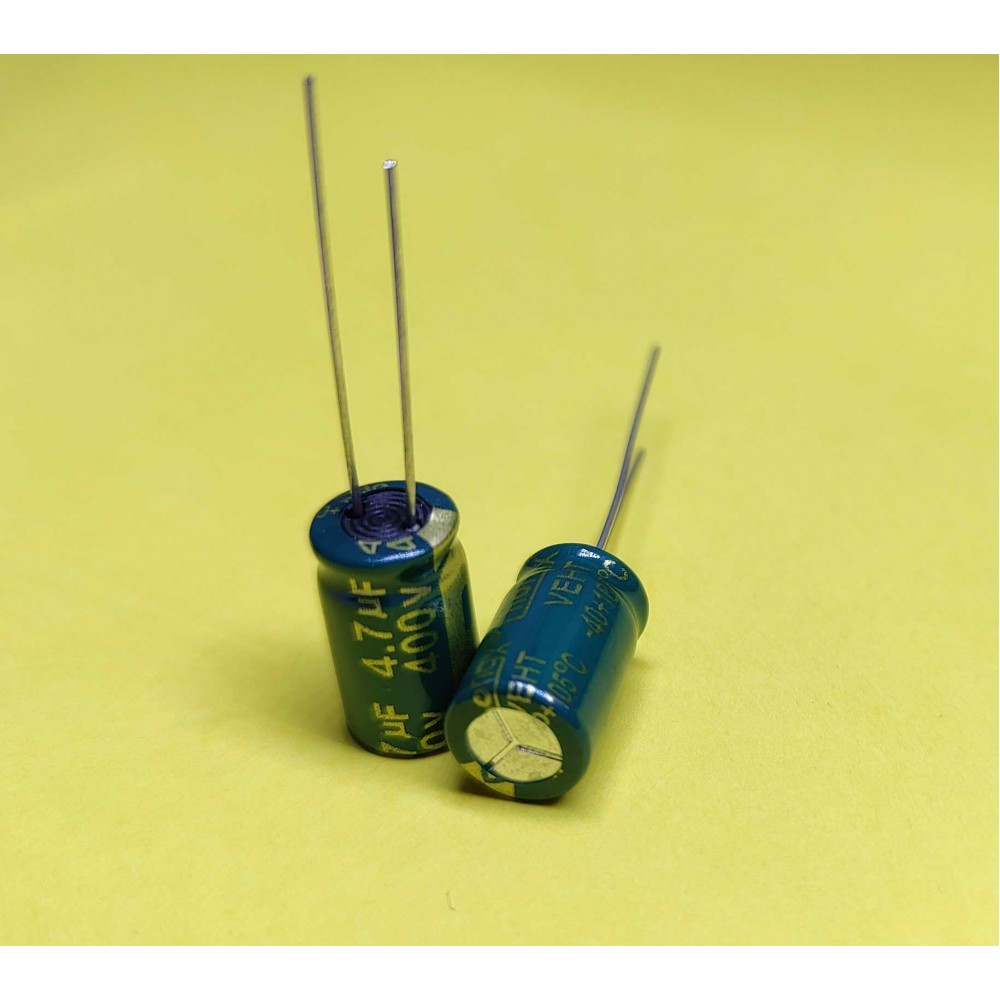

Електролітичний конденсатор 4,7 мкФ 400В 105°C у корпусі 8×13 мм є високовольтним компонентом, призначеним для фільтрації пульсацій, згладжування напруги та стабілізації живлення у електронних схемах.
Завдяки номінальній напрузі 400В та термостійкості до 105°C, цей конденсатор чудово підходить для імпульсних блоків живлення, LED-драйверів, стабілізаторів напруги, промислової автоматики та аудіоапаратури.
Основні характеристики
- Тип: Алюмінієвий електролітичний конденсатор
- Ємність: 4,7 мкФ
- Номінальна напруга: 400 В
- Робоча температура: від -40°C до +105°C
- Габарити (D×H): 8 × 13 мм
- Полярність: Так (мінусовий висновок позначений на корпусі)
- Тип виводів: Радіальні (прямі висновки для монтажу на друковану плату)
- Термін служби: до 5000 годин при 105°C
- ESR (еквівалентний послідовний опір): ≤ 2.2 Ом @100kHz
Специфікації
| Параметр | Значення |
|---|---|
| Номінальна ємність | 4,7 мкФ |
| Номінальна напруга | 400 В |
| Робочий температурний діапазон | -40°C ~ +105°C |
| Допуск ємності | ±20% (стандартний) |
| Максимальний імпульсний струм (ESR, Impedance @ 100kHz) | ≤ 2.2 Ом |
| Максимальний струм витоку (@400В, 2 хвилини) | ≤ 0.003 × C × V (≈ 5,64 мкА) |
| Термін служби при 105°C | 2000 - 5000 годин |
| Габарити (діаметр × висота) | 8 × 13 мм |
| Вага | ~4 г |
| Діелектрик | Алюмінієвий оксид |
| Конструкція корпусу | Захист від витоку електроліту |
Інструкція з використання
- Переконайтеся у відповідності параметрів – перевірте номінальну напругу та ємність перед встановленням.
- Дотримуйтесь полярності підключення – мінусовий висновок позначений на корпусі.
- Не перевищуйте номінальну напругу (400В) – це може призвести до пошкодження конденсатора.
- Монтуйте конденсатор правильно – радіальні виводи припаяйте відповідно до схеми.
- Забезпечте оптимальні умови роботи – уникайте перегріву понад 105°C.
- Перед демонтажем розряджайте конденсатор, щоб уникнути електричного удару.
Застосування
- Фільтрація пульсацій у високовольтних блоках живлення
- Імпульсні джерела живлення (SMPS, LED-драйвери)
- Освітлювальні системи (LED-лампи, баласти, інвертори)
- Стабілізатори напруги та імпульсні перетворювачі
- Аудіо- та відеотехніка (підсилювачі, радіочастотні модулі)
- Промислова автоматика та контролери живлення
- Перетворювачі напруги для сонячних панелей
Переваги
✅ Компактний розмір (8×13 мм) – підходить для монтажу в обмеженому просторі
✅ Висока термостійкість (до 105°C) – стабільна робота в екстремальних умовах
✅ Низький рівень струму витоку – ефективність у довготривалій експлуатації
✅ Оптимальне ESR (≤ 2.2 Ом) – зменшення рівня електричних перешкод
✅ Захист від витоку електроліту – тривалий термін служби
конденсатор 4,7 мкФ 400В, електролітичний конденсатор 4,7 мкФ, конденсатор 400В 105°C, високовольтний конденсатор 4,7 мкФ, конденсатор для блоків живлення, радіальний конденсатор 4,7 мкФ, купити конденсатор 400В, конденсатор 4,7 мкФ низький ESR, фільтраційний конденсатор для аудіо, стабілізатор напруги конденсатор
конденсатор 4,7 мкФ 400В, електролітичний конденсатор 4,7 мкФ, конденсатор 400В 105°C, конденсатор 4,7 мкФ 400В купити, фільтраційний конденсатор для блоку живлення
| Конденсатори | |
| Номінальна ємність, мкф | 4.7 мкф |
| Номінальна напруга, В | 400 В |
| Розміри, мм | 8х13 мм |
| Тип | Електролітичний |
| ESR, Ом | |
| Робоча температура, °C | -40°C ~ +105°C |
