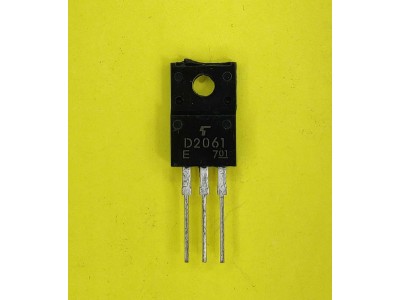

2SD2061 || транзистор TO220F N-P-N

Повний опис

   2SD2061 - кремнієвий NPN біполярний транзистор у корпусі TO-220J, розроблений для підсилювачів потужності, комутаційних схем та драйверів. Завдяки низькому насиченню напруги та високому коефіцієнту підсилення, транзистор забезпечує надійну та ефективну роботу в різних електронних застосуваннях. Продукт відповідає стандартам RoHS.

Основні характеристики

• Тип транзистора: NPN.
• Максимальна напруга колектор-база (VCBO): 80 В.
• Максимальна напруга колектор-емітер (VCEO): 60 В.
• Максимальна напруга емітер-база (VEBO): 5 В.
• Максимальний струм колектора (IC): 3 А.
• Потужність розсіювання (PC): 2 Вт.
• Температурний діапазон роботи: -55°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 100–320 (при VCE=5 В, IC=0.5 А).
• Перехідна частота (fT): 8 МГц (при VCE=5 В, IC=0.5 А).

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Перевірте сумісність транзистора із схемою.
2. Монтаж:
   • Закріпіть транзистор у корпусі з використанням радіатора для ефективного тепловідведення.
   • Припаяйте виводи до плати згідно зі схемою:
     • Вивід 1: База.
     • Вивід 2: Колектор.
     • Вивід 3: Емітер.
3. Експлуатація:
   • Забезпечте роботу в межах зазначених параметрів напруги, струму та температури.

   2SD2061, NPN транзистор, біполярний транзистор, TO-220J корпус, транзистор для підсилювачів, транзистор для драйверів, транзистор для комутаційних схем.

транзистор 2SD2061, NPN біполярний транзистор, транзистор для підсилювачів, комутаційний транзистор TO-220J, високонадійний транзистор.

Datasheet 2SD2061 pdf
