Скорочений опис

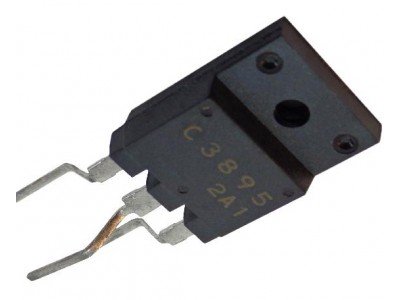

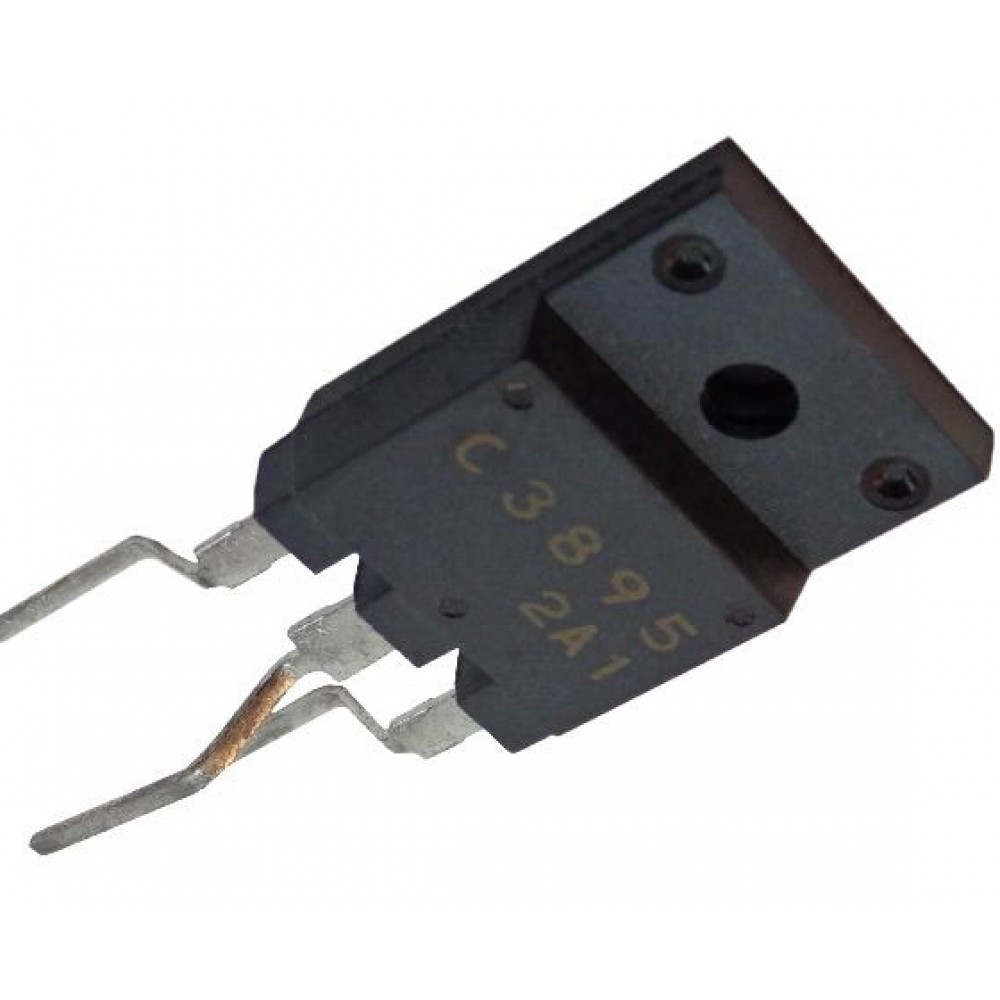

Опис 2SC3895 - високовольтний NPN транзистор із потрійним дифузним планарним дизайном, спеціально розроблений для використання в системах горизонтальної розгортки дисплеїв ультрависокої чіткості (CRT). Транзистор х... Читати далі...
Характеристики
- Код товару: 4800014
- Наявність: Очікується 2-3 дня 0
Опис
2SC3895 - високовольтний NPN транзистор із потрійним дифузним планарним дизайном, спеціально розроблений для використання в системах горизонтальної розгортки дисплеїв ультрависокої чіткості (CRT). Транзистор характеризується високою швидкістю, надійністю та великими значеннями напруги пробою, що робить його ідеальним для промислових застосувань.
Стан : були у користуванні
Основні характеристики
- Тип корпусу: TO-3PML.
- Максимальна напруга колектор-база (VCBO): 1500 В.
- Максимальна напруга колектор-емітер (VCEO): 800 В.
- Максимальна напруга емітер-база (VEBO): 6 В.
- Максимальний струм колектора (IC): 7 А.
- Імпульсний струм колектора (ICP): 16 А.
- Потужність розсіювання (PC):
- 60 Вт (при TC = 25°C).
- 3 Вт (при Ta = 25°C).
- Робочий температурний діапазон (Tj): -55°C до +150°C.
- Швидкість перемикання:
- Час зберігання (tstg): 3.0 мкс.
- Час падіння (tf): 0.2 мкс.
Специфікації
| Параметр | Умови | Мінімум | Типове | Максимум | Одиниця |
|---|---|---|---|---|---|
| Напруга пробою V(BR)CEO | IC = 100 мА, IB = 0 | 800 | В | ||
| Напруга насичення VCE(sat) | IC = 5 А, IB = 1.2 А | 1.5 | В | ||
| Напруга насичення VBE(sat) | IC = 5 А, IB = 1.2 А | 1.5 | В | ||
| Струм витоку ICBO | VCB = 800 В, IE = 0 | 10 | μА | ||
| Струм витоку IEBO | VEB = 4 В, IC = 0 | 10 | μА | ||
| Коефіцієнт підсилення струму (hFE): | VCE = 5 В, IC = 1 А | 8 |
Інструкція
- Підключення:
- Вивід 1: База.
- Вивід 2: Колектор.
- Вивід 3: Емітер.
- Монтаж: Використовуйте відповідний тепловідвід для уникнення перегріву.
- Експлуатація: Забезпечте відповідність умов роботи параметрам для запобігання пошкодженню.
біполярний транзистор, 2SC3895, високовольтний транзистор, NPN транзистор, транзистор для горизонтальної розгортки, швидке перемикання, потужний транзистор, транзистор TO-3PML, надійний транзистор, напівпровідниковий компонент, 7 А транзистор, транзистор для CRT дисплеїв.
транзистор 2SC3895, біполярний NPN транзистор, транзистор для CRT, високовольтний транзистор, TO-3PML корпус, промисловий транзистор.
Datasheet 2SC3895 pdf
| Транзистори | |
| Корпус | TO-3PML |
| Тип транзистора | Біполяний транзистор |
| Канал | NPN |
| Максимальна напруга, В | Максимальна напруга колектор-база (VCBO): 1500 В. |
| Максимальний струм, А | Максимальний струм колектора (IC): 7 А. |
| Максимальна потужність розсіювання, Вт | 60 Вт (при TC = 25°C). |
