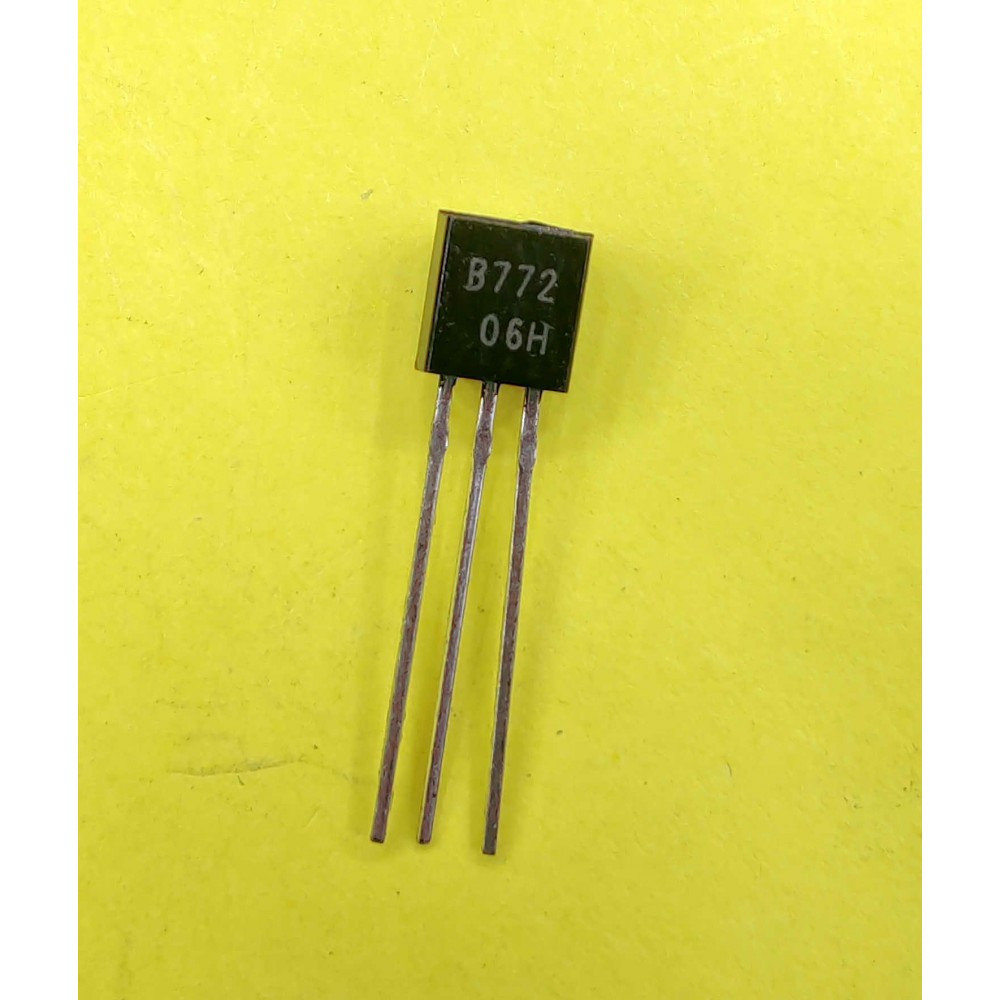

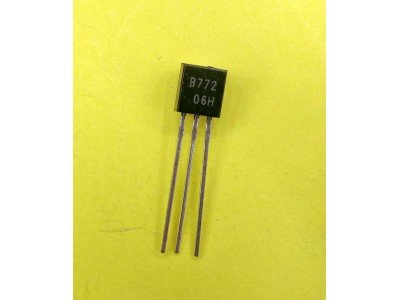

2SB772 || транзистор TO-126 PNP

Опис

   2SB772 - PNP біполярний транзистор середньої потужності, призначений для роботи в схемах регуляторів напруги, реле-драйверах, загальних комутаційних схемах та аудіопідсилювачах потужності. Виготовлений за сучасною планарною технологією, транзистор забезпечує високу надійність і стабільність. Комплементарний транзистор — 2SD882.

Основні характеристики

• Тип транзистора: PNP.
• Максимальна напруга колектор-база (VCBO): -60 В.
• Максимальна напруга колектор-емітер (VCEO): -30 В.
• Максимальна напруга емітер-база (VEBO): -5 В.
• Максимальний струм колектора (IC): -3 А (постійний), -6 А (піковий).
• Максимальна потужність розсіювання (Ptot): 12.5 Вт (при TC = 25°C).
• Температурний діапазон роботи: -65°C до +150°C.
• Коефіцієнт підсилення струму (hFE): від 30 до 300 залежно від струму.
• Частота переходу (fT): 100 МГц.

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Переконайтеся, що транзистор відповідає параметрам вашої схеми.
2. Монтаж:
   • Встановіть транзистор у друковану плату, забезпечуючи надійний тепловідвід.
   • Підключіть виводи до схеми:
     • Вивід 1: Емітер.
     • Вивід 2: Колектор.
     • Вивід 3: База.
3. Експлуатація:
   • Використовуйте транзистор у межах рекомендованих параметрів.

2SB772, PNP транзистор, середньопотужний транзистор, транзистор для аудіопідсилювачів, транзистор для реле-драйверів, транзистор SOT-32.

транзистор 2SB772, PNP біполярний транзистор, транзистор для комутаційних схем, аудіопідсилювач, SOT-32 корпус.

Datasheet 2SB772 pdf
