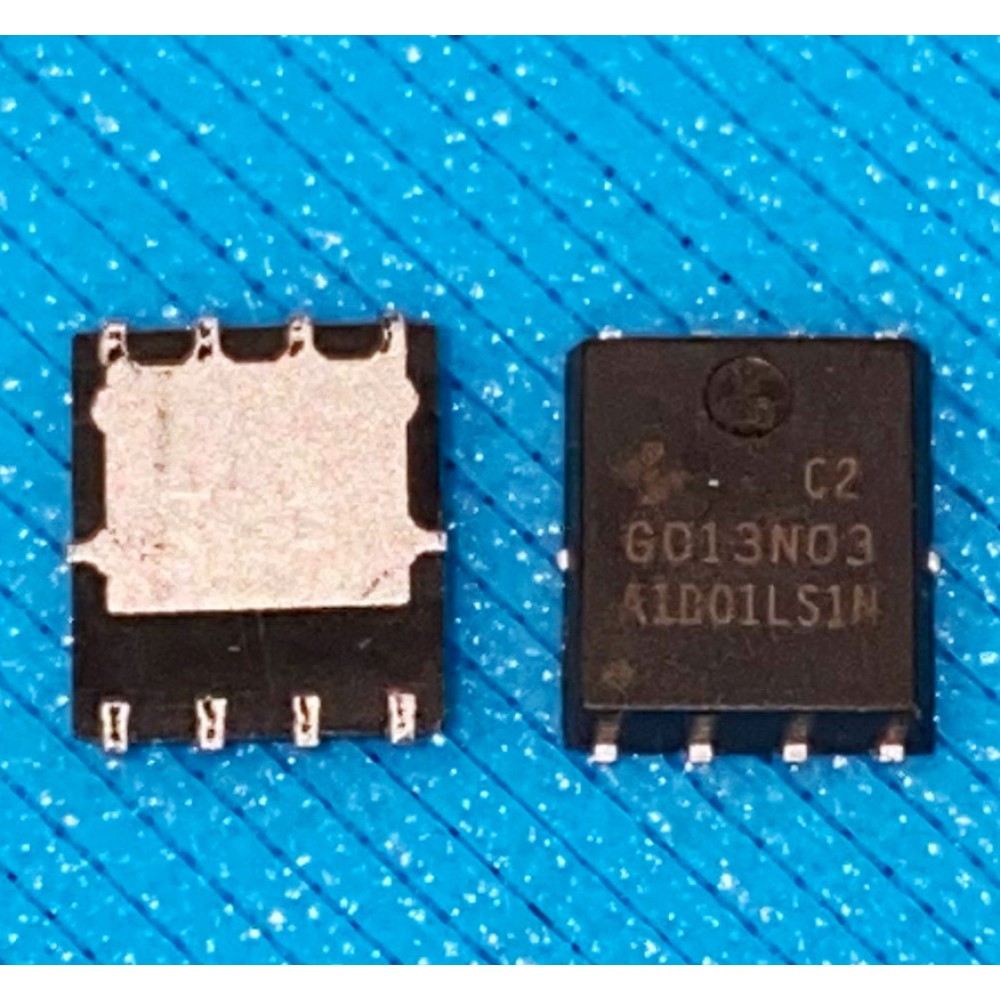

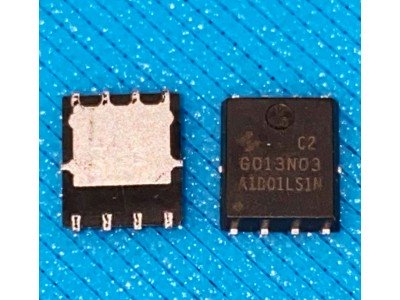

Транзистор MOSFET HYG013N03LS1C2 N-Channel 30V 150A PDFN5×6-8L
Опис
HYG013N03LS1C2 - високострумовий N-канальний MOSFET-транзистор у корпусі PDFN5×6-8L. Відрізняється надзвичайно низьким опором відкритого каналу до 1,3 мОм, високим допустимим струмом до 150 А та швидким перемиканням. Призначений для імпульсних джерел живлення, DC-DC перетворювачів, систем керування живленням, захисту акумуляторів та потужних комутаційних вузлів.
Основні характеристики
- Тип: N-Channel Enhancement MOSFET
- Корпус: PDFN5×6-8L
- Напруга стік-витік (VDSS): 30 В
- Напруга затвор-витік (VGSS): ±20 В
- Максимальний струм стоку (ID): 150 А
- Максимальний струм стоку при 100°C: 106 А
- Імпульсний струм стоку (IDM): 540 А
- Максимальна потужність розсіювання: 65 Вт
- Опір відкритого каналу RDS(on):
- 1,3 мОм тип. при VGS = 10 В
- 2,0 мОм тип. при VGS = 4,5 В
- Порогова напруга затвора: 1,0...3,0 В
- Енергія лавинного пробою (EAS): 264 мДж
- Робоча температура переходу: -55...+175°C
- Безгалогенове виконання
- Відповідність RoHS
- 100% тестування на лавинний пробій
Специфікація
| Параметр | Значення |
|---|---|
| Маркування | HYG013N03LS1C2 |
| Тип транзистора | N-Channel MOSFET |
| Корпус | PDFN5×6-8L |
| VDSS | 30 В |
| VGSS | ±20 В |
| ID (25°C) | 150 А |
| ID (100°C) | 106 А |
| IDM | 540 А |
| RDS(on) @ 10V | 1,3 мОм |
| RDS(on) @ 4.5V | 2,0 мОм |
| Потужність розсіювання | 65 Вт |
| Порогова напруга VGS(th) | 1,0-3,0 В |
| Заряд затвора Qg | 44,7 нКл |
| Вхідна ємність Ciss | 3011 пФ |
| Вихідна ємність Coss | 773 пФ |
| Час увімкнення td(on) | 12,7 нс |
| Час вимкнення td(off) | 30,3 нс |
| Температура переходу | -55...+175°C |
| Відповідність RoHS | Так |
Інструкція
- Перед монтажем перевірте відповідність максимальної напруги живлення 30 В.
- Для отримання мінімального опору каналу рекомендується керування затвором напругою 10 В.
- Забезпечте достатню площу мідного полігону для відведення тепла.
- Не перевищуйте допустиму напругу затвор-витік ±20 В.
- При роботі з великими струмами використовуйте широкі силові доріжки.
- Дотримуйтесь правил ESD-захисту під час монтажу.
HYG013N03LS1C2, MOSFET HYG013N03LS1C2, транзистор 30V 150A, N Channel MOSFET, MOSFET PDFN5x6, HYG013N03LS1, силовий MOSFET, MOSFET 1.3mOhm, транзистор для DC DC перетворювача, MOSFET для акумулятора, MOSFET для BMS, польовий транзистор 150A, транзистор для інвертора, MOSFET низький опір, MOSFET для електротранспорту, транзистор для зарядних пристроїв, MOSFET 30V, високострумовий MOSFET, SMD MOSFET PDFN, силовий транзистор
HYG013N03LS1C2 datasheet, HYG013N03LS1C2 характеристики, MOSFET 30V 150A, N channel power MOSFET, PDFN5x6 MOSFET, транзистор 150A, силовий MOSFET SMD, MOSFET для BMS, MOSFET для DC DC, транзистор низький RDSon, MOSFET 1.3mOhm, транзистор для інвертора, транзистор для електротранспорту, MOSFET для зарядного пристрою, HYG013N03LS1, power MOSFET 30V, транзистор для джерел живлення, високострумовий MOSFET, транзистор PDFN5x6, MOSFET для акумуляторів
Datasheet HYG013N03LS1C2 pdf
| Транзистори | |
| Корпус | DFN5x6-8L |
| Тип транзистора | MOSFET N-channel |
| Канал | N-channel |
| Потужність, Вт | 65 Вт |
| Максимальна напруга, В | 30 В |
| Максимальний струм, А | 150 А |
| Опір сток-витік у відкритому стані, Ом | 0,001 Ом |
