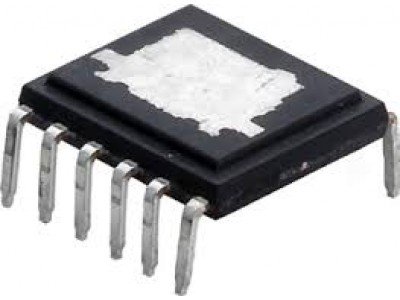

TOP266VG || Шім-контролер DIP-11

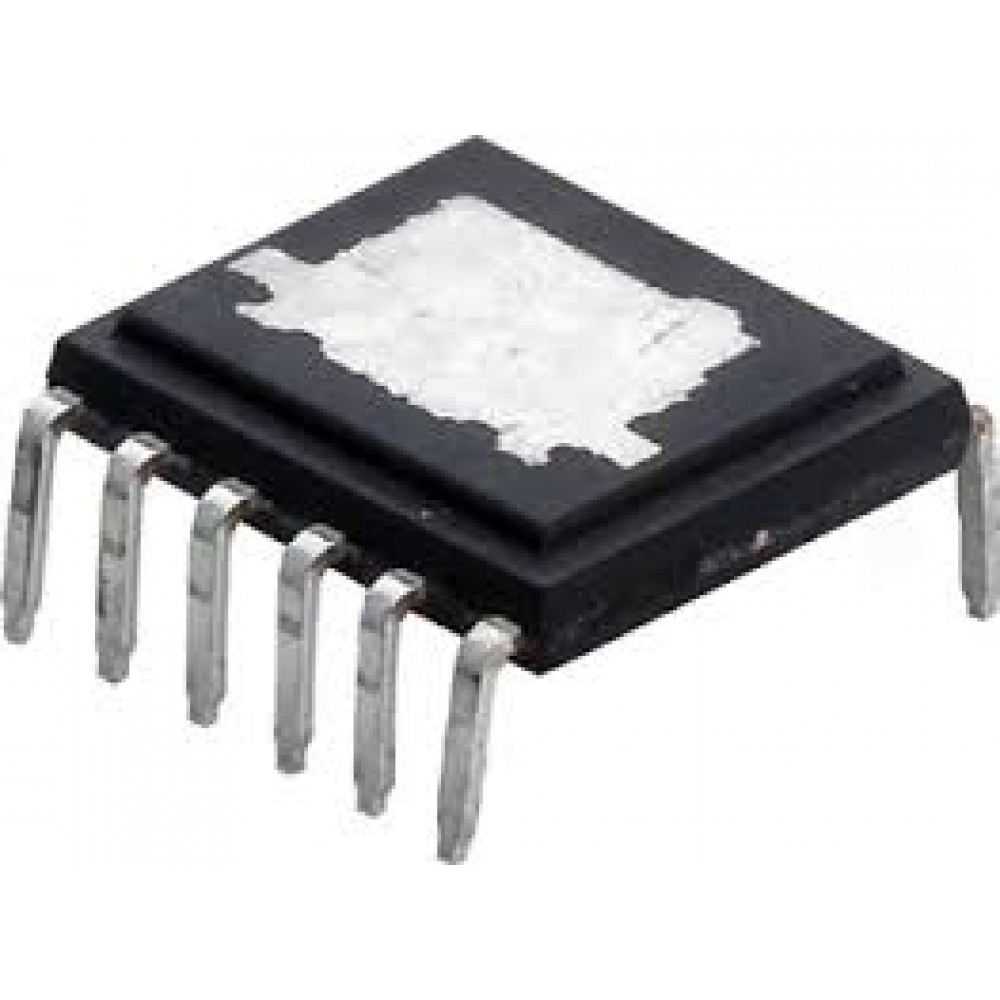

Мікросхема TOP266VG DIP-11

Опис:

  TOP266VG – це імпульсний перетворювач з високою енергоефективністю, що входить до сімейства TOPSwitch-JX від компанії Power Integrations. Цей компонент поєднує в собі кілька ключових елементів для створення надійних джерел живлення. Він оснащений високовольтним MOSFET транзистором на 725 В, що забезпечує стабільну роботу навіть при підвищених навантаженнях. TOP266VG дозволяє створювати джерела живлення з низьким енергоспоживанням в режимі очікування та високою ефективністю при повному навантаженні.

Технічна інформація:

• Номінальна вхідна напруга: 85-265 В змінного струму
• Потужність при 230 В змінного струму:
  • Адаптер: до 24 Вт
  • Відкрита конструкція: до 39 Вт
• Потужність при 85-265 В змінного струму:
  • Адаптер: до 17 Вт
  • Відкрита конструкція: до 28,5 Вт
• Частота перемикання: 66 кГц або 132 кГц (вибирається через відповідні контакти)
• Номінал MOSFET: 725 В для надійної роботи при високих напругах
• Роз'єм/корпус: eDIP-12B
• Режим енергозбереження: споживання енергії нижче 100 мВт при 265 В змінного струму в режимі очікування
• Максимальна потужність в режимі очікування: до 750 мВт при вхідній потужності 1 Вт на 230 В змінного струму
• Інтегрована функція м'якого старту: для зменшення пікових струмів під час запуску
• Функції захисту:
  • Захист від короткого замикання (SCP)
  • Захист від перевантаження по струму (OCP)
  • Захист від перенапруги (OVP)
  • Автоматичне перезапускання при виникненні помилок

Призначення:

TOP266VG підходить для створення джерел живлення різних пристроїв, таких як:

• Адаптери для ноутбуків
• Універсальні блоки живлення
• Блоки живлення для LCD моніторів
• Принтери
• Телевізійні приставки
• Стендбай блоки живлення для ПК або телевізорів

Особливості:

1. Енергозбереження: Завдяки технології EcoSmart, TOP266VG дозволяє знизити енергоспоживання в режимі очікування нижче 100 мВт.
2. Гнучкість у проєктуванні: Вибір частоти перемикання 66 кГц або 132 кГц дозволяє оптимізувати джерело живлення відповідно до вимог до енергоефективності або розмірів.
3. Висока ефективність: Багатомодовий контроль PWM підвищує ефективність роботи на всіх рівнях навантаження.
4. Надійний захист: Інтегровані функції захисту забезпечують надійність роботи навіть при несприятливих умовах (перенапруга, коротке замикання).
5. Компактність і висока щільність потужності: Завдяки використанню корпусу eDIP-12B, TOP266VG забезпечує високу щільність потужності з можливістю підключення додаткового радіатора для зниження температури.

  TOP266VG, імпульсний перетворювач, Power Integrations, високовольтний MOSFET, TOPSwitch-JX, адаптери, блоки живлення, принтери, LCD монітори, енергоефективність, багатомодовий контроль PWM, EcoSmart.

  TOP266VG, високовольтний імпульсний перетворювач, енергоефективний адаптер, блок живлення для ноутбука, захист від короткого замикання, EcoSmart технологія, універсальний блок живлення, MOSFET 725 В

Документація to266vg pdf
