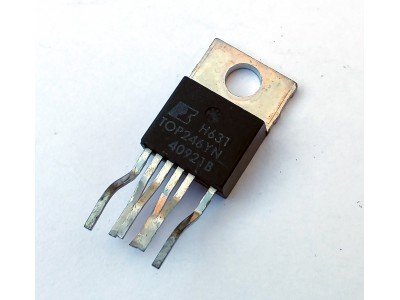

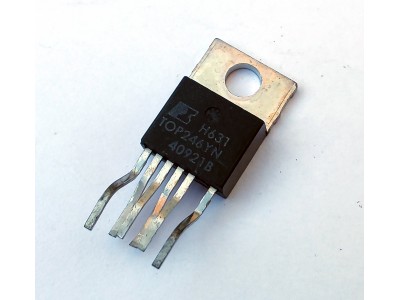

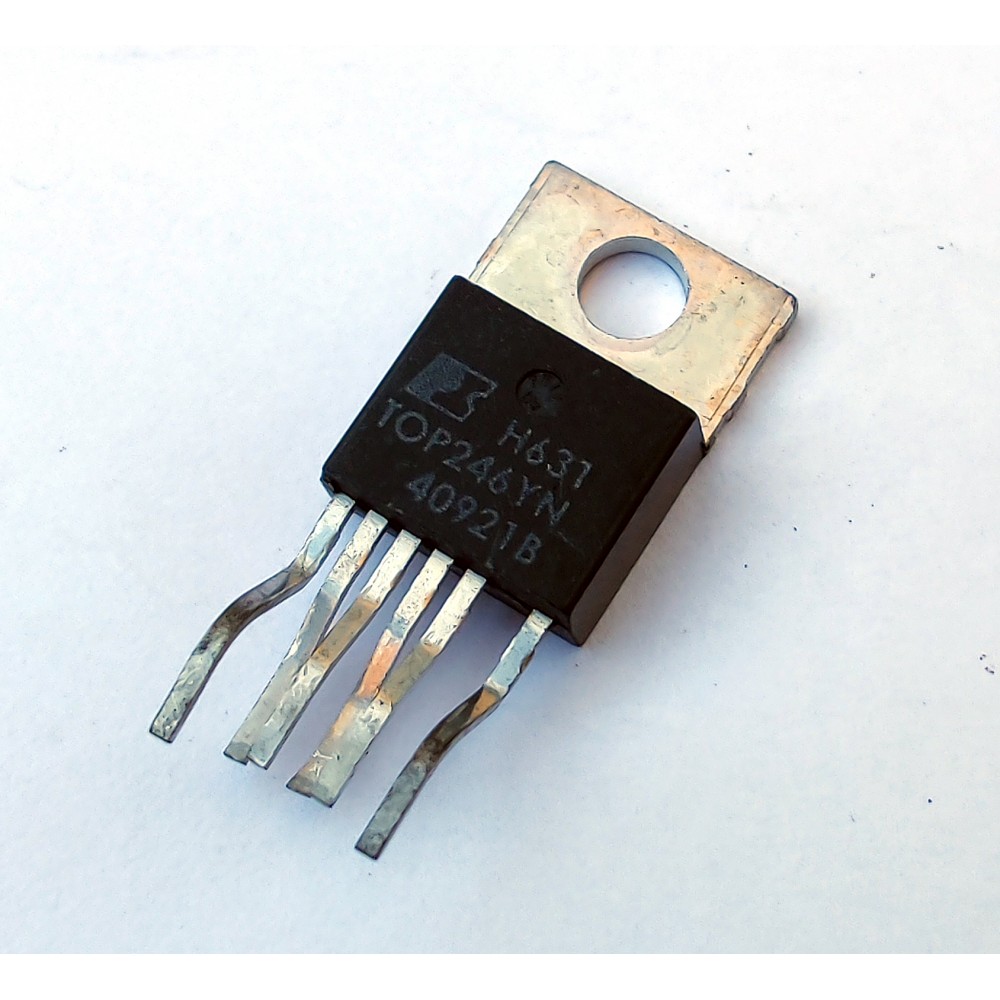

TOP246YN | Шім-контролер TO220-6

TOP246YN | Шім-контролер TO220-6

Опис
TOP246YN — це інтегрований комутований блок живлення серії TOPSwitch-GX, що поєднує високовольтний MOSFET, PWM-контроль та інші захисні функції в одному CMOS-чипі. Відрізняється широким діапазоном потужності, високим ККД, та низьким рівнем EMI завдяки джитерінгу частоти. Забезпечує плавний запуск, захист від перенапруги та автоматичне відновлення після перегріву.

Технічна інформація

• Робоча напруга: 85-265 VAC
• Максимальна потужність:
  • 40 Вт у закритих адаптерах при 230 VAC
  • 64 Вт у відкритій рамці при 230 VAC
  • 26 Вт у закритих адаптерах при 85-265 VAC
  • 38 Вт у відкритій рамці при 85-265 VAC
• Частота перемикання: 132 кГц з можливістю зниження до 66 кГц
• Ток обмеження: програмований зовнішньо, від 30% до 100% від початкового
• Захисти: від перегріву, перенапруги (OV), заниженої напруги (UV), короткого замикання
• Плавний запуск: 10 мс для мінімізації пікових струмів і напруг
• Корпус: TO-220, TO-263, DIP-8
• Температурний діапазон: -40°C до +150°C

Призначення
TOP246YN використовується для високоефективних блоків живлення, адаптерів, зарядних пристроїв, а також в інших додатках, де потрібні високий ККД, надійність і захист.
  TOP246YN, комутований блок живлення, SMPS, високовольтний MOSFET, PWM контроль, захист від перегріву, плавний запуск, зниження EMI, адаптери живлення, зарядні пристрої, стабілізація напруги, енергоефективність, універсальний вхід, програмування струму, низькі втрати, керування частотою, інтегрований контролер, захист UV, захист OV, CMOS чип.
  TOP246YN блок живлення, комутований блок живлення TOP246YN, MOSFET контролер TOP246YN, енергоефективний SMPS TOP246YN, інтегрований блок живлення TOP246YN, TOP246YN для адаптерів.

Документація top246yn pdf
