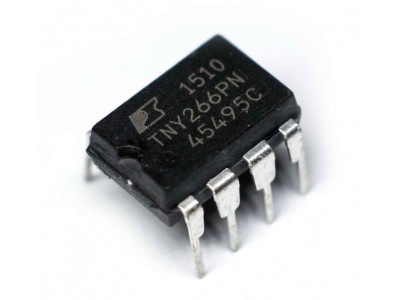

Мікросхема TNY266PN - енергоефективний імпульсний контролер у корпусі DIP-7
Опис
Мікросхема TNY266PN (серія TinySwitch-II) - високоефективний імпульсний контролер із вбудованим MOSFET-транзистором, призначений для побудови джерел живлення малої потужності. Використовується у побутовій та промисловій електроніці. Корпус DIP-7 забезпечує зручність монтажу та ефективне відведення тепла. Пристрій характеризується низьким енергоспоживанням у черговому режимі, високою надійністю та наявністю захистів від перевантаження, короткого замикання й перегріву.
Основні характеристики
- Серія - TinySwitch-II
- Модель - TNY266PN
- Тип - імпульсний контролер (AC/DC перетворювач)
- Корпус - DIP7 (пластиковий)
- Напруга живлення - 85…265 В AC
- Вихідна потужність – до 23 Вт
- Робоча частота - 132 кГц
- Інтегрований MOSFET - так
- Захисти - від перевантаження, перенапруги, перегріву
- Режим енергозбереження - автоматичний standby
- Виробник - Power Integrations
Специфікація
| Характеристика | Значення |
|---|---|
| Модель | TNY266PN |
| Серія | TinySwitch-II |
| Тип корпусу | DIP-7 |
| Робоча напруга | 85–265 В AC |
| Робоча частота | 132 кГц |
| Вихідна потужність | до 23 Вт |
| Вихідний струм | до 400 мА |
| Вбудований MOSFET | Так |
| Захист від перевантаження | Є |
| Захист від перегріву | Є |
| Захист від перенапруги | Є |
| Режим енергозбереження | Є |
| Робоча температура | -40…+150°C |
Інструкція
- Встановіть мікросхему TNY266PN (DIP-7) у плату відповідно до схеми виробника Power Integrations.
- Забезпечте ізоляцію та правильне підключення вхідних і вихідних ланцюгів.
- Використовуйте рекомендовані елементи фільтрації для зниження пульсацій.
- Перевірте відсутність коротких замикань перед подачею живлення.
TNY266PN, мікросхема TNY266PN, TinySwitch-II, контролер живлення TNY266PN, AC/DC конвертер TNY266PN, імпульсний контролер Power Integrations, TNY266PN DIP-7, мікросхема живлення TNY266PN, TNY266PN 132kHz, TNY266PN контролер блока живлення, Power Integrations TNY266PN, TNY266PN схема підключення, TNY266PN енергозберігаючий, мікросхема імпульсного перетворювача, стабілізатор TNY266PN
купити TNY266PN, TNY266PN ціна, мікросхема TNY266PN DIP-7, TNY266PN Україна, TNY266PN Power Integrations купити, контролер TNY266PN, TNY266PN імпульсний перетворювач, TNY266PN інтернет магазин, TNY266PN доставка, TNY266PN відгуки, AC/DC контролер TNY266PN, TinySwitch-II TNY266PN, мікросхема живлення TNY266PN, енергозберігаючий контролер TNY266PN, TNY266PN технічні характеристики
Документація Tny266pn pdf
| Електронні компоненти | |
| Корпус | DIP-7 |
| Аналоги | |
| Тип | Шім контролер |
| Потужність, Вт | до 23 Вт |
| Напруга, В | 700 Вольт |
