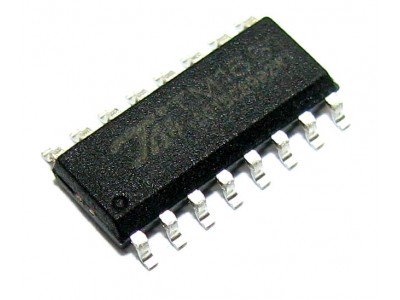

TM1651 || Led- драйвер SOP-16

Опис:

   TM1651 - інтегральна схема для керування LED-дисплеями та сканування клавіатури. Вона містить вбудований цифровий інтерфейс, драйвери для високовольтного керування сегментами дисплея, схему регулювання яскравості та інші функції. Основне застосування TM1651 — управління LED-дисплеями в побутових пристроях, таких як мікрохвильові печі, індукційні плити та інші компактні прилади.

Основні характеристики:

• Підтримка дисплеїв: 7-сегментні × 4 розряди (анодно-катодний LED-дисплей).
• Сканування клавіатури: 7 × 1 біт.
• Регулювання яскравості: 8 рівнів регулювання за допомогою широтно-імпульсної модуляції.
• Вбудовані функції:
  • RC-осцилятор (450 кГц ± 5%).
  • Схема автоматичного скидання при ввімкненні.
  • Автоматичне вимикання невикористовуваних сегментів для енергозбереження.
• Інтерфейс: серійний інтерфейс (CLK, DIO).
• Тип корпусу: SOP16/DIP16.

Специфікації:

Інструкція:

1. Підключення: З’єднайте мікросхему з LED-дисплеєм і клавіатурою відповідно до схеми підключення.
2. Налаштування: Використовуйте серійний інтерфейс (CLK, DIO) для передачі команд та даних.
3. Регулювання яскравості: Налаштуйте потрібний рівень за допомогою широтно-імпульсної модуляції.
4. Перевірка: Увімкніть систему і перевірте стабільність роботи дисплея та клавіатури.

TM1651, LED драйвер, сканування клавіатури, 7-сегментний дисплей, керування LED, Titan Micro Electronics.

LED драйвер TM1651, управління дисплеєм TM1651, мікросхема сканування клавіатури, 7-сегментний LED-дисплей, Titan TM1651.

Datasheet TM1651 pdf
