Скорочений опис
TL494CN - Контролер широтно-імпульсної модуляції (PWM) у корпусі DIP-16 Опис TL494CN - інтегральна мікросхема, що об'єднує всі основні функції для побудови ШІМ-контролерів у джерелах живлення. Вона має два операц... Читати далі...
Характеристики

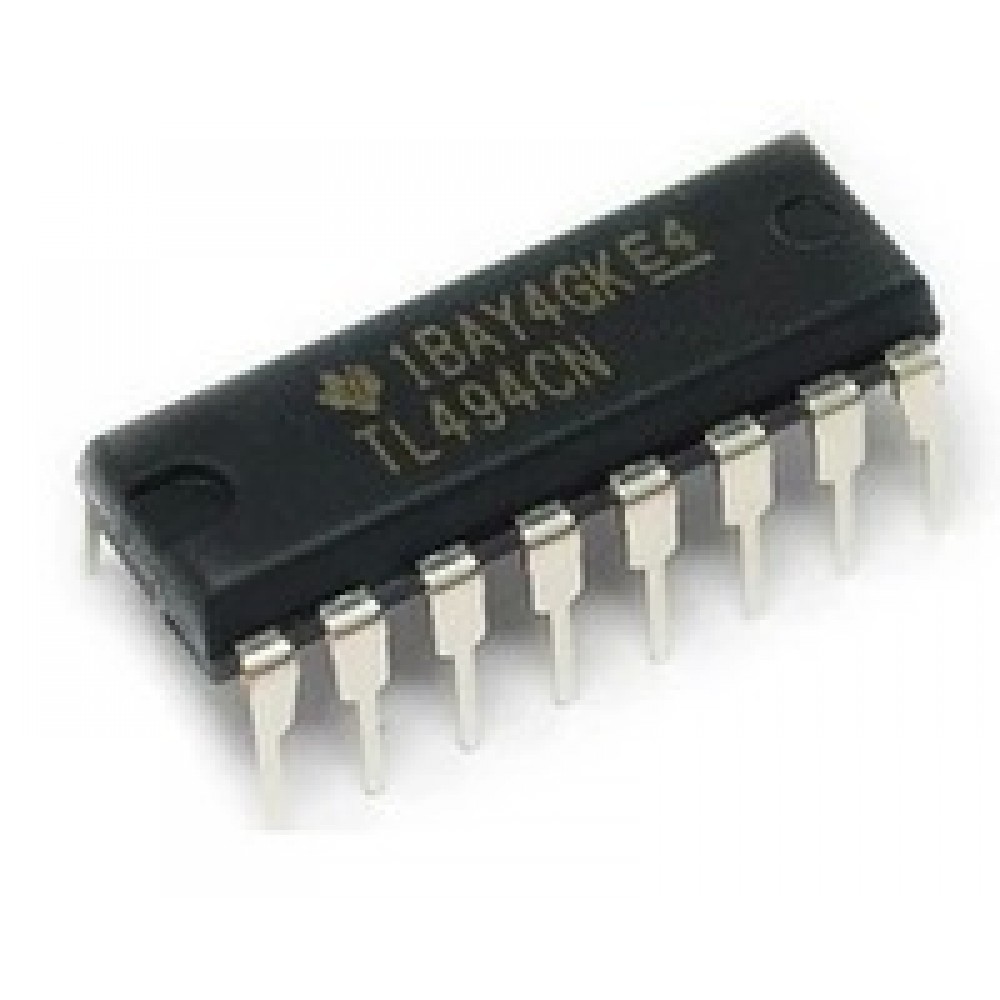

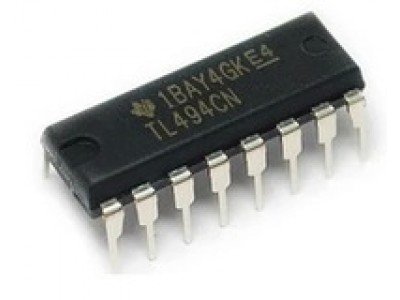

TL494CN - Контролер широтно-імпульсної модуляції (PWM) у корпусі DIP-16
Опис
TL494CN - інтегральна мікросхема, що об'єднує всі основні функції для побудови ШІМ-контролерів у джерелах живлення. Вона має два операційні підсилювачі похибки, генератор пилкоподібної хвилі, схему керування часом мертвого ходу, тригер розподілу імпульсів, точне опорне джерело 5 В та вихідні каскади з відкритим колектором/емітером. Підтримує режими push-pull і single-ended, що робить її універсальною для різних схем перетворювачів.
Основні характеристики
- Тип: контролер PWM (широтно-імпульсної модуляції)
- Корпус: DIP-16 (PDIP)
- Напруга живлення: 7-40 В
- Опорна напруга: 5 В ±5%
- Діапазон частоти генератора: 1-300 кГц
- Вихідний струм колектора: до 200 мА (на кожен вихід)
- Максимальна напруга колектора: 40 В
- Мертвий час (dead time): від 3% до 100%
- Робочий діапазон температур: 0…+70°C (версія CN)
- Можливість роботи у push-pull або паралельному режимі
- Інтегрований захист від подвійних імпульсів на виході
Специфікація
| Параметр | Значення |
|---|---|
| Тип виробу | PWM контролер |
| Модель | TL494CN |
| Корпус | DIP-16 |
| Напруга живлення | 7-40 В |
| Опорна напруга | 5 В ±5% |
| Робоча частота генератора | 1-300 кГц |
| Вихідний струм колектора | до 200 мА |
| Максимальна напруга колектора | 40 В |
| Мінімальний dead time | ~3% |
| Робоча температура | 0-70°C |
Інструкція
- Підключіть вивід живлення VCC (12-й контакт) до джерела 7-40 В
- Встановіть частоту генератора за допомогою зовнішніх компонентів RT (резистор) і CT (конденсатор)
- Для керування напругою використовуйте входи підсилювачів похибки (1IN, 2IN)
- Налаштуйте dead time через контакт DTC (4-й вивід)
- Виберіть режим роботи (single-ended або push-pull) через контакт OUTPUT CTRL (13-й вивід)
- Підключіть виходи (C1/E1 та C2/E2) до каскаду керування силовими транзисторами
TL494CN, мікросхема TL494CN, контролер PWM TL494, TL494 DIP-16, TL494CN купити, TL494CN ШІМ контролер, інтегральна мікросхема TL494CN, мікросхема PWM TL494, контролер джерела живлення TL494, TL494CN схема, TL494CN для блока живлення, ШІМ регулятор TL494CN, TL494 DIP16, TL494CN IC, ШІМ контролер DIP16, TL494CN Texas Instruments, PWM контролер TL494CN, TL494CN стабілізатор живлення, мікросхема TL494 для інверторів, контролер TL494CN для блоків живлення
TL494CN купити, TL494CN ціна, TL494 DIP-16 контролер, TL494CN PWM мікросхема, TL494CN ШІМ контролер Україна, мікросхема TL494CN інтернет-магазин, TL494 DIP16 купити, контролер живлення TL494CN, TL494CN для інверторів, мікросхема TL494CN для блока живлення, ШІМ контролер TL494CN ціна, TL494CN Texas Instruments, TL494CN DIP-16 недорого, інтегральна мікросхема TL494CN купити Україна, TL494CN стабілізатор
Документація tl494 pdf
| Електронні компоненти | |
| Корпус | DIP-16 |
| Аналоги | |
| Тип | Шім контролер |
| Потужність, Вт | |
| Напруга живлення, В max | 7-40 В |
| Перетворювачі DC-DC | |
| Максимальний струм навантаження, А | до 200 мА (на кожен вихід) |
| Частота, Мгц | 1-300 кГц |
