Скорочений опис
Мікросхема TDA8359J (ZIP-9) Документація tda8359 pdf Опис TDA8359J - високоефективний вертикальний підсилювач, створений для використання в телевізорах і моніторах із частотою вертикального розгортання від 25 до 2... Читати далі...
Характеристики

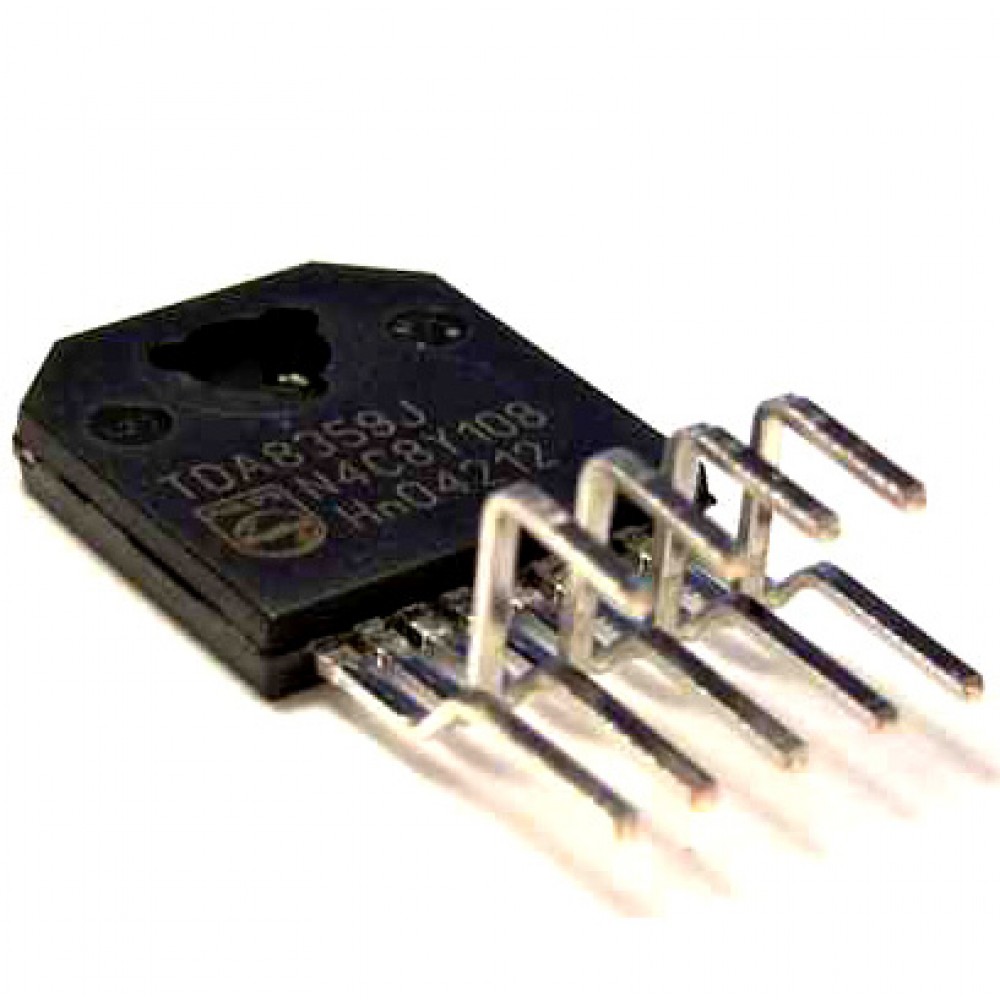

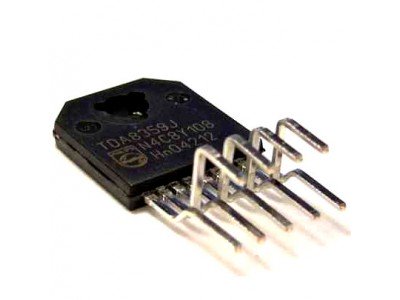

Мікросхема TDA8359J (ZIP-9)
Документація tda8359 pdf
Опис
TDA8359J - високоефективний вертикальний підсилювач, створений для використання в телевізорах і моніторах із частотою вертикального розгортання від 25 до 200 Гц. Завдяки використанню технології LVDMOS, мікросхема поєднує високу надійність, низький рівень шуму та ефективність. Вона забезпечує пряме підключення до відхилювальної котушки, використовуючи мостову конфігурацію вихідного каскаду.
Основні характеристики
- Тип корпусу: DBS9P (DIL-bent-SIL, 9 висновків)
- Максимальна напруга живлення: 18 В
- Максимальна напруга зворотного ходу: 66 В
- Вихідний струм: до 3.2 А (піковий)
- Частотний діапазон: від 25 до 200 Гц
- Енергоефективність: завдяки класу G
- Захисти:
- Тепловий захист (до 170°C)
- Захист від перевантаження виходів
- Вбудована схема охорони від перевищення напруги
Специфікації
| Параметр | Значення |
|---|---|
| Робоча напруга живлення | 7.5 – 18 В |
| Напруга зворотного ходу | до 66 В |
| Вихідний струм | 3.2 А (піковий) |
| Робоча температура | -25°C до +85°C |
| Ефективність переключення | >300 В/мкс |
Інструкція

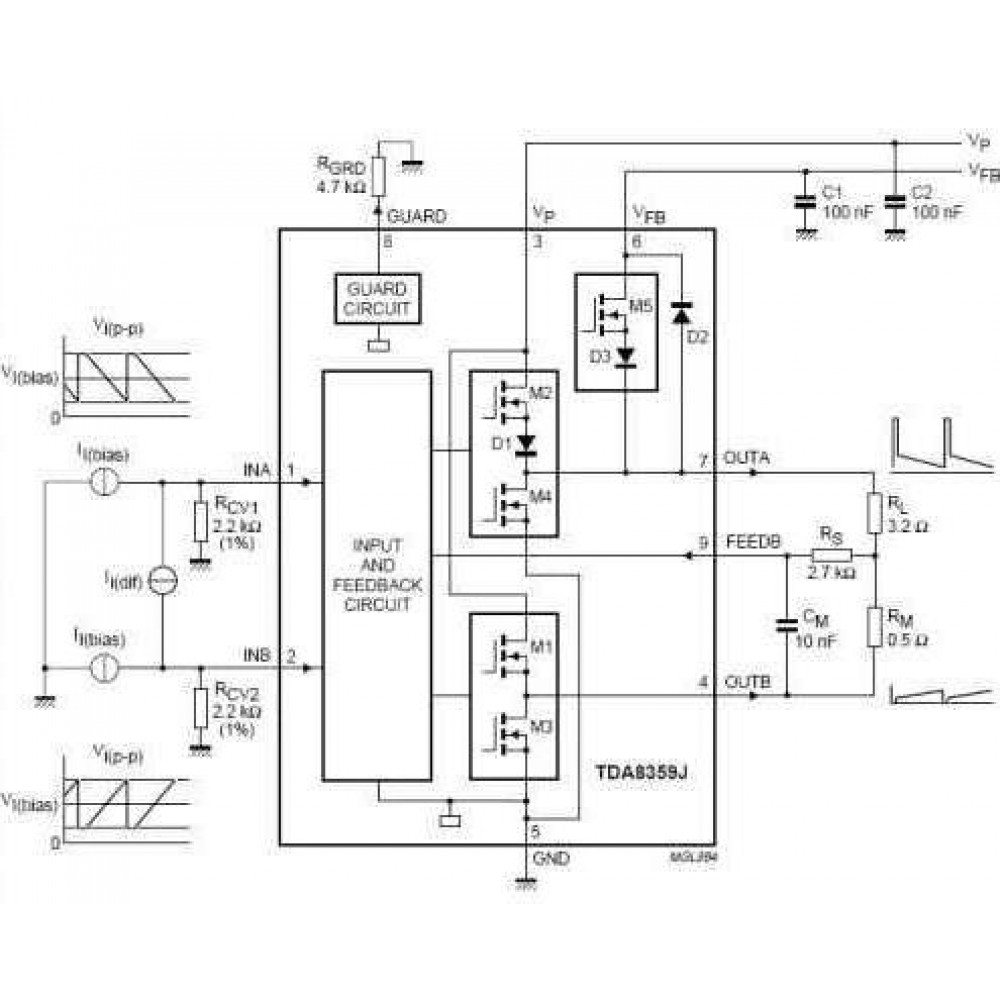

- Підключіть мікросхему до вертикального контуру відхилення згідно з типовою схемою.
- Забезпечте належну систему охолодження для уникнення перегріву.
- Використовуйте рекомендовані зовнішні компоненти для забезпечення стабільної роботи.
TDA8359J, вертикальний підсилювач, вертикальне відхилення, підсилювач класу G, мікросхема для телевізорів, розгортка 25-200 Гц, TDA8359J характеристики
купити TDA8359J, вертикальний підсилювач для телевізора, TDA8359J технічні характеристики, мікросхема відхилення TDA8359J, ціна TDA8359J
| Електронні компоненти | |
| Корпус | ZIP-9 |
| Аналоги | |
| Тип | Дравер управління вертикальною розгорткою |
| Напруга, В | 18.0 Вольт |
