Скорочений опис
TDA6107Q Опис TDA6107Q — це потрійний відеопідсилювач для керування катодами кольорового кінескопа (CRT). Ця інтегральна схема використовує технологію DMOS і призначена для високовольтних додатків, забезпечуючи ... Читати далі...
Характеристики
TDA6107Q
Опис

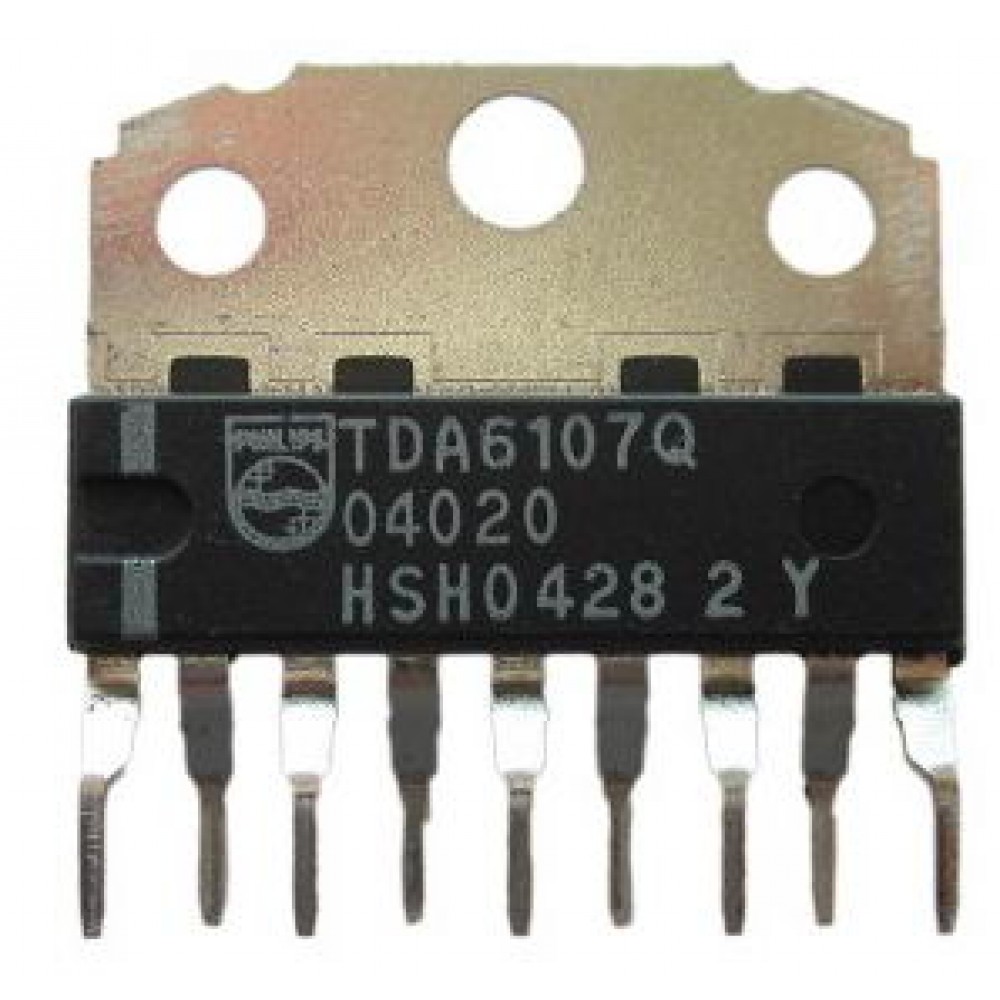

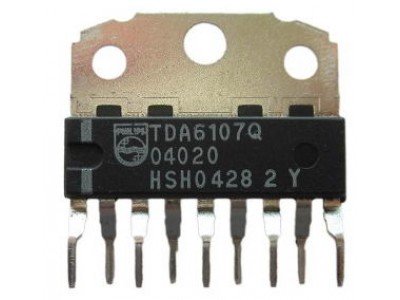

TDA6107Q — це потрійний відеопідсилювач для керування катодами кольорового кінескопа (CRT). Ця інтегральна схема використовує технологію DMOS і призначена для високовольтних додатків, забезпечуючи високу швидкість наростання напруги, типову смугу пропускання 5.5 МГц та надійну роботу без зовнішніх компонентів. TDA6107Q має внутрішню термозахист, стабілізацію струму та фіксоване посилення 50, що робить її ідеальним рішенням для телевізорів з кольоровим зображенням.
Технічна інформація
- Типова смуга пропускання: 5.5 МГц
- Швидкість наростання напруги: 900 В/мкс
- Живлення: 200 В
- Фіксоване посилення: 50
- Внутрішня опорна напруга: 2.5 В
- Термозахист
- Корпус: HZIP9P3
Призначення
TDA6107Q використовується для підсилення відеосигналу та керування катодами кольорових CRT у телевізорах. Вона забезпечує надійну роботу та високу якість зображення, з мінімальними спотвореннями та стабілізацією струму.
TDA6107Q, відеопідсилювач, потрійний відеопідсилювач, підсилювач для CRT, керування катодом, відеосигнал, CRT телевізор, інтегральна схема для телевізора, термозахист.
TDA6107Q, потрійний відеопідсилювач для телевізорів, відеопідсилювач з фіксованим посиленням, підсилювач для кольорових CRT, відеосигнал для катодів, термозахист, інтегральна схема відеопідсилювача.
Документація tda6107q pdf
| Електронні компоненти | |
| Корпус | HZIP9P3 |
| Аналоги | |
| Тип | Відеопідсилювач |
| Напруга, В | 250 В |
