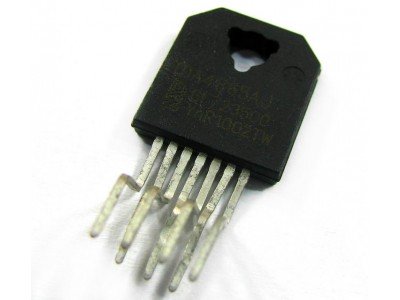

TDA4865AJ || Драйвер управління вертикальної розгортки DBS7P

Опис:

   TDA4865J - вертикальний дефлекторний підсилювач, розроблений для систем вертикальної розгортки з частотою кадрів до 200 Гц. Вона підтримує високий рівень струму (до 3.8 А пік-пік) і забезпечує високу лінійність сигналу пилообразної форми. Завдяки окремому регульованому джерелу живлення для зворотного ходу, TDA4865J дозволяє оптимізувати споживання енергії та час зворотного ходу.

Основні характеристики:

• Максимальний вихідний струм: до 3.8 А (пік-пік)
• Частота роботи: до 200 Гц
• Джерела живлення:
  • Основна напруга живлення: 9–35 В
  • Напруга зворотного ходу: до 70 В
• Тип входу: диференційний
• Додаткові функції:
  • Генератор зворотного ходу
  • Захист від перегріву
  • Висока лінійність підсилення
• Корпус: DBS7P, пластиковий, з охолоджувальною пластиною

Специфікації:

Інструкція:

1. Підключення: Згідно рекомендацій у документації, підключіть дефлекторний підсилювач до джерела живлення та котушки відхилення.
2. Налаштування: Використовуйте рекомендовані RC-елементи для оптимізації часу зворотного ходу та рівня шуму.
3. Перевірка: Перевірте стабільність сигналу та відповідність вихідного струму до потреб системи.
