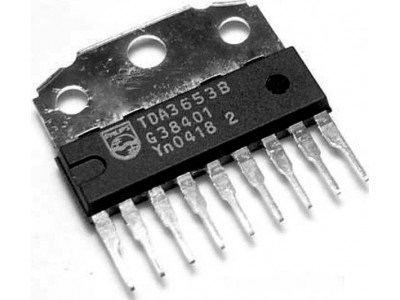

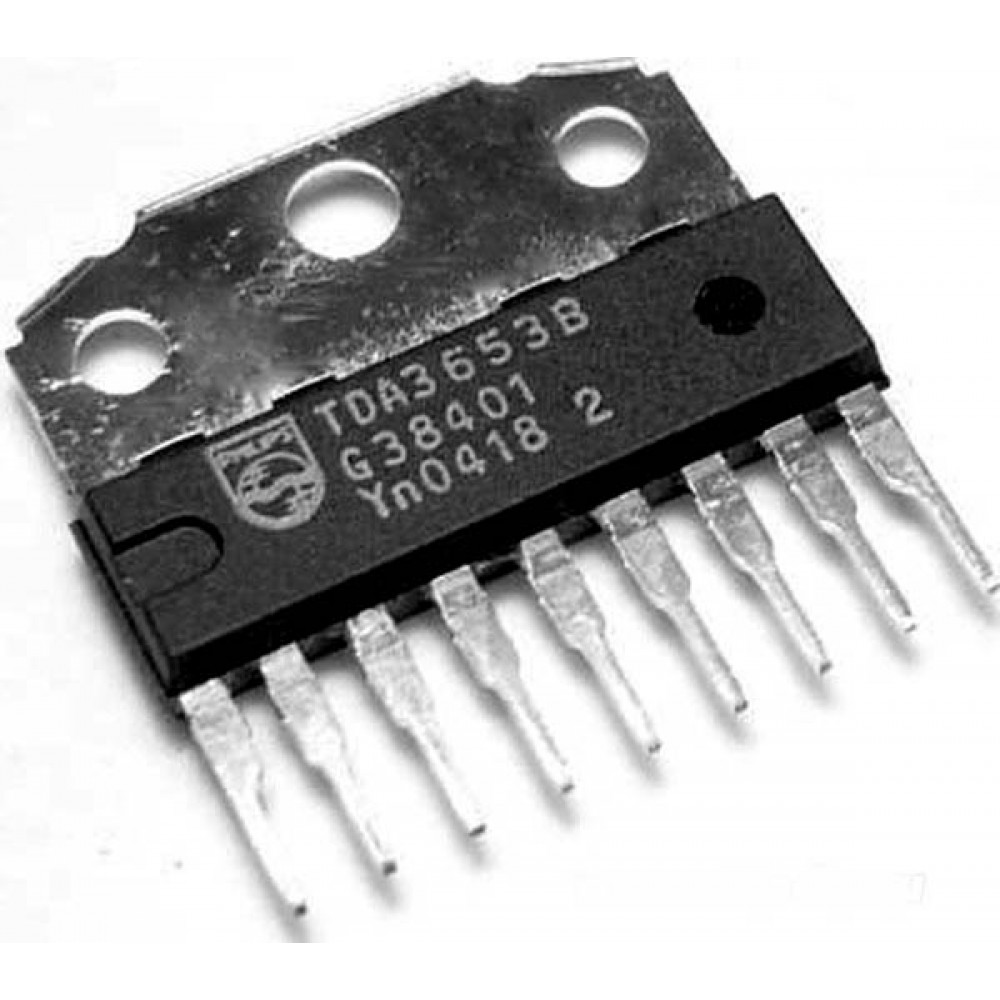

TDA3653B || Драйвер управління вертикальною розгорткою SOT110-1

Опис:

   TDA3653 — інтегральна схема, призначена для керування вертикальною розгорткою в телевізорах з кутом розгортки 90°. Вона містить драйвер, вихідний каскад, захист від перегріву, генератор зворотного ходу, стабілізатор напруги і систему захисту. Завдяки простоті використання та високій надійності TDA3653 широко застосовується в телевізійній техніці.

Основні характеристики:

• Робоча напруга живлення: 10–40 В (пін 9); до 60 В (пін 6)
• Максимальний вихідний струм: 1.5 А (пікове значення)
• Захист: вбудована термозахист та обмеження струму
• Генератор зворотного ходу: забезпечує стабільну розгортку
• Діапазон робочих температур: -25°C до +150°C
• Стабілізація напруги: внутрішній стабілізатор 6 В
• Тип корпусу: SIL-9, пластиковий

Специфікації:

Інструкція:

1. Підключіть живлення до виводів згідно рекомендованої схеми.
2. Забезпечте правильне з'єднання виводів генератора, драйвера та вихідного каскаду.
3. Використовуйте рекомендовані параметри резисторів та конденсаторів для налаштування вертикальної розгортки.
4. Перевірте стабільність сигналу та напруги на виході.
