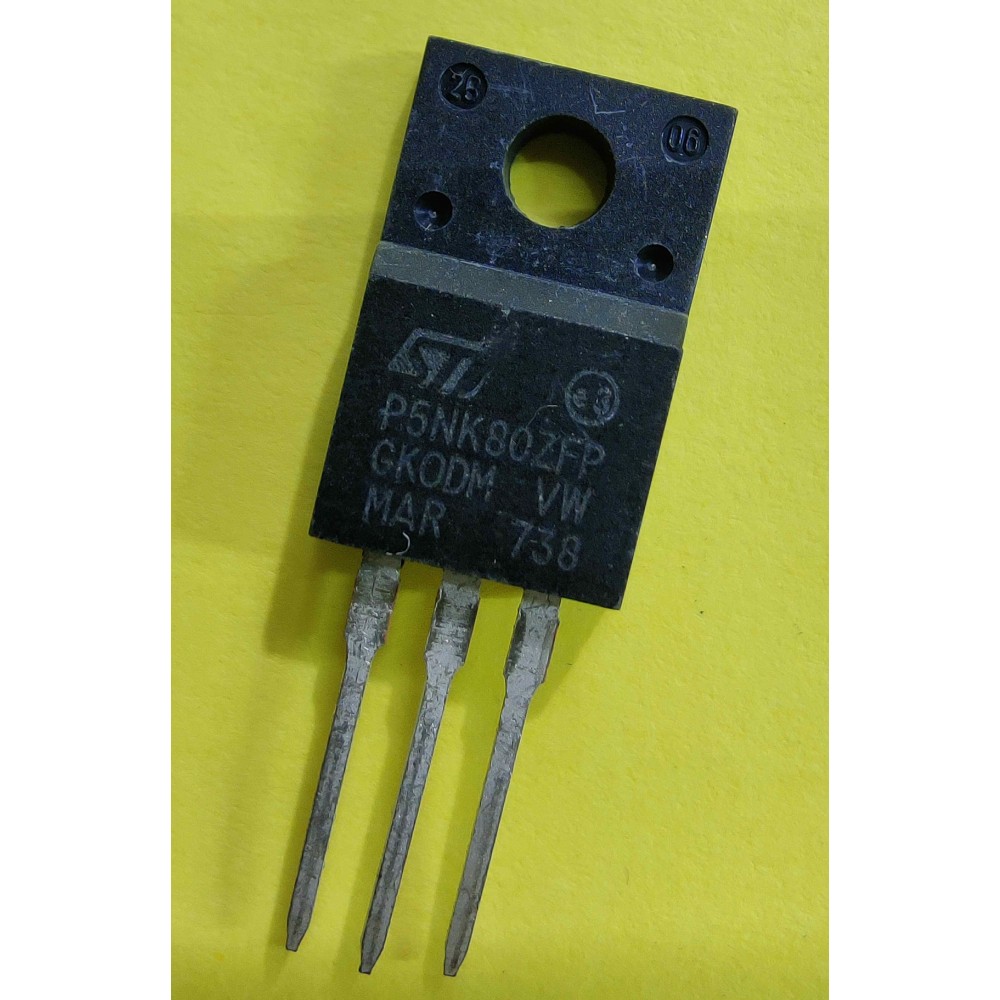

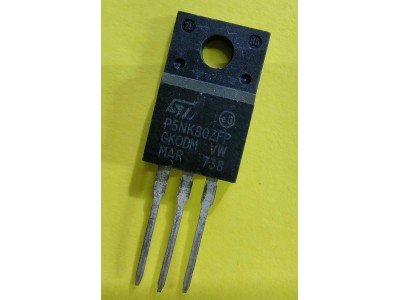

STP5NK80ZFP || транзистор TO-220 N-channel

Опис
  STP5NK80ZFP – це n-канальний SuperMESH™ MOSFET від STMicroelectronics з характеристиками 800 В, 4.3 А та опором 1.9 Ом. Цей MOSFET має вбудовану Zener-захистну структуру, яка знижує заряд затвора та зменшує внутрішню ємність, що забезпечує високу надійність у комутаційних застосуваннях.

Технічна інформація

• Напруга сток-витік (VDS): 800 В
• Опір у ввімкненому стані (RDS(on)): ≤2.4 Ом
• Струм стоку (ID): 4.3 А при 25°C
• Максимальний імпульсний струм стоку (IDM): 17.2 А
• Напруга затвора (VGS): ±30 В
• Загальна потужність розсіювання (PTOT): 30 Вт для TO-220FP
• Струм витоку при вимкненому затворі (IDSS): макс. 50 мкА при 125°C
• Напруга пробою затвору (BVGSO): 30 В
• Заряд затвора (Qg): 32.4 нКл при 640 В
• Час увімкнення/вимкнення: 18 нс / 45 нс

Призначення
  MOSFET STP5NK80ZFP призначений для комутаційних застосувань з високою напругою, таких як інвертори, стабілізатори та блоки живлення. Цей пристрій забезпечує надійну комутацію у пристроях, що вимагають високої стійкості до лавинних режимів.
