Скорочений опис
Штекер RP-SMA plug | RG-58 обтискний — інформація для сайту Опис Штекер RP-SMA plug під кабель RG-58 - радіочастотний конектор із зворотною полярністю (Reverse Polarity), що застосовується для обтискного з'єдн... Читати далі...
Характеристики
- Код товару: 5502004
- Наявність: На складі 79
Штекер RP-SMA plug | RG-58 обтискний — інформація для сайту
Опис

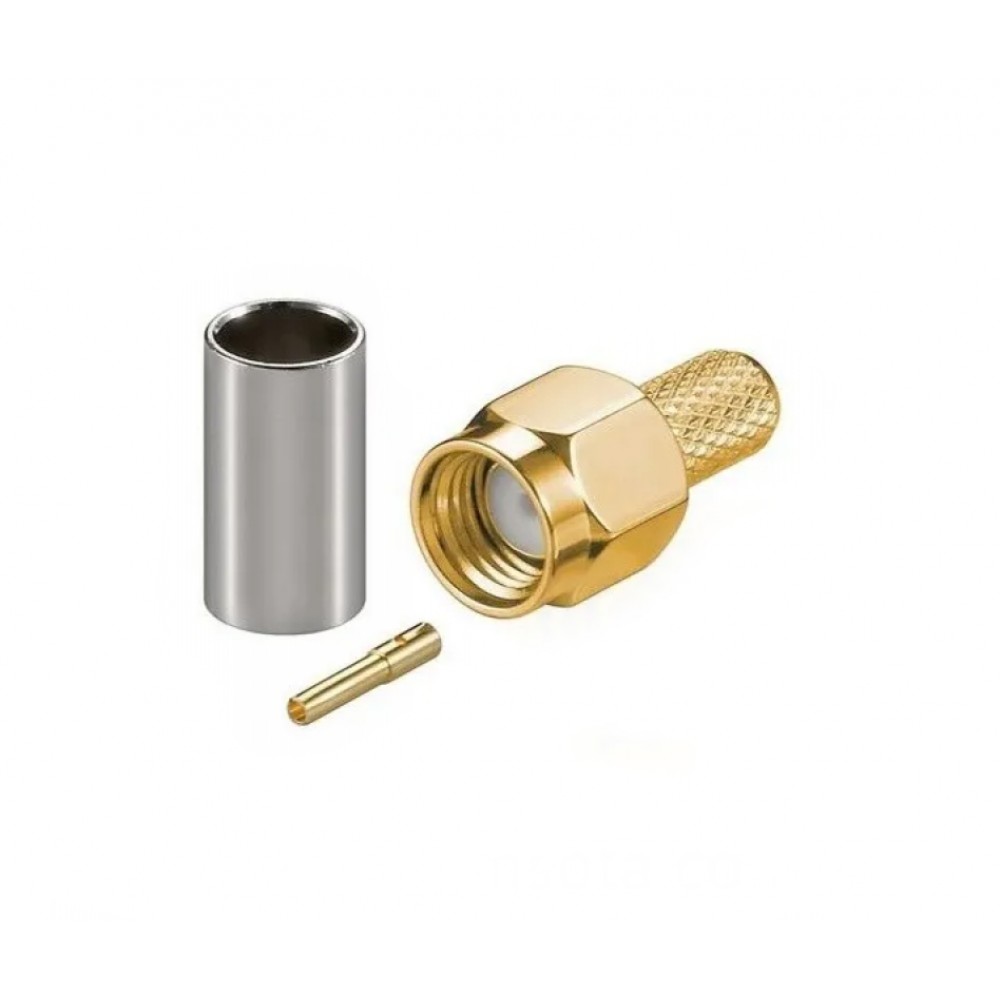

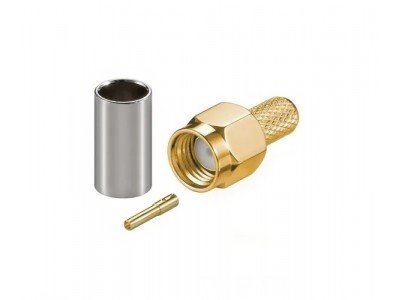

Штекер RP-SMA plug під кабель RG-58 - радіочастотний конектор із зворотною полярністю (Reverse Polarity), що застосовується для обтискного з'єднання з коаксіальним кабелем. Використовується для підключення Wi-Fi антен, роутерів, передавачів, приймачів та іншої радіоапаратури. Має різьбове з'єднання для надійної фіксації та захисту контактів.
Тип кабелю: RG58 RG142 RG223 RG400 LMR195 RG-58 RG-142 LMR-195
Основні характеристики
- Тип конектора — RP-SMA plug (штекер із зворотною полярністю)
- Тип монтажу — обтискний (crimp)
- Тип з'єднання — різьбове
- Призначення — для кабелю RG-58
- Центральний контакт — отвір (female pin)
- Матеріал корпусу — латунь
- Покриття корпусу — нікель
- Покриття центрального контакту — золото
- Ізоляція — PTFE (тефлон)
- Стандарт хвилі — 50 Ом
- Діапазон робочих частот — DC ~ 6 ГГц
- Робоча температура — від -55°C до +155°C
- Крутний момент для з'єднання — до 0,45 Н·м
- Опір ізоляції — ≥ 5000 МОм
- Робоча напруга — до 500 В (RMS)
- Сила струму — до 1 А
- Послаблення сигналу — не більше 0,2 дБ на 3 ГГц
- Довжина конектора — 20 мм
- Діаметр різьби — 6,35 мм (1/4" - 36 UNEF)
- Сумісність кабелю — RG-58, RG-174, LMR-195 (залежно від варіації)
Специфікація
| Параметр | Значення |
|---|---|
| Тип конектора | RP-SMA plug (штекер) |
| Монтаж | Обтискний (crimp) |
| Центральний контакт | Отвір (female pin) |
| Матеріал корпусу | Латунь |
| Покриття корпусу | Нікель |
| Покриття центрального контакту | Золото |
| Ізоляція | PTFE (тефлон) |
| Опір | 50 Ом |
| Діапазон частот | DC ~ 6 ГГц |
| Робоча температура | -55°C ~ +155°C |
| Робоча напруга | До 500 В (RMS) |
| Струм навантаження | До 1 А |
| Опір ізоляції | ≥ 5000 МОм |
| Послаблення сигналу | ≤ 0,2 дБ на 3 ГГц |
| Довжина | 20 мм |
| Різьба | 1/4" - 36 UNEF (6,35 мм) |
| Сумісний кабель | RG-58 |
Інструкція
- Зачистити кабель RG-58 згідно з розміром конектора.
- Вставити центральний провідник у female pin.
- Обтиснути центральний контакт.
- Одягнути корпус конектора на кабель.
- Обтиснути обжимною втулкою.
- Перевірити якість з'єднання.
RP-SMA plug, RP-SMA штекер, RP-SMA роз'єм, роз'єм RP-SMA plug, RP-SMA обтискний конектор, конектор RP-SMA для RG-58, штекер RP-SMA обтискний, роз'єм RP-SMA Wi-Fi, RP-SMA для антени, RP-SMA для радіостанції, RP-SMA для кабелю RG-58, RP-SMA під обтиск, RP-SMA зворотної полярності, RP-SMA plug female pin, RP-SMA Wi-Fi антенний конектор
RP-SMA plug, RP-SMA роз'єм, RP-SMA обтискний, роз'єм RP-SMA для RG-58, RP-SMA Wi-Fi штекер, RP-SMA конектор під кабель, роз'єм RP-SMA plug Wi-Fi, RP-SMA антена, RP-SMA для роутера
| Штекер SMA | |
| Робоча частота, MHz | до 6.0 GHz |
| Імпеданс, Ом | 50 Om |
| Тип роз'єму | rp-sma plug |
| Тип кабелю, | RG58 RG142 RG223 RG400 LMR195 |
