Характеристики

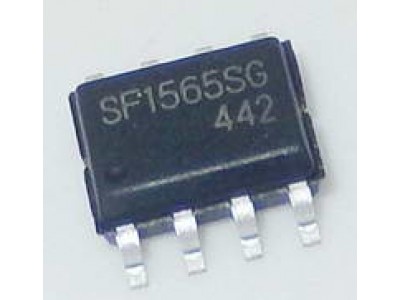

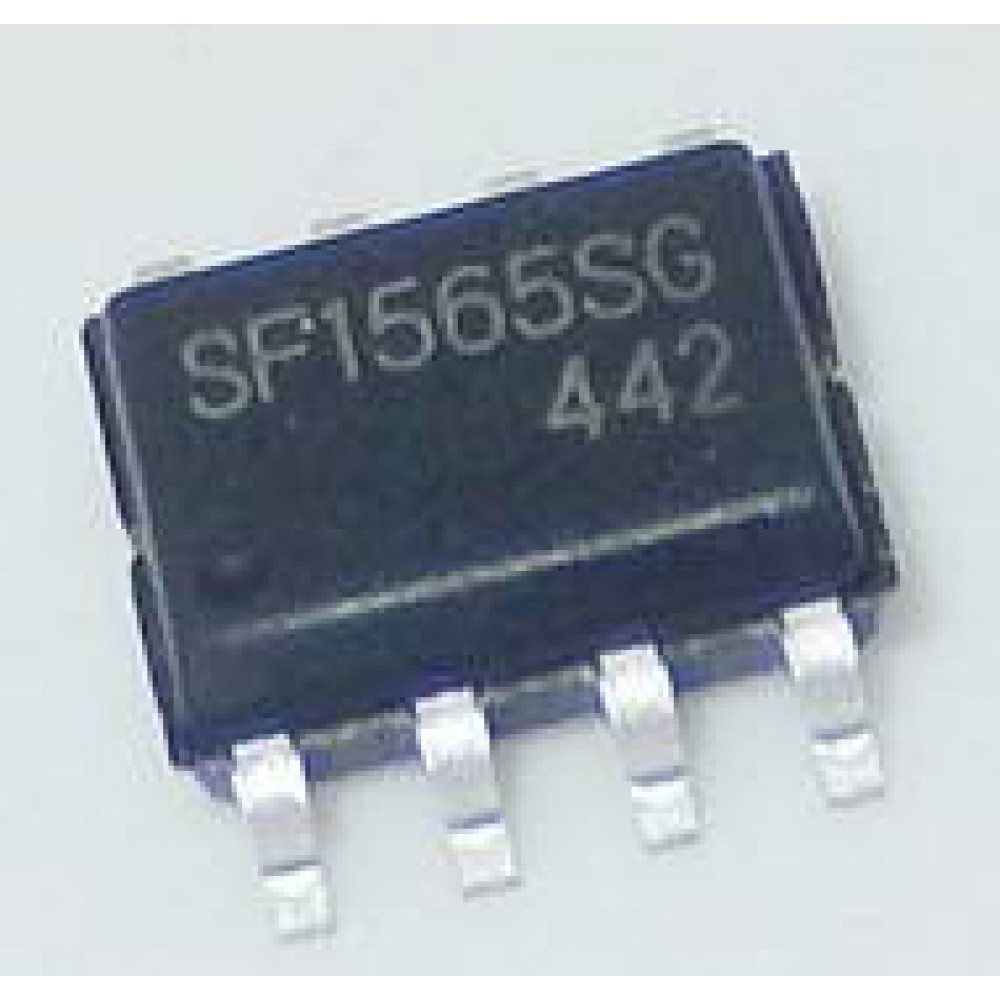

SF1565SG || SOP-8
1. Повний опис
SF1565 — це високоефективний, інтегрований контролер PWM (широтно-імпульсна модуляція) для середніх і великих флайбек-конвертерів. Контролер призначений для стабільної роботи в адаптерах живлення AC/DC, відкритих джерелах живлення (SMPS) і пристроях друку та сканування. Завдяки функціям енергозбереження та зменшення EMI, SF1565 забезпечує високу ефективність, стабільність і довговічність.
2. Основні характеристики
- Функції енергозбереження: Зменшення частоти перемикання при низькому навантаженні та режим вибіркових імпульсів при нульовому навантаженні.
- Підтримка стабільності роботи: Постійна потужність виходу у діапазоні 90–264 VAC.
- Захисти: UVLO (низька напруга), OVP (перенапруга), OCP (обмеження струму), OTP (захист від перегріву), захист від перевантаження (OLP).
- Вбудовані функції:
- М'який старт (Soft Start).
- Висока ESD стійкість.
- Компенсація нахилу сигналу.
- Захист контактів та коротких замикань.
- Широкий температурний діапазон: Робоча температура від -40°C до +70°C.
3. Технічні особливості
- Тип контролера: Current Mode PWM Controller.
- Стабільність частоти: Вбудована функція перемішування частоти для зменшення EMI.
- Підтримка потужності: Постійна межа потужності для стабільного виходу.
- Пакети: SOP-8 і DIP-8.
4. Основні переваги
- Енергозбереження: "Зелений режим" при низьких і нульових навантаженнях.
- Зниження шумів: Аудіо-безшумна робота в будь-якому режимі.
- Швидкий запуск: Дуже низький стартовий струм.
- Стійкість: Високовольтний CMOS процес із покращеним ESD-захистом.
5. Призначення
- Основні області застосування:
- Адаптери живлення AC/DC.
- Open-frame SMPS.
- Пристрої друку, сканери, моторні приводи.
- Підходить для: Систем, що потребують стабільного живлення та високої ефективності в умовах енергозбереження.
6. Технічні специфікації
| Параметр | Значення |
|---|---|
| Напруга живлення (VDD) | 90–264 VAC |
| Струм запуску | Дуже низький |
| Частота перемикання | Програмована |
| Тип корпусу | SOP-8 |
| Захисти | UVLO, OVP, OCP, OTP, OLP |
7. Ключові функції
- М'який старт для запобігання перевантаженням.
- Зменшення частоти для енергозбереження.
- Постійна межа потужності для стабільного виходу.
- Захисти для тривалої роботи пристрою.
- SF1565 Current Mode PWM Controller.
- Контролер PWM для SMPS.
- AC/DC флайбек-контролер.
- Енергозберігаючий контролер PWM.
- Контролер для адаптерів живлення.
Документація sf1565 pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 260AVC |
| Максимальний струм навантаження, А | |
| Тип | PWM - контролер |
| Частота, Мгц | |
| Корпус | SOP-8 |
| Аналоги | |
