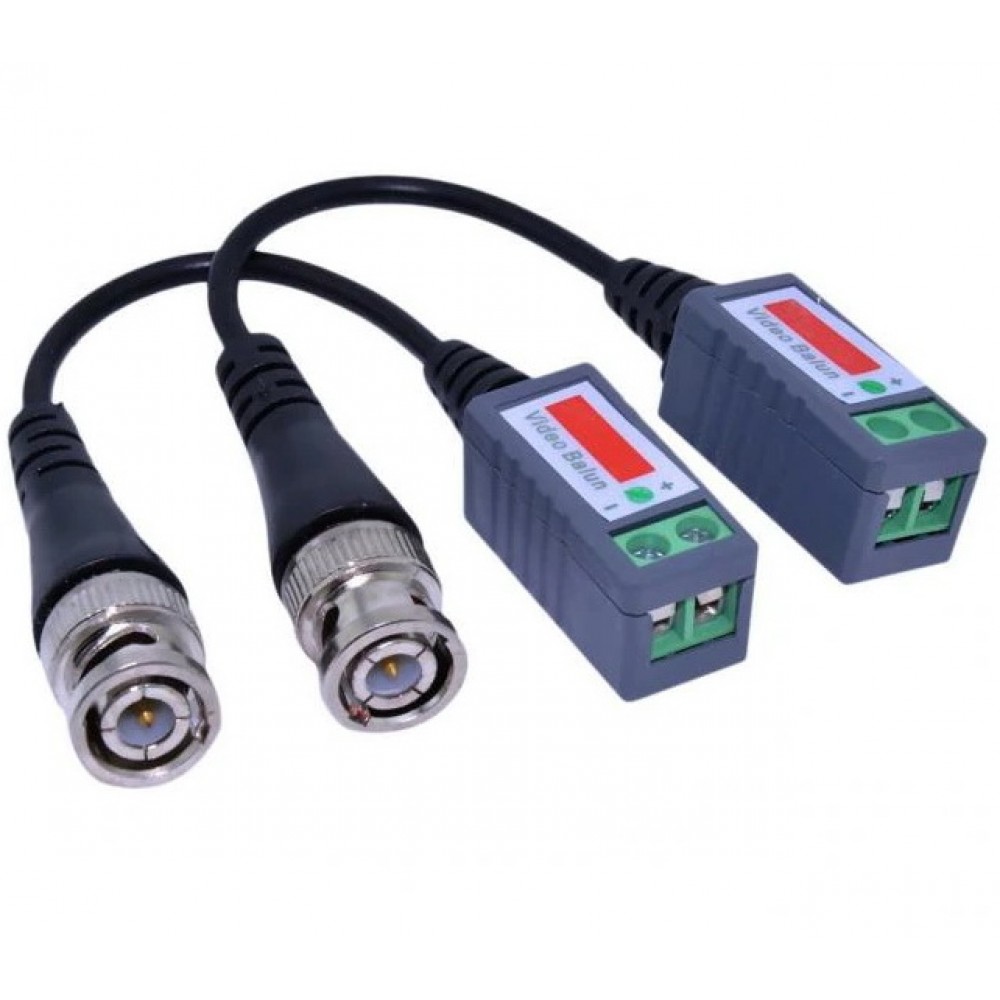

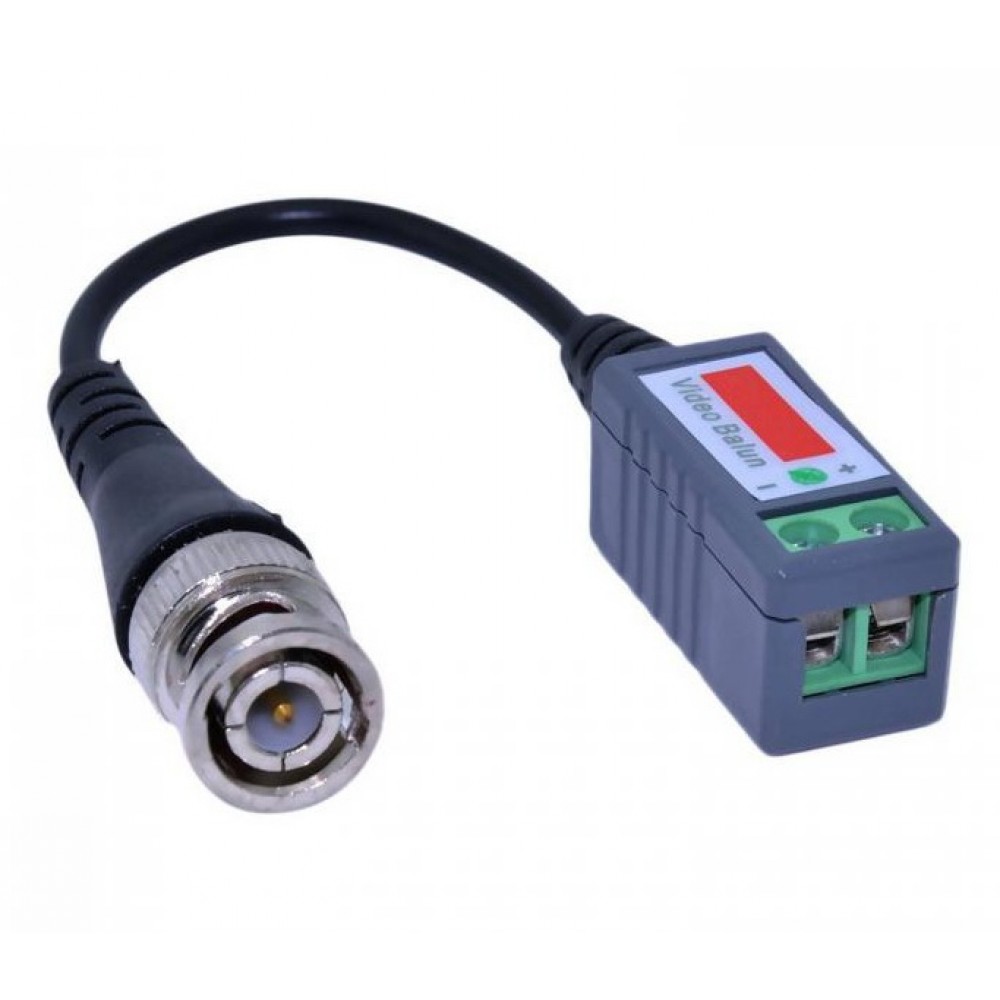

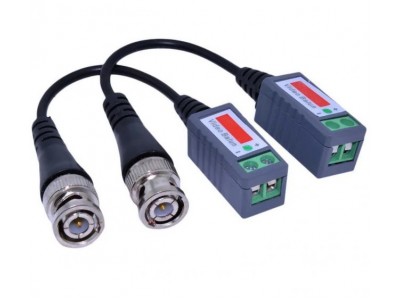

Прийомопередавач пасивний UT-202, відеобалун BNC під виту пару, комплект 2 шт.
Опис
Пасивний прийомопередавач UT-202 призначений для передавання аналогового відеосигналу систем відеоспостереження через одну виту пару кабелю UTP або FTP. Комплект складається з двох однакових відеобалунів: один встановлюється біля камери, а другий - біля відеореєстратора, монітора або іншого приймального обладнання.
Кожен адаптер оснащений штекером BNC для підключення до відеовиходу камери або входу реєстратора та двоконтактною гвинтовою клемою для приєднання провідників витої пари. Пристрій виконує узгодження несиметричної 75-омної коаксіальної лінії з симетричною лінією витої пари приблизно 100 Ом. Саме для заміни коаксіального кабелю в системах CCTV кабелем Cat5e або Cat6 і застосовуються такі відеобалуни.
UT-202 є пасивним пристроєм, тому не потребує окремого блока живлення. Через балуни передається тільки відеосигнал. Живлення камери необхідно підводити окремим кабелем або іншими вільними парами з урахуванням струму споживання, довжини лінії та падіння напруги.
Основні характеристики
- Модель: UT-202
- Тип пристрою: пасивний відеобалун
- Призначення: передавання відеосигналу через виту пару
- Комплектація: 2 прийомопередавачі
- Кількість відеоканалів: 1
- Відеороз'єм: BNC
- Тип BNC: штекер
- Підключення витої пари: двоконтактна гвинтова клема
- Тип кабелю: UTP або FTP
- Рекомендована категорія кабелю: Cat5, Cat5e, Cat6
- Використовувані провідники: одна звита пара
- Вхідний і вихідний опір коаксіальної сторони: 75 Ом
- Опір сторони витої пари: близько 100 Ом
- Живлення балуна: не потрібне
- Передавання живлення камери: не передбачене
- Передавання аудіо: не передбачене
- Конструкція: пластиковий корпус із коротким кабелем BNC
- Тип монтажу: внутрішній
- Колір корпусу: сірий
- Полярність клем: повинна бути однаковою на обох кінцях лінії
Специфікація
| Параметр | Значення |
|---|---|
| Модель | UT-202 |
| Тип | Пасивний відеобалун |
| Кількість у комплекті | 2 шт. |
| Кількість каналів | 1 |
| Відеоінтерфейс | BNC |
| Тип BNC-роз'єму | Штекер |
| Інтерфейс кабелю | Гвинтова клема, 2 контакти |
| Кабель передавання | UTP/FTP |
| Категорія кабелю | Cat5/Cat5e/Cat6 |
| Кількість використаних пар | 1 |
| Опір BNC-сторони | 75 Ом |
| Опір UTP-сторони | Приблизно 100 Ом |
| Зовнішнє живлення | Не потрібне |
| Передавання відео | Так |
| Передавання живлення | Ні |
| Передавання аудіо | Ні |
| Формати базового аналогового відео | PAL, NTSC |
| Виконання | Кабельний адаптер |
| Корпус | Пластиковий |
| Колір | Сірий |
Підтримувані системи відеоспостереження
Балун насамперед призначений для стандартного аналогового композитного відеосигналу CVBS, PAL або NTSC. Пасивні BNC-балуни цього класу працюють без зовнішнього живлення та використовуються попарно між камерою і реєстратором.
Можливість роботи з форматами AHD, HD-CVI або HD-TVI залежить від фактичної смуги пропускання конкретної версії UT-202, роздільної здатності, довжини та якості кабелю. Для HD-аналогових камер сумісність рекомендується перевіряти практично перед постійним монтажем.
Орієнтовна дальність передавання
Для пасивних відеобалунів реальна дальність залежить від типу відеосигналу, якості витої пари, кількості з'єднань, рівня електромагнітних перешкод і характеристик камери та реєстратора.
- Стандартний аналоговий сигнал CVBS: орієнтовно до 200-300 м
- HD-аналоговий сигнал: зазвичай менша відстань
- Для максимальної дальності: суцільний мідний кабель Cat5e або Cat6
- Не рекомендовано: кабель CCA на довгих трасах
Наведена відстань є орієнтовною. Пасивні балуни різних конструкцій можуть забезпечувати передавання на кількасот метрів, але фактичний результат визначається всією лінією зв'язку.
Схема підключення
Камера BNC → UT-202 → одна пара UTP/FTP → UT-202 → BNC відеореєстратора
Для одного відеоканалу використовується одна звита пара. У стандартному чотирипарному кабелі Cat5e теоретично можна передати до чотирьох окремих відеоканалів, якщо кожному каналу виділена окрема пара та відсутні неприпустимі взаємні перешкоди.
Інструкція з підключення
- Вимкніть живлення камери та відеореєстратора.
- Підключіть BNC-штекер першого UT-202 до відеовиходу камери.
- Виберіть одну звиту пару в кабелі UTP або FTP.
- Зніміть мінімально необхідну частину зовнішньої ізоляції провідників.
- Підключіть два провідники пари до гвинтової клеми першого балуна.
- На іншому кінці кабелю підключіть ці самі провідники до другого UT-202.
- Дотримуйтеся однакової полярності на обох балунах.
- Підключіть BNC-штекер другого балуна до відеовходу реєстратора.
- Окремо підключіть живлення камери.
- Увімкніть обладнання та перевірте зображення.
- Якщо зображення відсутнє або нестабільне, перевірте полярність, затиск клем і цілісність кабелю.
Рекомендації щодо монтажу
- Використовуйте одну суцільну звиту пару для кожного відеоканалу.
- Не розділяйте один канал між провідниками з різних пар.
- Не розкручуйте пару на значну довжину біля клем.
- Для довгих трас використовуйте кабель із мідними провідниками.
- Не прокладайте UTP безпосередньо поруч із силовими кабелями 220 В.
- Уникайте зайвих скруток, перехідників і проміжних з'єднань.
- Встановлюйте балуни в сухому місці або використовуйте герметичну монтажну коробку.
- Не підключайте живлення камери до клем відеобалуна.
Переваги
- Не потребує зовнішнього живлення
- Комплект із двох пристроїв
- Заміна коаксіального кабелю витою парою
- Просте гвинтове підключення
- Компактні розміри
- Можливість використання наявної кабельної мережі
- Передавання кількох відеоканалів одним кабелем Cat5e
- Зручний BNC-штекер на короткому гнучкому кабелі
- Зменшення кількості громіздких коаксіальних трас
- Підходить для монтажу та ремонту аналогового CCTV
