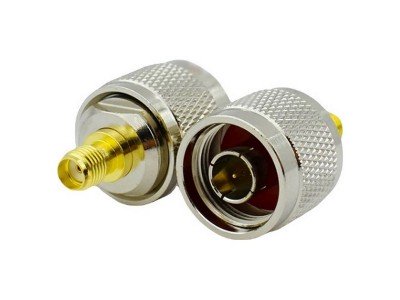

Перехідник штекер N-TYPE - SMA jack

Перехідник штекер N-TYPE-SMA jack

(N male-SMA female, 50 Ω, RF адаптер)

Опис товару

  Коаксіальний високочастотний перехідник для з’єднання обладнання з роз’ємами N-TYPE та SMA. Використовується в 50-омних радіочастотних трактах для передачі сигналу без необхідності переробки кабелю.

Забезпечує стабільне імпедансне узгодження, низький рівень відбиття та надійний механічний контакт завдяки різьбовому з’єднанню.

Технічні характеристики

Основні параметри

• Тип адаптера: RF коаксіальний
• Конфігурація: N male - SMA female (jack)
• Хвильовий опір: 50 Ω
• Конструкція: прямий (inline)
• Тип з’єднання: різьбове

Електричні параметри

• Робочий частотний діапазон: DC – 6 ГГц

• КСХ (VSWR):

  • ≤ 1.20 @ 0-3 ГГц

  • ≤ 1.30 @ 3-6 ГГц

• Вставні втрати (Insertion Loss):

  • ≤ 0.15 дБ @ 3 ГГц

  • ≤ 0.25 дБ @ 6 ГГц

• Опір ізоляції: ≥ 5000 МОм

• Діелектрична міцність: ≥ 1000 В RMS

• Максимальна робоча потужність:

  • до 500 Вт @ 1 ГГц
    (зменшується зі зростанням частоти)

Механічні характеристики

• Розʼєм 1: N-TYPE штекер (male)

  • Різьба: 5/8-24 UNEF

  • Центральний контакт: штир

• Розʼєм 2: SMA jack (female)

• Різьба: 1/4-36 UNS
• Центральний контакт: гніздо
• Матеріал корпусу: латунь
• Покриття корпусу: нікель
• Центральний контакт: латунь із позолотою
• Діелектрик: PTFE (тефлон)
• Кількість циклів з’єднання: ≥ 500
• Робоча температура: −40°C … +85°C

Переваги

• Стабільне 50-омне узгодження
• Низький коефіцієнт стоячої хвилі
• Мінімальні втрати сигналу
• Висока механічна надійність
• Підходить для професійного RF обладнання

Сфера застосування

• Антенні системи

• Wi-Fi 2.4 / 5 ГГц

• GSM / 3G / LTE / 5G (Sub-6 GHz)

• Радіорелейні лінії

• Підсилювачі сигналу

• Вимірювальна RF техніка
