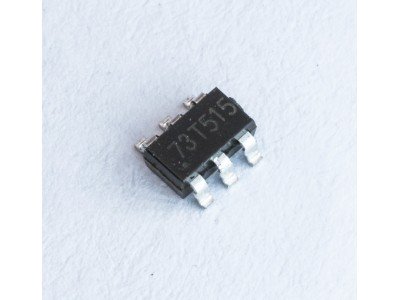

OB2273MP || Шім-контролер SOT23-6

Документація ob2273 pdf

Опис
  OB2273 – це високопродуктивний контролер живлення зі ШІМ для перетворювачів змінного струму в постійний з низьким енергоспоживанням. Оптимізований для використання в недорогих flyback перетворювачах. Підтримує розширений режим «burst mode» для зниження втрат під час простою або при низькому навантаженні, що забезпечує високу ефективність та мінімальне споживання енергії в режимі очікування.

Технічна інформація

• Діапазон вхідної напруги: 10-23.5V
• Частота перемикання: 65 кГц
• Струм запуску: 5-20 мкА
• Робочий струм: 1.8-2.5 мА
• Максимальний обмежувальний струм: 0.75V
• Захист: захист від перенапруги (OVP), захист від перевантаження (OLP), захист від перегріву (OTP), автоматичне відновлення
• Вбудована функція soft start (4 мс)
• Пакет: SOT23-6

Призначення
  OB2273 використовується в різних перетворювачах змінного струму в постійний, таких як зарядні пристрої для акумуляторів, адаптери живлення для побутової техніки, блоки живлення для set-top box та відкриті джерела живлення SMPS.

  OB2273, PWM контролер, ШІМ контролер, flyback перетворювач, зарядний пристрій, адаптер живлення, низьке енергоспоживання, управління струмом, режим burst mode.
OB2273, PWM контролер OB2273, контролер живлення OB2273, flyback перетворювач OB2273, зарядний пристрій на OB2273, адаптер живлення OB2273.

Кодування :73T51, 73T110, 73J04, 73TA16, 273j23
GC6273

• 73f14
• 73f15
• 73f16
• 73f17
• 73f18
• Аналоги: F6005AG
