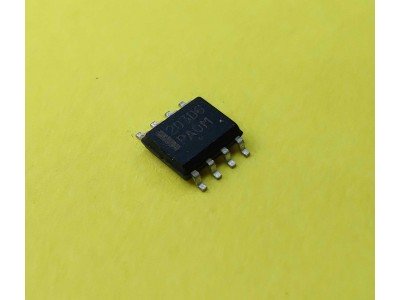

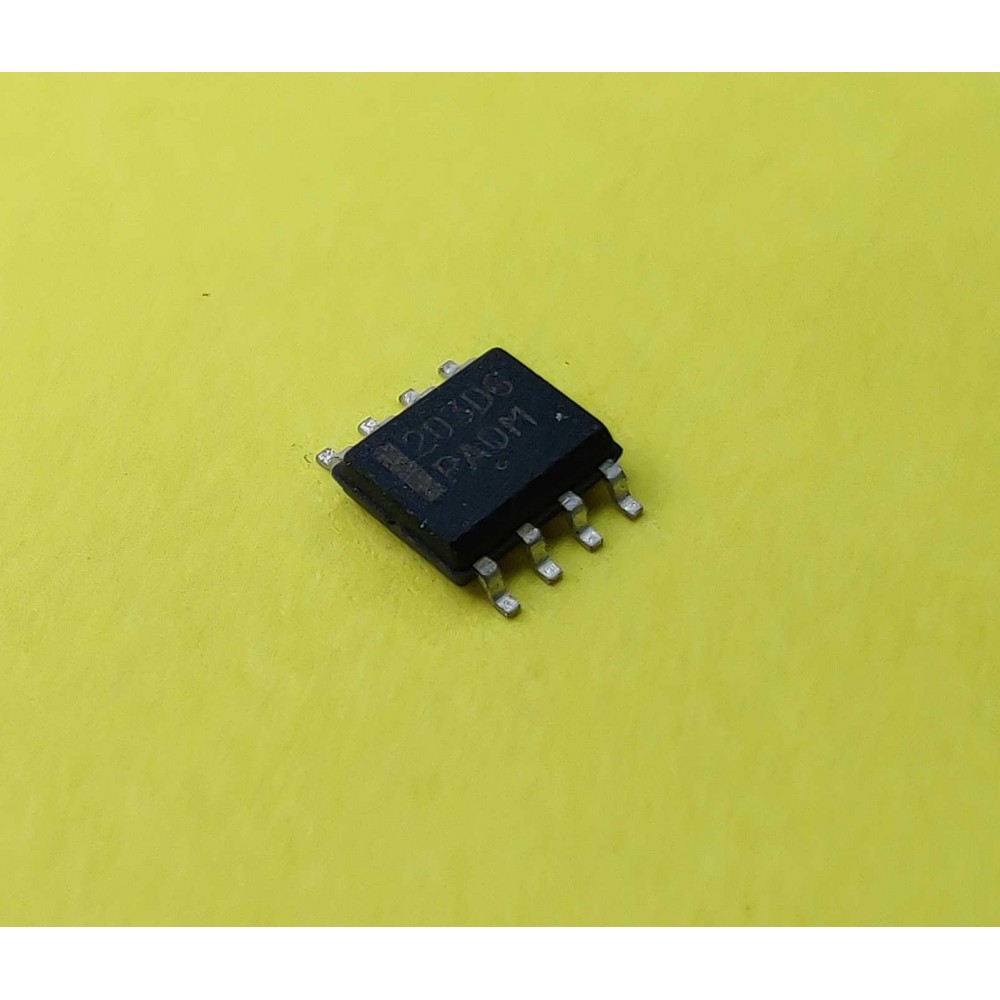

NCP1203D6 || Шім-контролер SOP-8

   NCP1203 - високоефективний ШІМ-контролер струмового режиму, призначений для створення компактних джерел живлення на основі технології Flyback. Завдяки фіксованій частоті роботи (40, 60 або 100 кГц), інтегрованому високовольтному запуску та режиму пропуску циклів (skip-cycle), мікросхема забезпечує високу ефективність роботи навіть при малих навантаженнях. Вбудовані функції захисту та підтримка режиму відновлення роблять її ідеальним рішенням для адаптерів живлення, зарядних пристроїв та допоміжних джерел.

Основні характеристики

• Частота роботи: 40, 60 або 100 кГц (залежить від моделі).
• Тип управління: струмовий режим з підтримкою пропуску циклів.
• Вбудований високовольтний запуск: забезпечує швидкий старт без втрат потужності.
• Захисти: від короткого замикання, перевантаження, перегріву.
• Енергоспоживання:
  • В активному режимі: 1.2–2.2 мА (залежно від частоти).
  • У режимі очікування: 250 мкА.
• Максимальний вихідний струм драйвера: 250 мА.
• Корпуси: SOIC-8, PDIP-8.

Специфікації

Інструкція

1. Підключення живлення: З’єднайте джерело напруги з виводами HV і GND.
2. Налаштування пікового струму: Використовуйте резистор для налаштування струму через FB.
3. Запуск: Подайте живлення на VCC і дочекайтесь досягнення порогу запуску (12.8 В).
4. Захист: Використовуйте вбудовані функції для уникнення перегріву та перевантаження.

NCP1203, ШІМ-контролер, струмовий режим, Flyback технологія, адаптер живлення, SOIC-8, PDIP-8, пропуск циклів, 40/60/100 кГц.

NCP1203, ШІМ-контролер, струмовий режим, Flyback адаптер, SOIC-8, PDIP-8.

• 203D6
• NCP1203D60R2G

Документація ncp1203d6 pdf
