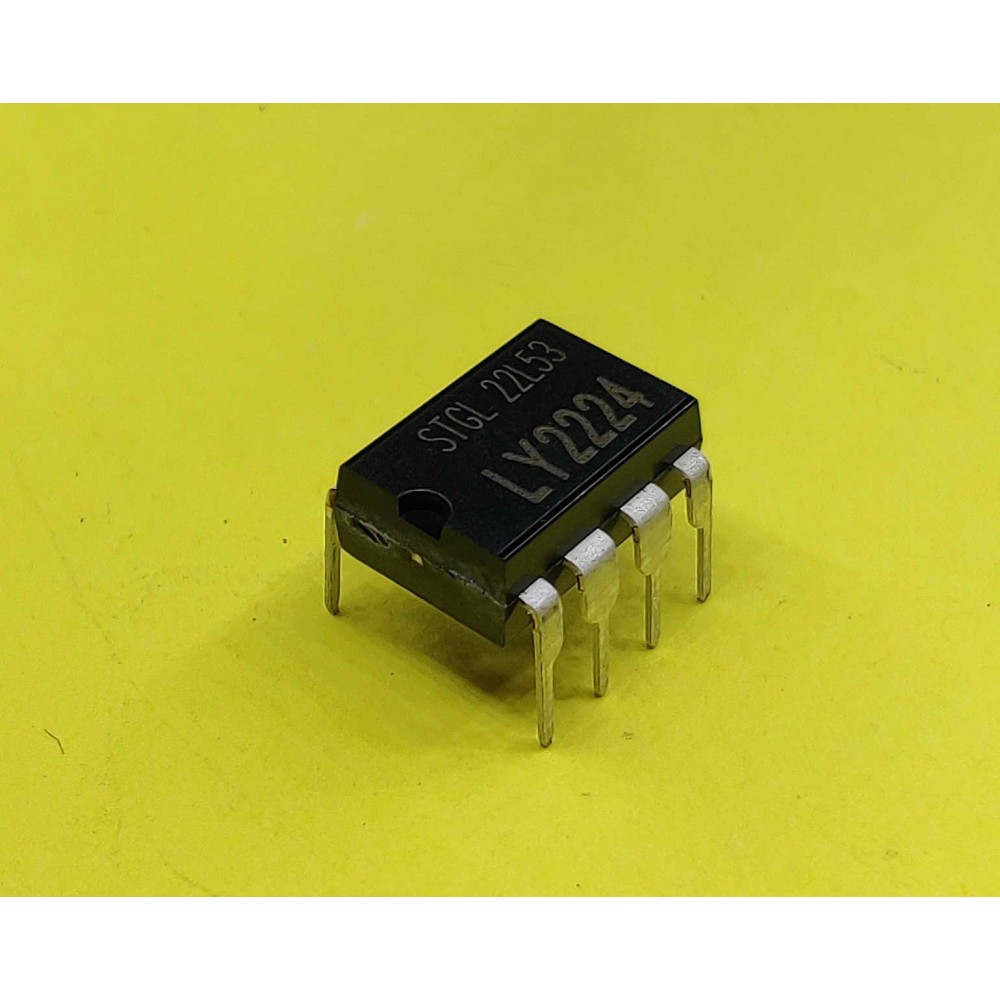

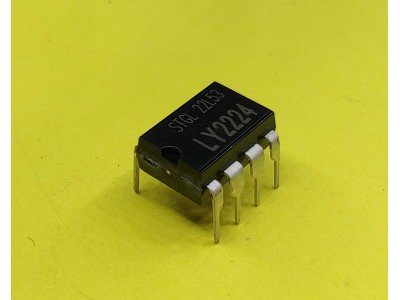

LY2224 ||Шім-контролер DIP-8

LY2224 || DIP-8

 Опис

   LY2224 - високоефективний ШІМ-контролер у корпусі DIP-8, призначений для роботи в імпульсних джерелах живлення. Він забезпечує стабільну роботу при змінній напрузі живлення і дозволяє реалізувати компактні та ефективні блоки живлення. LY2224 часто використовується у зарядних пристроях та джерелах живлення малої потужності.

Основні характеристики

• Тип корпусу: DIP-8
• Призначення: ШІМ-контролер для імпульсних джерел живлення
• Діапазон вхідної напруги: Широкий (деталі залежать від зовнішніх компонентів)
• Енергоефективність: Оптимізований для зниження енергоспоживання
• Функції захисту:
  • Захист від перенапруги
  • Захист від короткого замикання
  • Захист від перегріву
• Сумісність із іншими компонентами: Підтримує роботу з іншими мікросхемами, як-от LY9003 для керування вихідною напругою.

Схема підключення (основні елементи на зображенні)

• Вхідний блок:
  • Мережевий випрямляч (D1-D4).
  • Фільтруючі конденсатори (C1, C2).
• Первинна сторона:
  • LY2224 відповідає за управління ключовим транзистором через обмотку трансформатора (T1A).
• Вторинна сторона:
  • Випрямлення через D6 та згладжування за допомогою C5.
  • Регулювання напруги (LY9003).
• Вихідний блок:
  • USB-вихід із стабілізованою напругою живлення для пристроїв.

Інструкція

1. Підключення: Розмістіть LY2224 у схемі імпульсного блоку живлення. Підключіть первинну сторону (AC-вхід) до вхідного випрямляча.
2. Схема живлення: Забезпечте правильний підбір резисторів, конденсаторів і трансформатора для досягнення потрібних характеристик виходу.
3. Захист: Перевірте функції захисту на перевантаження та перенапругу.
4. Перевірка: Тестуйте напругу та струм на виході для відповідності специфікаціям.

• LY2224 DIP-8
• ШІМ-контролер для джерел живлення
• Імпульсний блок живлення
• Компактний AC/DC-контролер
• Захист від перенапруги

• ШІМ-контролер LY2224
• DIP-8 джерело живлення
• Імпульсне живлення на базі LY2224
• Захист імпульсного блоку живлення

Аналог : LY2223, ELY2224
Документація Ly2224 pdf
