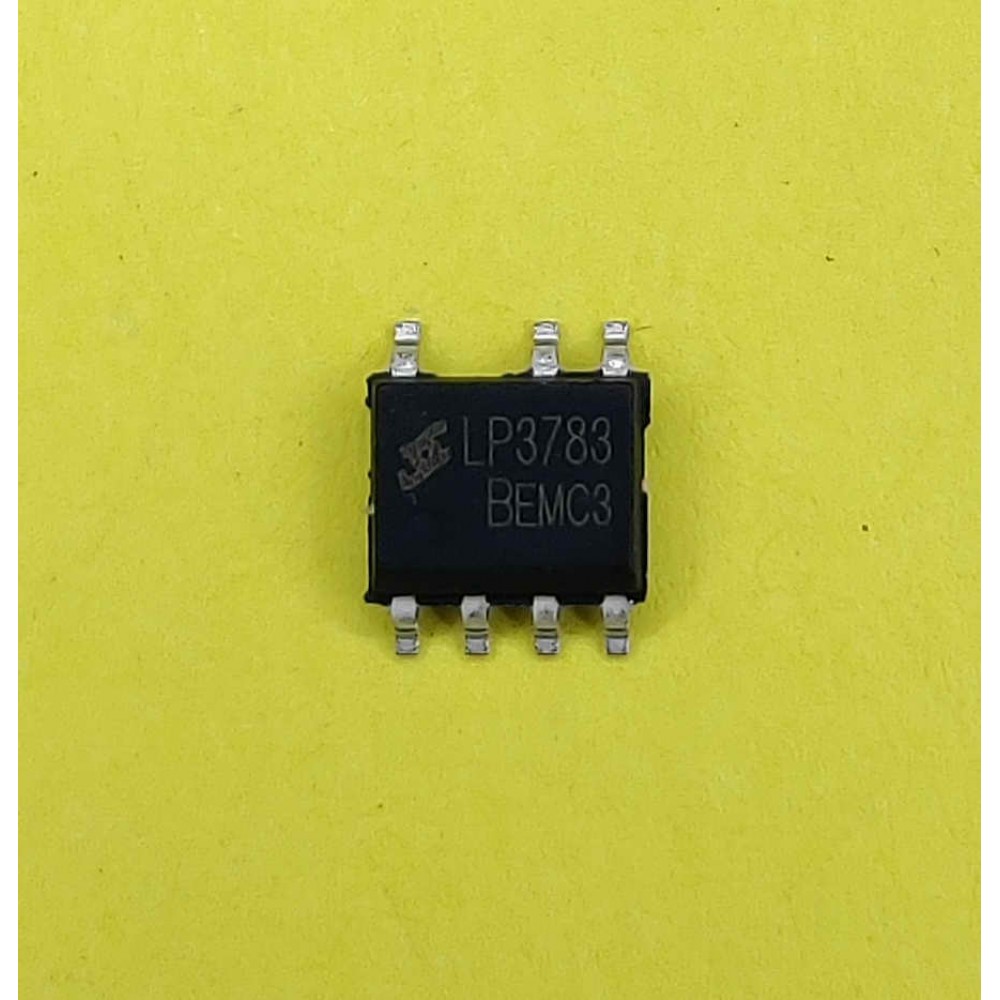

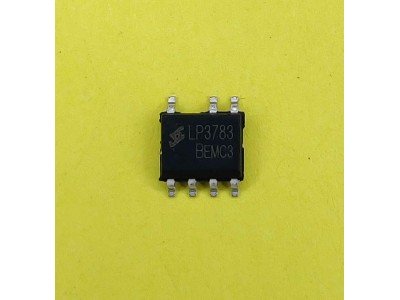

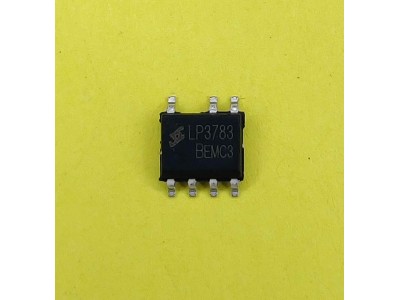

LP3783A || Шім-контролер SOP-7

LP3783 || SOP7

Опис

   LP3783 - високопродуктивний AC/DC-контролер живлення для зарядних пристроїв і адаптерів. Мікросхема використовує метод Pulse Frequency Modulation (PFM) для створення джерел живлення у режимі розривної провідності (DCM flyback) без необхідності оптопари або вторинних схем управління. Вона інтегрує 750 В високовольтний BJT, забезпечує стабільну роботу у режимах CV/CC (постійна напруга/постійний струм) та відповідає вимогам US DoE VI із мінімальним енергоспоживанням у режимі очікування менше 75 мВт.

Основні характеристики

• Інтегрований високовольтний BJT: до 750 В
• Підтримка CV/CC режимів: висока точність
• Мінімальне енергоспоживання в режимі очікування: ≤ 75 мВт
• Широкий діапазон вхідної напруги: 90–265 VAC
• Вихідна потужність:
  • LP3783A: 10.5 Вт (5 В/2100 мА)
  • LP3783B: 12 Вт (5 В/2400 мА)
• Захист:
  • Від перенапруги (OVP)
  • Від перегріву (OTP)
  • Від короткого замикання на виході (OSP)
• Корпус: SOP7
• Стабільність: Без оптопари та компенсаційних ланцюгів

Специфікації

Інструкція

1. Монтаж: Встановіть мікросхему на друковану плату, забезпечуючи правильне розташування контактів згідно зі схемою.
2. Живлення: Підключіть вхідну напругу 90–265 VAC і забезпечте стабільне джерело живлення для VCC.
3. Схема: Використовуйте рекомендовану схему для реалізації CV/CC режимів.
4. Захист: Додайте зовнішні компоненти для додаткового захисту при потребі.

   LP3783, AC/DC контролер живлення, SOP7 AC/DC драйвер, CV/CC контролер, зарядний пристрій для адаптерів, енергоефективний контролер.

   LP3783 AC/DC драйвер, енергоефективний AC/DC контролер, SOP7 CV/CC регулятор, PFM драйвер живлення, 750 В високовольтний контролер.

Документація lp3783a pdf
Аналоги:
- lp3773a
