Скорочений опис
Документація la4285 pdf Опис Мікросхема LA4285 - моно аудіопідсилювач потужності на 3 Вт, призначений для телевізійних приймачів та інших побутових пристроїв. Завдяки вбудованому електронному регулятору гучності ... Читати далі...
Характеристики
Документація la4285 pdf
Опис

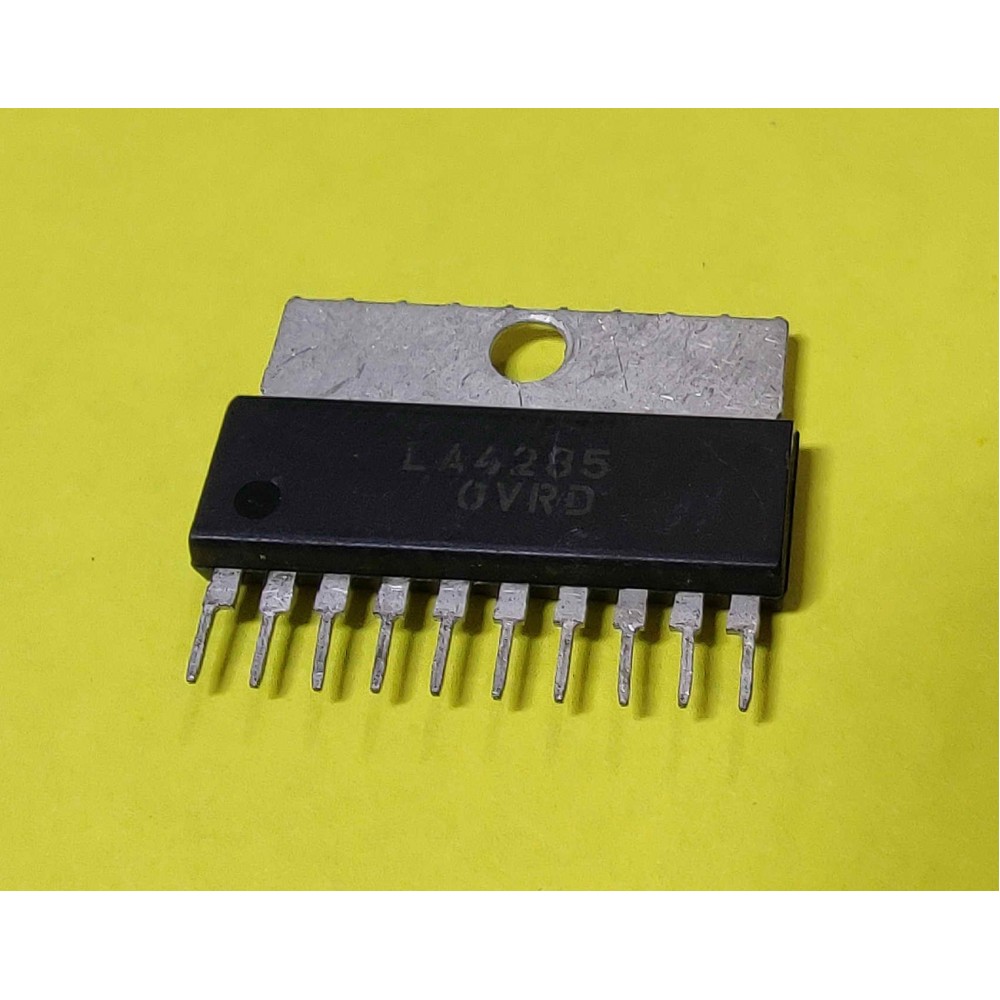

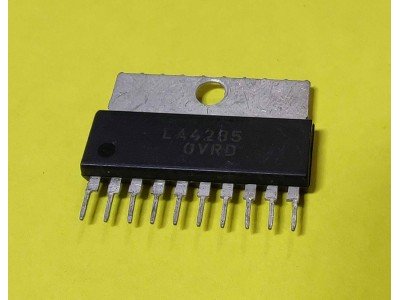

Мікросхема LA4285 - моно аудіопідсилювач потужності на 3 Вт, призначений для телевізійних приймачів та інших побутових пристроїв. Завдяки вбудованому електронному регулятору гучності та мінімальній кількості зовнішніх компонентів, LA4285 забезпечує ефективну роботу і простоту інтеграції. Підтримує монофонічне посилення з відмінною якістю звуку та низьким рівнем гармонійних спотворень.
Основні характеристики
- Тип: Монофонічний підсилювач потужності аудіо.
- Вихідна потужність: 3 Вт (при VCC = 16 В, навантаження 8 Ом).
- Напруга живлення: До 24 В.
- Електронний регулятор гучності: Вбудований.
- Вхідний селектор сигналу: Підтримка декількох джерел сигналу.
- Загальні гармонійні спотворення (THD): 1,2% (при 1 Вт).
- Вихідний шум: 0,05 мВ.
- Робочий температурний діапазон: -20°C до +75°C.
- Корпус: SIP-10F (10-контактний вертикальний корпус).
Специфікації
| Характеристика | Параметр |
|---|---|
| Напруга живлення (макс.) | 24 В |
| Вихідна потужність | 3 Вт (VCC = 16 В, RL = 8 Ом) |
| Гармонійні спотворення | 1,2% |
| Вхідний опір | 40 кОм |
| Споживаний струм | 35 мА (без сигналу) |
| Робоча температура | -20°C до +75°C |
| Корпус | SIP-10F |
Інструкція
- Підключення живлення: Подавайте стабільну напругу 16 В для оптимальної роботи.
- Підключення навантаження: Використовуйте динамік з опором 8 Ом.
- Фільтрування шумів: Встановіть конденсатори 1000 мкФ на виході та 0,1 мкФ для живлення.
- Регуляція гучності: Використовуйте вбудований електронний регулятор гучності через керування сигналами.
- Охолодження: Використовуйте радіатор для забезпечення теплообміну при тривалій роботі.
аудіопідсилювач LA4285, монофонічний підсилювач потужності, 3 Вт аудіопідсилювач, регулятор гучності LA4285, SIP-10F підсилювач, підсилювач для телевізорів, мікросхема SANYO LA4285, низькоспотворювальний підсилювач, аудіопідсилювач для побутової техніки.
аудіо підсилювач LA4285, підсилювач потужності на 3 Вт, мікросхема для телевізорів, SIP-10 корпус, регулятор гучності LA4285, мікросхема SANYO, низький рівень шуму підсилювач, підсилювач для побутових пристроїв.
Короткий опис
LA4285 — це 3-ватний моно аудіопідсилювач з вбудованим регулятором гучності, що забезпечує ефективну та просту інтеграцію у телевізори та інші аудіопристрої.
Особливості
Компактний дизайн, низький рівень шумів, електронний регулятор гучності, мінімальні зовнішні компоненти.
Призначення
Для використання в телевізійних приймачах, аудіосистемах, портативних пристроях і побутовій техніці.
| Електронні компоненти | |
| Корпус | HSIP-10 |
| Аналоги | |
| Тип | Підсилювач низької частоти |
| Потужність, Вт | 3.0 Вт |
| Напруга живлення, В max | 16.0 Вольт |
