Кнопка LAS3-16H-11E IP67 12-24V || червона з фіксатором та конектором
Документація pdf

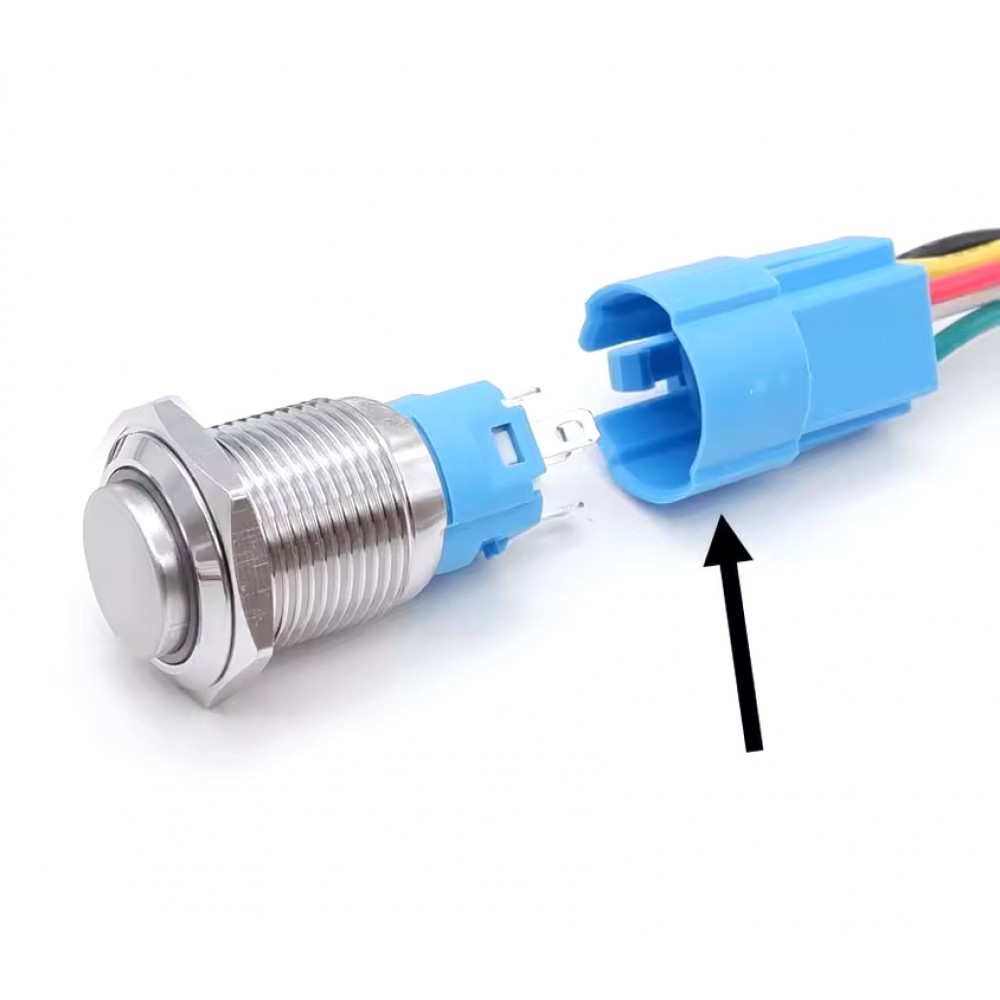

Металева кнопка-фіксатор LAS3-16H-11E IP67 12-24 В — червоне підсвічування, швидкий конектор
Опис
Компактна металева кнопка діаметром 16 мм із самофіксацією 1NO + 1NC, червоним LED (12-24 В DC) та знімним швидкоз’ємним конектором. Корпус із нержавіючої сталі витримує пил, струмені води та короткочасне занурення (IP67), а контактна група на 3 A 250 VAC гарантує надійну роботу в системах керування, живлення та автомобільній електроніці LAS3-16F-11D.
Основні характеристики
-
Монтажний отвір — Ø 16 мм
-
Тип дії — фіксація (latching) «утопив – зафіксував / натиснув – відпустив»
-
Контакти — 1 замикаючий (NO) + 1 розмикаючий (NC)
-
Номінальний струм/напруга контактів — 12-24V
-
Ресурс електричний — ≥ 50 000 циклів LAS3-16F-11D
-
Ресурс механічний — ≥ 1 000 000 натискань
-
Ступінь захисту фронтальної частини — IP67
-
Матеріал корпуса/кнопки — нержавіюча сталь LAS3-16F-11D
-
Підсвічування — LED червоний, 12-24 В DC, ≤ 20 mA
-
Температура роботи — -20 … +55 °C LAS3-16F-11D
-
Термінал — під пайку 2,8 мм + пластиковий конектор із проводами (5×200 мм)
-
Крутильний момент гайки — 5-14 N·m LAS3-16F-11D
Специфікація
| Параметр | Значення |
|---|---|
| Діаметр монтажного отвору | 16 мм |
| Функція | Latching (фіксація) |
| Схема контактів | 1NO + 1NC |
| Номінальний струм | 5 A |
| Номінальна напруга | 12-24V |
| Опір контактів (початковий) | ≤ 50 mΩ LAS3-16F-11D |
| Опір ізоляції | ≥ 1000 MΩ @ 500 V DC LAS3-16F-11D |
| Діелектрична міцність | 2000 V AC 50/60 Hz LAS3-16F-11D |
| Ступінь захисту | IP67 (фронтальна частина) |
| LED колір / напруга | Червоний, 12-24 V DC |
| Матеріал | Нержавіюча сталь / PA66 (база) |
| Довжина проводів | ~200 мм, 0,5 мм² |
| Робоча t° | –20 … +55 °C |
| Момент затягування | 5-14 N·m |
Інструкція
- Висвердліть у панелі отвір Ø 16 мм, зачистіть кромку
- Вставте кнопку спереду, зсередини накрутіть гайку; затягніть 5-14 N·m
- Під’єднайте конектор:
- – C (спільний), NO, NC
- – LED «+» (червоний провід), LED «–» (чорний)
- Подайте живлення 12-24 V DC на LED, силові контакти під’єднайте до кола навантаження ≤3 A
- Перевірте роботу: перше натискання — вмикає, друге — вимикає
кнопка фіксатор 16 мм, металевий гермовимикач, кнопка з підсвічуванням 12-24 В, червона кнопка IP67, latching push button, самофіксуючий вимикач, кнопка start-stop, кнопка для панелі керування, кнопка з конектором, кнопка 1NO 1NC, кнопка стаціонарна, кнопка для авто, промислова кнопка, водозахищена кнопка, кнопка з нержавіючої сталі
кнопка-фіксатор LAS3-16H-11E, кнопка IP67 16 мм, червона LED кнопка 12-24 V, металевий push button switch, latching switch 1NO 1NC, водонепроникна кнопка, кнопка для станка ЧПУ, кнопка пуск-стоп, герметична кнопка для авто, кнопка аварійного вимикача, індустріальна кнопка керування, кнопка з проводами, нержавіючий вимикач, світлодіодна кнопка
| Кнопки | |
| Кількість контактів, шт. | 5 |
| Тип | кнопочний перемикач |
| Номінальна напруга, В | 12.0 - 24.0 Вольт |
| Номінальний струм, А | 5.0 А х 12В |
| Діаметр, мм | 16.0 мм |
| Підсвітка | Є |
| Фіксатор положення | Є |
| Колір | Червоний |
