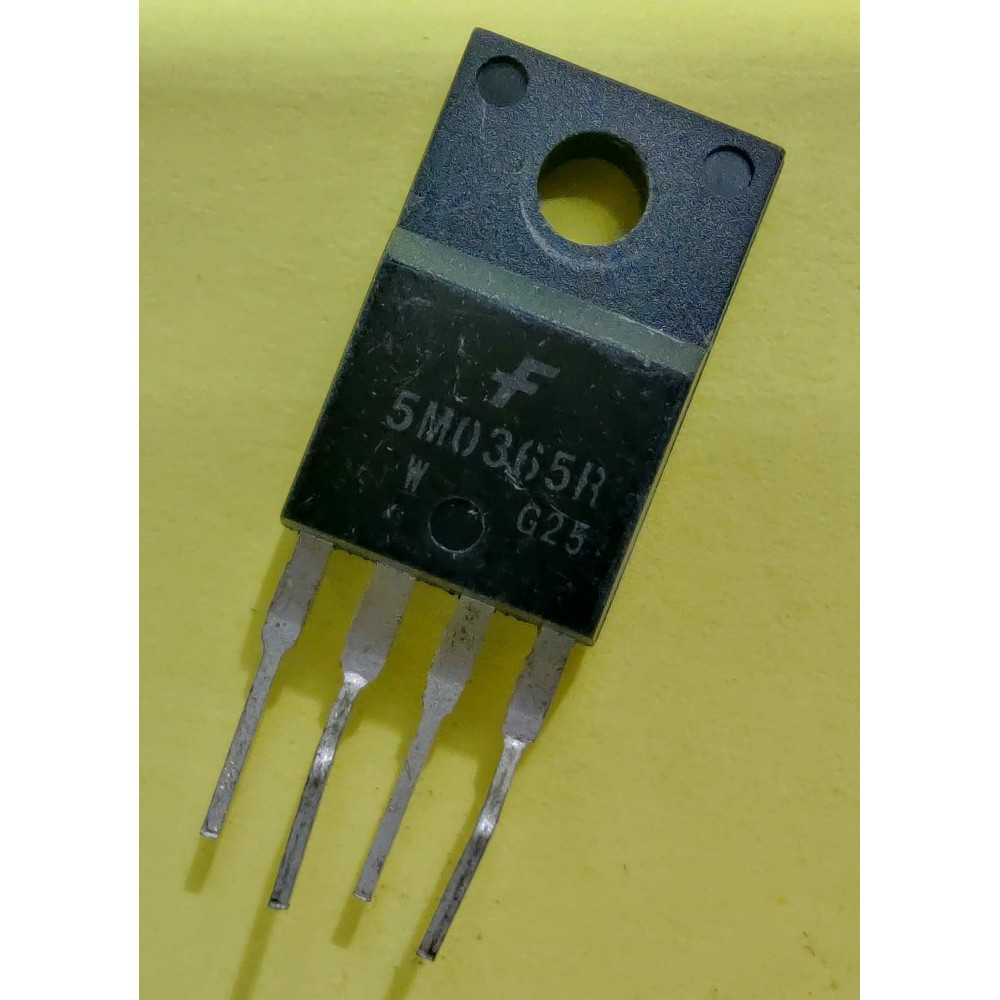

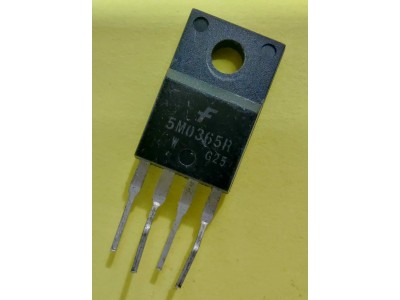

KA5M0365RTU || Шім-контролер TO-220

KA5M0365RTU Шім-контролер з вбудованим високовольтним ключем

Опис
  KA5M0365RTU – це інтегрований Fairchild Power Switch (FPS), спеціально розроблений для оффлайн блоків живлення (SMPS) з мінімальною кількістю зовнішніх компонентів. Цей пристрій поєднує високовольтний SenseFET і ШІМ-контролер струму. Він має низку функцій, таких як точна фіксована робоча частота, захист від перенапруги, захист від перевантаження по струму, функція автоматичного перезапуску та термозахист. Призначений для використання в DVD-програвачах, факсимільних апаратах, принтерах, адаптерах для камкордерів тощо.

Основні характеристики

• Робоча частота: 67 кГц.
• Максимальна напруга стоку: 650 В.
• Порогові напруги UVLO: запуск – 15 В, зупинка – 9 В.
• Захист від перенапруги: мінімум 25 В.
• Максимальний струм стоку: 3 А при 25°C.
• Загальна розсіювана потужність: 75 Вт.
• Тип корпусу: TO-220F-4L.

Специфікації

• Вхідна напруга (VCC): до 30 В.
• Струм старту: 100 мкА.
• Максимальна робоча температура: +160°C.
• Струм у стані очікування: 7-12 мА.
• Тепловий опір корпусу (θJC): 1,25°C/Вт.
• Статичний опір між стоком і витоком: до 4,5 Ом.

Переваги

• Зменшення кількості компонентів у схемі.
• Підвищення ефективності роботи пристрою.
• Компактний розмір і зниження ваги конструкції.
• Захист від екстремальних умов роботи.

Документація 5M065R pdf
