Скорочений опис
Опис KA3S0880RF - інтегрована схема Fairchild Power Switch (FPS), спеціально розроблена для імпульсних блоків живлення (SMPS). Вона об'єднує високовольтний транзистор SenseFET і ШІМ-контролер для зниження кількості... Читати далі...
Характеристики
Опис
KA3S0880RF - інтегрована схема Fairchild Power Switch (FPS), спеціально розроблена для імпульсних блоків живлення (SMPS). Вона об'єднує високовольтний транзистор SenseFET і ШІМ-контролер для зниження кількості компонентів, забезпечення стабільної роботи та підвищення надійності системи.
Основні характеристики
- Максимальна напруга стік-витік (V<sub>DS</sub>): 800 В.
- Робоча частота: до 100 кГц.
- Максимальний безперервний струм стоку: 5 А.
- Інтеграція: вбудований високовольтний SenseFET.
- Захисти: обмеження струму, захист від перевантаження, перенапруги (мінімум 25 В) і перегріву.
- Функції: автоматичний перезапуск після помилок, блокування низької напруги (UVLO).
Специфікації
| Параметр | Значення |
|---|---|
| Максимальна напруга V<sub>DS</sub> | 800 В |
| Постійний струм стоку (25°C) | 5 А |
| Пускова напруга (V<sub>START</sub>) | 15 В |
| Напруга зупинки (V<sub>STOP</sub>) | 9 В |
| Робоча частота (f<sub>OSC</sub>) | до 100 кГц |
| Розсіювання потужності | до 50 Вт |
| Робоча температура | -25°C до +85°C |
Інструкція
- Підключення: Під'єднайте висновки GND, Drain, VCC і FB згідно схеми застосування.
- Живлення: Забезпечте стабільне джерело живлення для VCC з напругою 9–30 В.
- Захист: Переконайтеся, що схема має належний захист від перевантаження та перегріву.
- Зворотний зв'язок: Використовуйте FB для регулювання вихідної напруги.
KA3S0880RF, Fairchild Power Switch, високовольтний SenseFET, ШІМ-контролер, SMPS, імпульсний блок живлення, захист від перевантаження, автоматичний перезапуск, стабілізатор напруги.
KA3S0880RF купити, технічні характеристики KA3S0880RF, інтегрований блок живлення, SMPS контролер, високовольтний транзистор, Fairchild Semiconductor.
Документація ka3s0880rf pdf
| Електронні компоненти | |

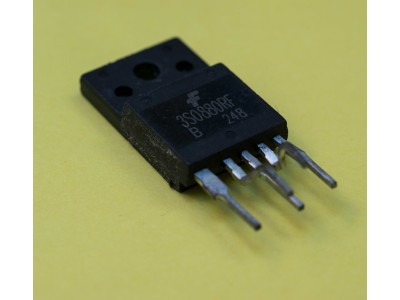

| Корпус | TO-3PF-5 |
| Тип | Шім контролер |
| Потужність, Вт | 190 Вт |
| Напруга живлення, В max | |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 800V |
| Максимальний струм навантаження, А | 8.0 А |
| Частота, Мгц | 150kHz |
