Кабелі Dupont (перемички 2,54 мм)

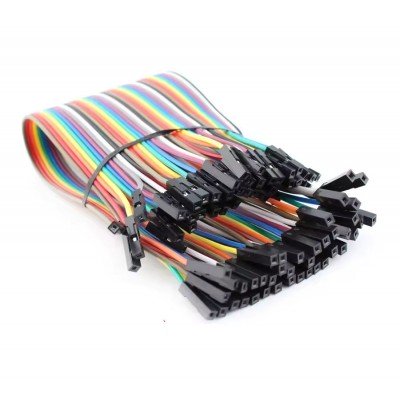

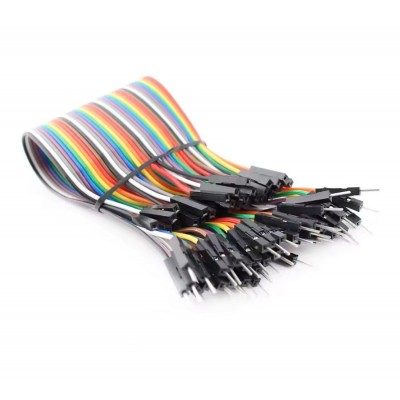

Кабелі Dupont - це гнучкі з'єднувальні провідники з конекторами під крок 2,54 мм для швидкого монтажу без пайки. Застосовуються з макетними платами, pin header, Arduino, ESP, Raspberry Pi, датчиками та модулями. Ідеальні для прототипування, навчання та сервісних робіт.

Типи та комплектації

• За типом кінців: Male-Male (штекер-штекер), Male-Female (штекер-гніздо), Female-Female (гніздо-гніздо)

• Крок контактів: 2,54 мм

• Довжини: 10 / 20 / 30 / 50 / 100 см (можливі інші)

• Провідник: AWG28-AWG26, мідь (часто луджена), ізоляція PVC або силікон

• Форм-фактор: поодинокі дроти або плоскі шлейфи 10/20/40 жил з можливістю роз'єднання

• Корпуси роз'ємів: 1x1...1x40 з перестановкою контактів у холдерах Dupont

Застосування

• Підключення датчиків, модулів, дисплеїв і сервоприводів до MCU/Arduino/ESP/Raspberry Pi

• З'єднання вузлів на макетній платі, швидка діагностика та тестування

• Тимчасові підключення під час навчальних лабораторних робіт

Як обрати

• Тип кінців:

  • M-M - для з'єднань між двома гніздами (макетка ↔ макетка)

  • M-F - універсальний варіант (пін ↔ гніздо)

  • F-F - для з'єднань двох пінів/штирів

• Товщина проводу: для сигналів і малих струмів достатньо AWG28, для живлення та більшої надійності - AWG26 або товстіше

• Матеріал ізоляції: PVC - бюджетно, силікон - гнучкіше й довговічніше

• Довжина: беріть мінімально необхідну, щоб зменшити падіння напруги та наводки

• Набори: для старту зручно брати шлейфи на 20-40 жил з різними типами кінців

Технічні зауваги

• Рекомендовані для низьковольтних ланцюгів: типово 3,3-5 В DC (у простих схемах допустимо до 12 В)

• Типові струми: до ~1 А для AWG28; для більших струмів використовуйте коротші й/або товстіші дроти

• Забезпечуйте надійний контакт і фіксацію, уникайте натягів та різких перегинів

Поради з експлуатації

• Маркуйте дроти за кольорами для зручності (живлення, земля, сигнали)

• Для довгих ліній і завадостійких середовищ використовуйте кручені пари або екранування

• Перевіряйте полярність перед подачею живлення

Поширені запитання

Чи підійдуть Dupont до будь-якої макетки?
Так, якщо використовується стандартний крок 2,54 мм.

Чи можна подавати живлення через Dupont?
Так, для малих струмів. Для вищих струмів краще обирати товстіші провідники або окремі силові лінії.
