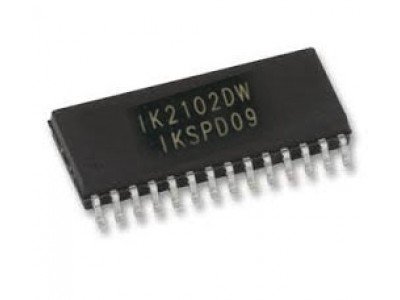

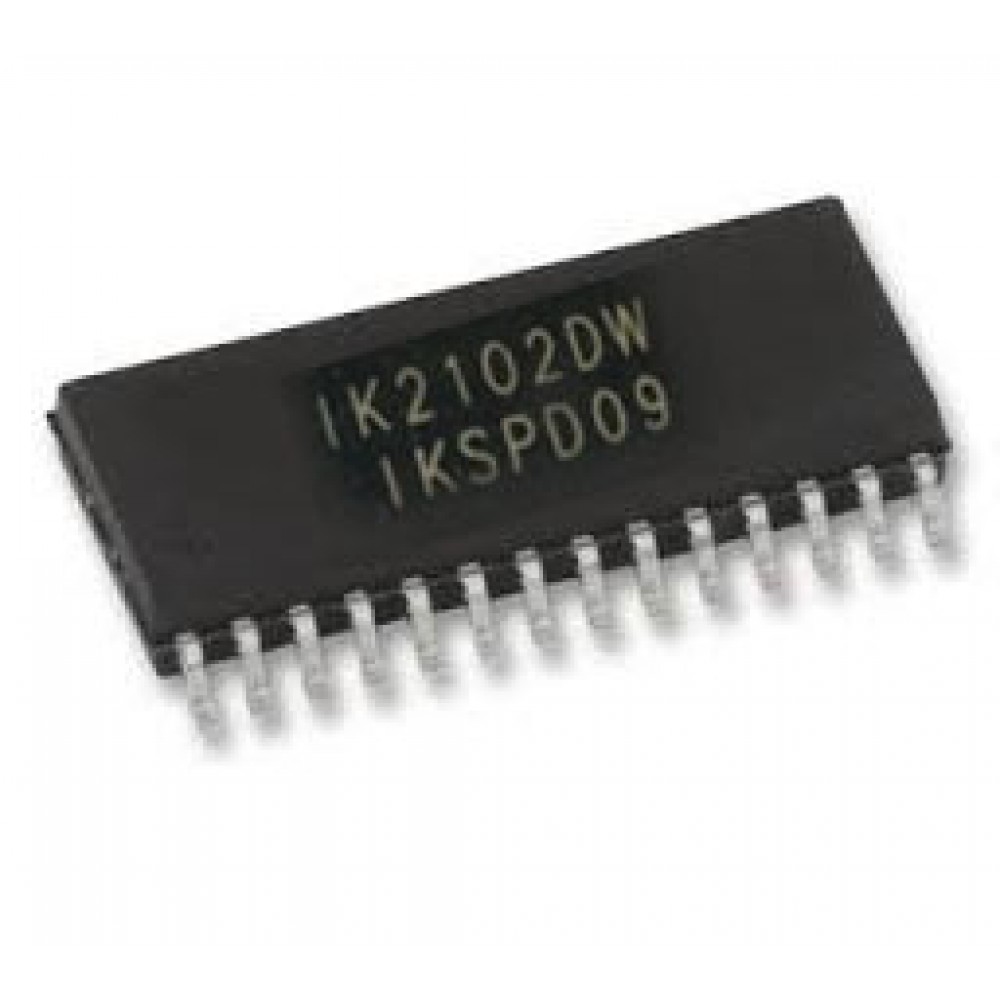

IK2102DW || LED Driver IC SOP-28

Опис

    IK2102 - спеціалізований драйвер для LED-дисплеїв із можливістю управління до 7 розрядів по 10 сегментів або 4 розрядів по 13 сегментів. Мікросхема підтримує функцію сканування клавіш і використовує серійний інтерфейс для з'єднання з мікроконтролером. Завдяки інтегрованим функціям, таким як 8-рівневе регулювання яскравості та захист від перегріву, IK2102 забезпечує простоту інтеграції в пристрої з низьким енергоспоживанням.

Основні характеристики

• Дисплей: Підтримка LED-дисплеїв 4x13 або 7x10.
• Інтерфейс: Серійний інтерфейс з частотою до 500 кГц.
• Напруга живлення: 3,0–5,5 В.
• Ток сегмента:
  • 10 мА при VDD = 3,3–5,5 В.
  • 20 мА при VDD = 5,0 В.
• Сканування клавіш: 10x2 матриця.
• Діапазон температур: -40°C до +85°C.
• Корпус: SOP-28 або TSSOP-28.

Специфікації

Інструкція

1. Підключення до живлення: Забезпечте стабільну напругу живлення 3,0–5,5 В з конденсатором 0,1 мкФ для стабілізації.
2. Інтеграція з дисплеєм: Підключіть LED-дисплей до сегментних і розрядних виходів відповідно до специфікацій.
3. Сканування клавіш: Використовуйте вхідні піни K1-K2 для організації матриці клавіш.
4. Програмування: Використовуйте серійний інтерфейс для налаштування команд відображення, яскравості та сканування.
5. Захист: Передбачте заходи для теплового захисту і стабільності напруги.
