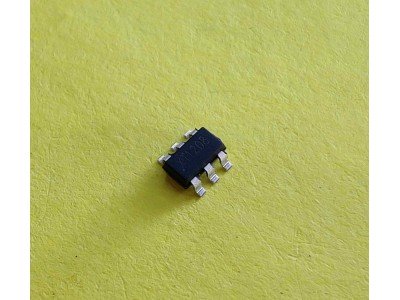

HM1549 || DC-DC перетворювач SOT23-6

Схема HM1549 pdf

Повний опис

   HM1549 - високоефективний перетворювач постійного струму з підвищенням напруги, що працює в режимі фіксованої частоти. Призначена для компактних і малопотужних пристроїв, мікросхема забезпечує вихідну напругу до 28 В з вхідною напругою 2–24 В. Інтегрований MOSFET з опором 80 мОм і частотою комутації 1,2 МГц дозволяє використовувати мініатюрні компоненти для економії місця. Вбудований захист від перевантаження, перегріву та блокування низької напруги забезпечує надійність і безпеку роботи.

Основні характеристики

• Вхідна напруга: 2–24 В
• Вихідна напруга: До 28 В
• Інтегрований MOSFET: Опір 80 мОм
• Частота комутації: 1,2 МГц
• Максимальний струм перемикання: 4 А
• Вбудований захист: Від перевантаження, тепловий захист, блокування низької напруги (UVLO)
• Компактний корпус: SOT-23-6

Специфікації

Інструкція

1. Встановлення вихідної напруги: Використовуйте резистивний подільник для налаштування вихідної напруги.
2. Підбір індуктора: Використовуйте індуктори 2,2–10 мкГн із низьким DCR для зменшення втрат енергії.
3. Вибір конденсаторів: Використовуйте керамічні конденсатори з низьким ESR (10–22 мкФ для виходу, 22 мкФ для входу).
4. Захист діода: Використовуйте діод Шотткі з напругою зворотного пробою, що перевищує вихідну напругу.
5. Монтаж: Дотримуйтесь рекомендацій щодо розведення друкованої плати для мінімізації шуму і втрат.

  мікросхема HM1549, перетворювач постійного струму, step-up регулятор HM1549, DC-DC конвертер, високоефективний регулятор напруги, SOT-23-6 конвертер, підвищення напруги, 28 В вихідний регулятор.

  перетворювач HM1549, підвищуючий регулятор напруги, DC-DC конвертер HM1549, мікросхема для батарейних пристроїв, високоефективний регулятор HM1549, 28 В вихідна напруга, мікросхема в корпусі SOT-23-6.

Кодування :

• U16J3, KCBAD, B628 , XT1208
• U16F3
• B628

Аналог : SY7208, XT1208, TCS9300

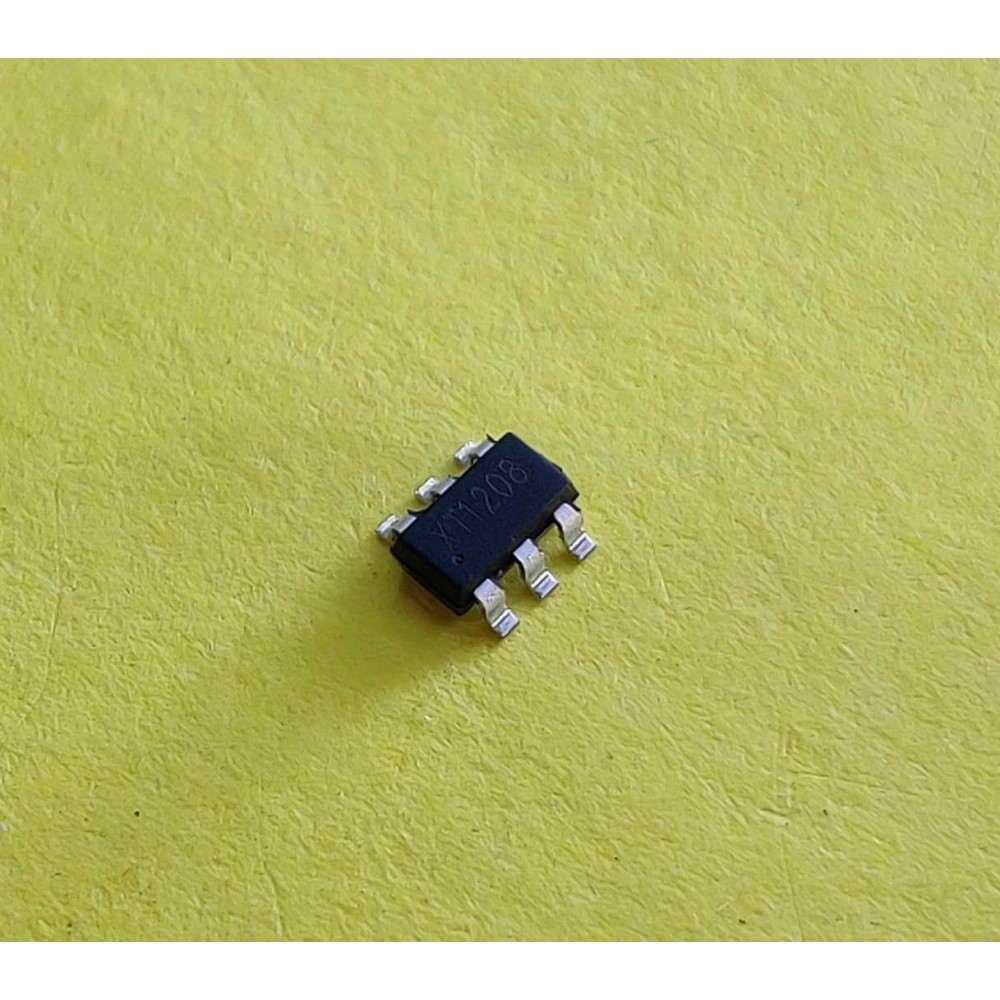

XT1208 ( U16J3 ) (SOT23-6)
