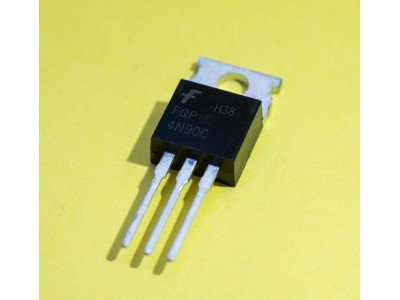

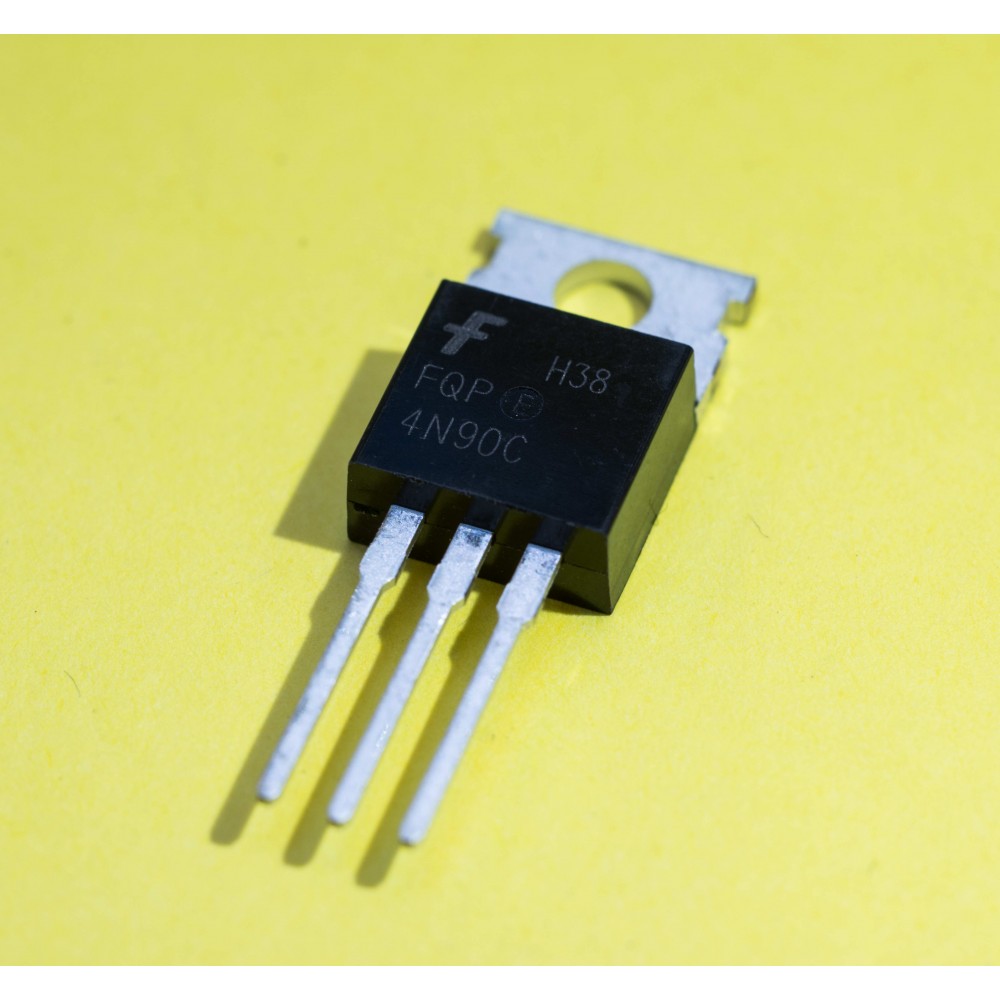

FQP4N90C || МОП- транзистор

Документація FQP4N90C pdf

Опис FQP4N90C

FQP4N90C — це високовольтний N-канальний MOSFET (метал-оксид-напівпровідниковий польовий транзистор), вироблений компанією ON Semiconductor (раніше Fairchild Semiconductor). Основні характеристики цього транзистора включають:

• Максимальна напруга стік-витік (V_DS): 900 В
• Безперервний струм стоку (I_D): 3.8 А (при 25°C)
• Імпульсний струм стоку (I_DM): 15 А
• Напруга затвор-витік (V_GS): ±30 В
• Опір стік-витік (R_DS(on)): 4.3 Ом (максимум) при V_GS = 10 В
• Розсіювана потужність (P_D): 125 Вт (при 25°C)
• Максимальна температура переходу (T_J): 150°C
• Корпус: TO-220

Призначення FQP4N90C

Транзистор FQP4N90C призначений для використання в високовольтних застосуваннях, таких як:

• Джерела живлення: Забезпечує ефективне перетворення енергії в блоках живлення.
• Імпульсні джерела живлення (SMPS): Використовується як ключовий елемент для ефективного керування перетворенням напруги.
• DC-DC перетворювачі: Допомагає в ефективному перетворенні постійного струму з однієї напруги на іншу.
• Драйвери моторів: Застосовується для керування електродвигунами в різних пристроях.
• Високовольтні освітлювальні схеми: Використовується в системах освітлення, що працюють під високою напругою.

Основні характеристики

• Висока напруга: Витримує напругу до 900 В, що робить його придатним для високовольтних застосувань.
• Низький R_DS(on): Забезпечує високу ефективність і знижені втрати потужності.
• Висока струмова здатність: Може працювати з безперервним струмом до 3.8 А і імпульсним струмом до 15 А.
• Теплова ефективність: Може розсіювати до 125 Вт, що важливо для потужних застосувань.

Типове застосування

У типових імпульсних джерелах живлення (SMPS) FQP4N90C використовується як перемикач для ефективного перетворення змінного струму в постійний. Завдяки своїм високовольтним і струмовим характеристикам, а також низькому опору стік-витік, цей транзистор є ідеальним вибором для таких високочастотних схем.
