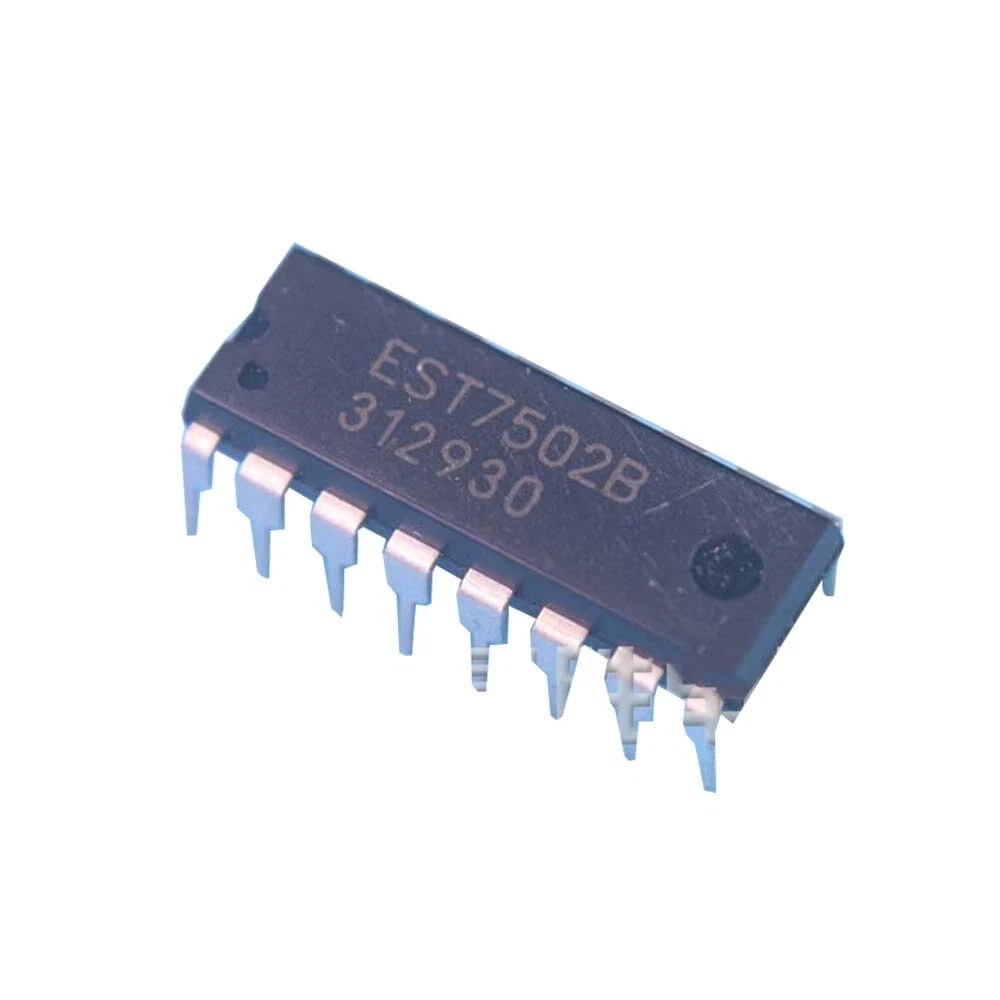

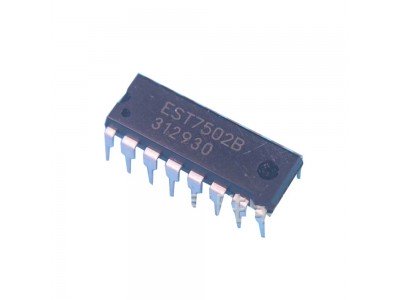

Мікросхема EST7502B || PWM - контролер
Опис
EST7502B - високопродуктивний двоканальний ШІМ-контролер, розроблений для керування напівмостовими та повномостовими джерелами живлення. Мікросхема забезпечує стабільну роботу імпульсного блока живлення, підтримує синхронізацію, регулювання частоти та має вбудовані функції захисту. Використовується у схемах зворотного ходу, forward, half-bridge, full-bridge, а також у перетворювачах постійної напруги.
Основні характеристики
- Тип: ШІМ-контролер
- Корпус: SOP-16
- Кількість каналів: 2
- Робоча напруга живлення: 10-20 В
- Робоча частота: до 500 кГц
- Опорна напруга: 5,0 В ±2 %
- Вбудований підсилювач помилки
- Можливість синхронізації з іншими контролерами
- Захист від перенапруги (OVP)
- Захист від короткого замикання (SCP)
- Захист від низької напруги живлення (UVLO)
- Робочий температурний діапазон: від −40 °C до +125 °C
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | PWM контролер |
| Корпус | SOP-16 |
| Кількість каналів | 2 |
| Напруга живлення (Vcc) | 10-20 В |
| Опорна напруга | 5,0 В ±2 % |
| Робоча частота | до 500 кГц |
| Робочий струм | 6 мА (тип.) |
| Захисти | OVP, UVLO, SCP |
| Тип застосування | Half-bridge, Full-bridge |
| Температура роботи | −40 °C ... +125 °C |
| Виробник | EST Semiconductor |
Інструкція
- Підключіть вивід VCC до стабілізованого джерела живлення 12-15 В.
- Вивід VREF (5 В) можна використовувати для живлення зовнішніх схем керування.
- Виводи RT/CT задають частоту генератора (за допомогою резистора та конденсатора).
- Вхід FEED використовується для сигналу зворотного зв’язку.
- Виходи OUTA та OUTB підключаються до затворів зовнішніх MOSFET транзисторів.
- Використовуйте ланцюг RC на піні COMP для компенсації стабілізації напруги.
- Забезпечте правильне заземлення усіх аналогових і силових контурів для уникнення шумів.
