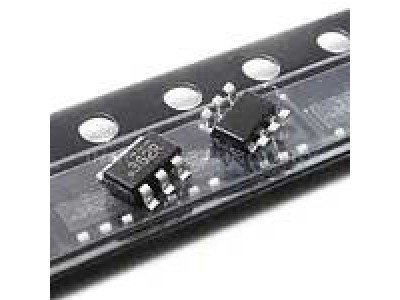

CR6863B || PWM - контролер SOT23-6

Виробник(бренд ): Chip-Rail
Код товару: 2318006
Виробник(бренд ): Chip-Rail
Код товару: 2318006

Скорочений опис


Мікросхема CR6863B | PWM контролер | SOT23-6 Опис    CR6863B - високоефективний PWM-контролер для імпульсних AC/DC блоків живлення, зарядних пристроїв, телевізорів, моніторів та іншої силової електроніки. Мікросхем... Читати далі...

Характеристики


Напруга живлення, В - 8.5V—36.5V
Потужність, Вт -
Вхідна напруга, В - 8.5V—36.5V
Вихідна напруга, В -
Максимальний струм навантаження, А -
Тип - PWM - контролер
Частота, Мгц - 65kHz
Корпус - SOT23-6
Аналоги -
Переглянути всі характеристики

20.6 грн.

  • Виробник(бренд ): Chip-Rail
  • Код товару: 2318006
  • Наявність: На складі 28


Купуйте впевнено
Швидка відправка Оплата до 13:00 - відправлення цього ж робочого дня
Доставка по Україні Нова пошта
Зручна оплата На картку, при самовивозі або післяплата
Обмін і повернення За умовами магазину та законодавством України
Детальні умови

Мікросхема CR6863B | PWM контролер | SOT23-6

Опис

   CR6863B - високоефективний PWM-контролер для імпульсних AC/DC блоків живлення, зарядних пристроїв, телевізорів, моніторів та іншої силової електроніки. Мікросхема працює в комбінованому режимі CCM + PFM, що дозволяє забезпечити стабільну роботу під навантаженням та зменшити енергоспоживання при малому навантаженні.

CR6863B використовує зовнішній силовий MOSFET та формує керуючі імпульси на його затворі. Типова частота PWM становить 65 кГц, а фактичний робочий діапазон знаходиться приблизно в межах 60-70 кГц. При зниженні навантаження контролер автоматично зменшує частоту, а мінімальна частота PFM становить близько 22 кГц. Це дозволяє знизити втрати в режимі очікування та уникнути небажаного звукового шуму.

Мікросхема має широкий робочий діапазон живлення, вбудований м'який запуск, захист від перевантаження, перевищення напруги VDD, перегріву та поциклове обмеження струму. Також реалізовані компенсація нахилу сигналу, leading-edge blanking та частотне розмиття, яке допомагає зменшити рівень EMI.

  CR6863B випускається у компактному корпусі SOT23-6L та добре підходить як для ремонту імпульсних блоків живлення, так і для розробки нових компактних AC/DC перетворювачів.

Основні характеристики

  • Виробник: Chip-Rail
  • Модель: CR6863B
  • Тип: PWM контролер
  • Категорія: AC/DC controller, offline switcher
  • Корпус: SOT23-6L
  • Кількість виводів: 6
  • Тип монтажу: SMD
  • Режим керування: CCM + PFM
  • Тип керування: Current Mode PWM
  • Тип силового ключа: зовнішній MOSFET
  • Типова частота PWM: 65 кГц
  • Діапазон частоти PWM: 60-70 кГц
  • Мінімальна частота PFM: близько 22 кГц
  • Рекомендована напруга VDD: 12-34 В
  • Розширений робочий діапазон VDD: 8,5-36,5 В
  • Максимальна напруга VDD: 38 В
  • Типовий струм запуску: 3 мкА
  • Максимальний струм запуску: 10 мкА
  • Типовий робочий струм: 2,5 мА
  • Максимальний робочий струм: 3,5 мА
  • Максимальний коефіцієнт заповнення: близько 80%
  • Soft Start: є
  • Час Soft Start: близько 2,5 мс
  • Захист від перевантаження: є
  • Захист від перегріву: є
  • Захист VDD OVP: є
  • UVLO: є
  • Cycle-by-cycle current limit: є
  • Leading Edge Blanking: є
  • Frequency Jitter: є
  • Робоча температура: -20...+85°C
  • Діапазон температури кристала: -40...+150°C
  • ESD HBM: до 2 кВ
  • Максимальна потужність типової системи за даними виробника: до 65 Вт
  • Маркування корпусу для цієї серії: 6863 / 58AP залежно від партії

Офіційна сторінка Chip-Rail для CR6863B вказує максимальну потужність застосування до 65 Вт, зовнішній силовий транзистор та низьке енергоспоживання в режимі очікування.

Специфікація

Параметр Значення
Виробник Chip-Rail
Модель CR6863B
Тип PWM контролер
Топологія керування CCM + PFM
Тип керування Current Mode
Корпус SOT23-6L
Монтаж SMD
Кількість виводів 6
Живлення VDD 8,5-36,5 В
Рекомендований VDD 12-34 В
Абсолютний максимум VDD 38 В
Частота PWM 65 кГц типово
Діапазон частоти 60-70 кГц
Мінімальна PFM частота 22 кГц
Максимальний Duty Cycle 80% типово
Струм запуску 3 мкА типово
Робочий струм 2,5 мА типово
CRM струм 0,6 мА типово
Soft Start 2,5 мс
Leading Edge Blanking 300 нс
OCP delay 90 нс
OCP threshold 0,45 В типово
OTP 150°C
OTP гістерезис 30°C
VDD OVP 36,5 В типово
UVLO старт 17,4 В типово
UVLO відключення 8,5 В типово
FB open voltage 5,8 В
OLP FB voltage 4,4 В
OLP delay 60 мс
Gate clamp 11,5 В
Робоча температура -20...+85°C
Температура переходу -40...+150°C
ESD HBM 2 кВ
Максимальна потужність системи До 65 Вт
Зовнішній MOSFET Так

Електричні параметри наведені відповідно до datasheet CR6863B, за умов VDD = 18 В та TA = 25°C, якщо не зазначено інше.

Розпіновка

Вивід Позначення Призначення
1 GND Загальний провід
2 FB Вхід зворотного зв'язку
3 NC Не використовується
4 CS Вхід контролю струму
5 VDD Живлення мікросхеми
6 GATE Вихід керування затвором MOSFET

Розташування виводів у корпусі SOT23-6L підтверджене datasheet виробника.

Призначення виводів

1 - GND
Загальний вивід мікросхеми.

2 - FB
Вхід зворотного зв'язку. Разом із сигналом CS визначає коефіцієнт заповнення PWM та впливає на робочу частоту.

3 - NC
Не використовується. Не потребує підключення.

4 - CS
Вхід контролю струму. Підключається до вимірювального резистора в ланцюзі джерела зовнішнього MOSFET.

5 - VDD
Вхід живлення контролера.

6 - GATE
Вихід драйвера зовнішнього силового MOSFET.

Особливості

CR6863B має багаторежимне керування. При значному навантаженні контролер працює в PWM режимі з частотою близько 65 кГц. При зменшенні навантаження переходить у PFM, знижуючи частоту перемикання, а при ще меншому навантаженні активується режим CRM для додаткового зменшення споживання.

Вбудована синхронна slope compensation покращує стабільність системи при високому коефіцієнті заповнення та зменшує ризик субгармонічних коливань.

Функція frequency jitter змінює робочу частоту приблизно в межах ±6% навколо центральної частоти 65 кГц. Це розподіляє спектральну енергію за ширшим діапазоном частот і допомагає зменшити EMI.

Система захисту

CR6863B має комплекс вбудованих захистів:

  • UVLO - блокування при недостатній напрузі живлення;
  • VDD OVP - захист від надмірної напруги VDD;
  • OTP - захист від перегріву;
  • OCP - захист від перевищення струму;
  • Cycle-by-cycle current limit - обмеження струму кожного циклу;
  • OLP - захист від перевантаження;
  • Soft Start - обмеження навантаження на MOSFET під час запуску;
  • Leading Edge Blanking - фільтрація імпульсних завад на вході CS.

Температура спрацювання внутрішнього захисту OTP становить приблизно 150°C, гістерезис близько 30°C.

Переваги

  • Широкий діапазон VDD
  • Низький стартовий струм
  • Низьке енергоспоживання в режимі очікування
  • CCM + PFM керування
  • Частота PWM 65 кГц
  • Зниження частоти при малому навантаженні
  • Мінімальна частота близько 22 кГц
  • Вбудований Soft Start
  • Вбудований захист OVP
  • Вбудований OCP
  • Вбудований OTP
  • Захист від перевантаження
  • UVLO
  • Cycle-by-cycle current limiting
  • Frequency Jitter для зниження EMI
  • Leading Edge Blanking
  • Вбудована slope compensation
  • Компактний корпус SOT23-6
  • Зовнішній MOSFET дозволяє підбирати силовий ключ під необхідну потужність
  • Підходить для блоків живлення потужністю до 65 Вт у типових застосуваннях

Призначення

CR6863B використовується як керуюча мікросхема у високовольтних імпульсних джерелах живлення з гальванічною розв'язкою або іншими відповідними топологіями.

Основні сфери застосування:

  • AC/DC адаптери;
  • зарядні пристрої;
  • імпульсні блоки живлення;
  • телевізори;
  • монітори;
  • приставки;
  • мережеве обладнання;
  • накопичувачі даних;
  • побутова електроніка;
  • LED блоки живлення;
  • компактні SMPS;
  • ремонт силових плат.

Виробник прямо вказує серед типових застосувань AC/DC адаптери, зарядні пристрої, блоки живлення телевізорів та моніторів, а також живлення пристроїв зберігання даних.

Типова логіка роботи

Після подачі живлення VDD контролер очікує досягнення порога запуску приблизно 17,4 В. Після цього запускається Soft Start, протягом якого струм зовнішнього MOSFET поступово збільшується до робочого значення.

При нормальному навантаженні CR6863B працює на частоті близько 65 кГц. При зменшенні навантаження переходить у PFM, поступово знижуючи частоту до приблизно 22 кГц.

Якщо VDD зменшується приблизно до 8,5 В, спрацьовує UVLO і контролер припиняє роботу.

Типова схема використання

Основні зовнішні елементи:

  • силовий MOSFET;
  • імпульсний трансформатор;
  • струмовимірювальний резистор CS;
  • ланцюг живлення VDD;
  • оптопара або інший ланцюг зворотного зв'язку;
  • випрямний міст;
  • EMI-фільтр;
  • вихідний випрямляч;
  • фільтрувальні конденсатори.

Контролер не містить вбудованого високовольтного силового MOSFET, тому зовнішній транзистор підбирається відповідно до потужності та напруги конкретного блока живлення.

Граничні параметри

  • VDD: -0,3...38 В
  • FB: -0,3...7 В
  • CS: -0,3...7 В
  • Температура пайки: до 260°C протягом 10 с
  • Температура кристала: -40...+150°C
  • ESD HBM: 2 кВ

Перевищення граничних значень може призвести до пошкодження мікросхеми.

Розміри корпусу SOT23-6

Основні габарити корпусу:

  • довжина D: 2,72-3,12 мм;
  • ширина E: 2,60-3,00 мм;
  • ширина корпусу E1: 1,40-1,80 мм;
  • максимальна висота: 1,25 мм;
  • крок виводів: 0,95 мм;
  • відстань між крайніми виводами: 1,90 мм;
  • ширина виводу: 0,38-0,48 мм;
  • довжина виводу: 0,30-0,60 мм.

Розміри відповідають документації на корпус SOT23-6L CR6863B.

Важливо перед заміною

Перед встановленням CR6863B у несправний блок живлення рекомендується перевірити:

  • зовнішній MOSFET;
  • струмовимірювальний резистор CS;
  • резистори запуску VDD;
  • електролітичний конденсатор VDD;
  • оптопару;
  • TL431 або інший елемент зворотного зв'язку;
  • випрямні діоди;
  • трансформатор;
  • відсутність короткого замикання на вторинній стороні.

Якщо замінити лише контролер без усунення первинної несправності, нова мікросхема може повторно вийти з ладу.

Сумісні застосування

  • Блоки живлення телевізорів
  • Блоки живлення моніторів
  • AC/DC адаптери
  • Зарядні пристрої
  • SMPS
  • LED драйвери відповідної топології
  • Блоки живлення приставок
  • Блоки живлення роутерів
  • Побутова електроніка
  • Ремонтні плати живлення

   CR6863B, мікросхема CR6863B, CR6863B SOT23-6, PWM контролер CR6863B, ШІМ контролер 6863B, мікросхема 6863, контролер живлення SOT23-6, PWM controller 65 kHz, контролер AC DC блока живлення, мікросхема імпульсного блока живлення, контролер SMPS, CR6863 PWM, Chip-Rail CR6863B, мікросхема для блока живлення телевізора, контролер зарядного пристрою, PWM контролер з зовнішнім MOSFET, мікросхема 58AP, контролер CCM PFM

   CR6863B PWM контролер SOT23-6, мікросхема CR6863B Chip-Rail, CR6863B 65kHz PWM controller, контролер живлення CCM PFM, мікросхема для AC DC адаптера, контролер імпульсного блока живлення, CR6863B VDD 8.5 36.5V, PWM контролер для телевізора, ШІМ контролер для монітора, контролер SMPS SOT23-6, мікросхема 6863B для ремонту блока живлення, CR6863B external MOSFET controller, контролер з OCP OTP UVLO, PWM controller soft start, мікросхема для зарядного пристрою, контролер блока живлення 65W, CR6863B 6 pin, мікросхема 58AP SOT23-6

Примітка

CR6863B є саме контролером, а не інтегрованим силовим ключем. Для роботи необхідний зовнішній MOSFET. За офіційними даними виробника типове застосування допускає системи потужністю до 65 Вт, але фактична допустима потужність блока живлення визначається зовнішнім MOSFET, трансформатором, схемою охолодження, вхідною напругою та іншими компонентами.


Документція cr6863 pdf
Кодування:
 - 58AP
