Потужний двоканальний MOSFET CEM9926A у корпусі SOP-8 — рішення для Li-Ion захисту та DC-схем
Опис

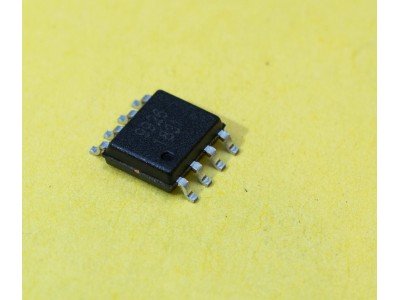

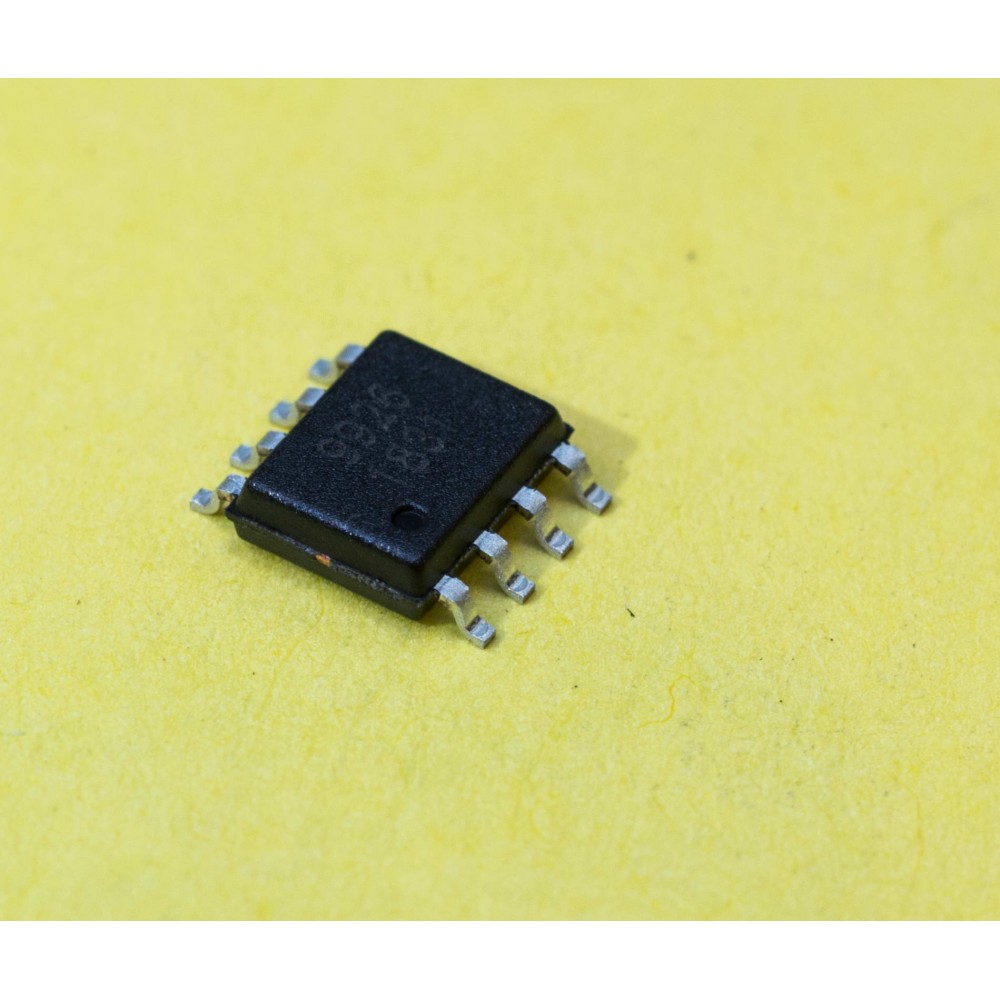

CEM9926A - двоканальний N-канальний MOSFET транзистор у компактному корпусі SOP-8, який забезпечує високу щільність струму та низький опір каналу. Завдяки технології low RDS(on) та напрузі до 20 В, CEM9926A широко використовується у схемах захисту літієвих акумуляторів, DC-DC перетворювачах, підсистемах керування живленням та портативній електроніці.
Основні характеристики
- Тип: Dual N-канальний MOSFET
- Конфігурація: 2 транзистори в одному корпусі
- Корпус: SOP-8 (поверхневий монтаж)
- Напруга стік-джерело (Vds): 20 В
- Струм стоку (Id): до 6 A
- Опір відкритого каналу RDS(on):
- – 33 мОм @ Vgs = 4.5 В
- – 50 мОм @ Vgs = 2.5 В
- Напруга затвор-джерело: ±12 В
- Напруга відкривання затвора: 0.5 – 1.2 В
- Температурний діапазон: -55°C…+150°C
- Застосування: Li-Ion battery protection, DC switch, LED-драйвери, зарядні пристрої
Специфікація
| Параметр | Значення |
|---|---|
| Тип транзистора | N-канальний MOSFET (x2) |
| Напруга стік-джерело (Vds) | 20 В |
| Струм стоку (Id) | до 6 A |
| Напруга затвор-джерело (Vgs) | ±12 В |
| Опір каналу RDS(on) | 33 мОм @ 4.5 В / 50 мОм @ 2.5 В |
| Напруга відкривання затвора | 0.5 – 1.2 В |
| Діод зворотної провідності | Є, Vf ~ 1.2 В @ 1.5 A |
| Корпус | SOP-8 |
| Монтаж | SMD (поверхневий) |
| Робоча температура | -55°C…+150°C |
Інструкція
- Монтується на друковану плату з використанням пайки (тип SOP-8).
- Забезпечте теплоотвід при використанні з високими струмами.
- Використовуйте в парі для реалізації H-мостів, перемикачів живлення або балансу літієвих елементів.
- Рекомендується використовувати згідно специфікації Vgs ±12 В.
CEM9926A, MOSFET CEM9926, подвійний MOSFET SOP-8, транзистор для акумулятора, MOSFET N-канальний 6А, CEM9926 dual MOSFET, транзистор у корпусі SOP-8, транзистор для зарядного, транзистор для захисту літію, транзистор для DC-DC, транзистор 20V 6A, N-channel MOSFET dual, CEM9926A datasheet, транзистор для BMS, транзистор з низьким RDSon, транзистор парний, MOSFET на плату, транзистор 9926, електронний ключ, SMD транзистор
CEM9926A, dual MOSFET SOP-8, транзистор N-канальний 6А, MOSFET CEM9926, транзистор 20V 33mOm, SMD MOSFET подвійний, CEM9926A datasheet, транзистор для BMS, транзистор для захисту Li-Ion, MOSFET 9926A, мікросхема захисту батареї, транзистор SOP-8 монтаж, транзистор з низьким опором каналу, електронний ключ SOP8, SMD транзистор 6А, транзистор Amps 6A 20V, компонент для акумуляторів, мікросхема живлення, транзистор із вбудованим діодом
Документація CEM9926A pdf
| Електронні компоненти | |
| Корпус | SOP-8 |
| Тип | Dual N-Channel транзистор |
| Напруга, В | 20 |
| Діоди | |
| Максимальний прямий струм | 6 А |
