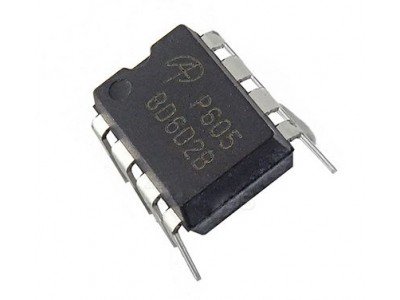

AOP605 || комплементарна пара N-канальних і P-канальних MOSFET DIP-8

Мікрсхема AOP605 DIP8

Опис

  AOP605 – комплементарна пара N-канальних і P-канальних MOSFET транзисторів, розроблених для використання в схемах високошвидкісного перетворення енергії, комутації та управління. Використовуючи передову траншейну технологію, ці транзистори забезпечують низький опір у відкритому стані (RDS(on)) і швидке перемикання. Компактний корпус DIP-8 дозволяє легко інтегрувати їх у схеми, що потребують надійної роботи при високих навантаженнях.

Цей транзисторний модуль оптимально підходить для джерел живлення, інверторів, моторних драйверів і інших додатків, що потребують компактного рішення для управління потужністю.

Основні характеристики

N-канальний MOSFET:

• Максимальна напруга стік-витік (VDS): 30 В.
• Максимальний струм стоку (ID):
  • Постійний: 7.5 А.
  • Імпульсний: 30 А.
• Опір у відкритому стані (RDS(on)):
  • при VGS = 10 В: ≤ 28 мОм.
  • при VGS = 4.5 В: ≤ 43 мОм.
• Заряд затвора (Qg): 13.84 нКл (типове значення).
• Температурний опір (RθJA): 50°C/Вт.

P-канальний MOSFET:

• Максимальна напруга стік-витік (VDS): -30 В.
• Максимальний струм стоку (ID):
  • Постійний: -6.6 А.
  • Імпульсний: -27 А.
• Опір у відкритому стані (RDS(on)):
  • при VGS = -10 В: ≤ 35 мОм.
  • при VGS = -4.5 В: ≤ 58 мОм.
• Заряд затвора (Qg): 18.5 нКл (типове значення).
• Температурний опір (RθJA): 50°C/Вт.

Специфікації

• Потужність розсіювання (PD): 2.5 Вт (при температурі 25°C).
• Діапазон робочих температур: -55°C … +150°C.
• Швидкість перемикання (типові значення):
  • Час увімкнення (tD(on)): 4.6 нс (N-канальний), 7.7 нс (P-канальний).
  • Час вимкнення (tD(off)): 20.6 нс (N-канальний), 20.2 нс (P-канальний).
• Ємності:
  • Вхідна ємність (Ciss): 820 пФ (N-канальний), 1100 пФ (P-канальний).
  • Вихідна ємність (Coss): 102 пФ (N-канальний), 190 пФ (P-канальний).

Переваги

• Компактний корпус DIP-8 для оптимізації простору на платі.
• Комплементарна пара для зручного використання в інверторах і драйверах.
• Низький опір у відкритому стані знижує тепловиділення.
• Підходить для високочастотних схем.
• Надійність у широкому діапазоні робочих температур.

  AOP605 MOSFET, N-канальний і P-канальний MOSFET AOP605, транзистори для інверторів AOP605, DIP-8 MOSFET транзистори, транзистори для драйверів двигунів, енергоефективні транзистори AOP605, AOP605 транзистор для джерел живлення.

  транзистори AOP605, комплементарний MOSFET AOP605, N-канальний MOSFET 30 В, P-канальний MOSFET -30 В, DIP-8 корпус, транзистори для схем комутації, драйвери двигунів AOP605, енергоефективний транзистор, MOSFET для інверторів, компактний транзистор для джерел живлення.

Datasheet AOP605 pdf
Аналоги:
IRF7389
AP4511G
FDS8958A

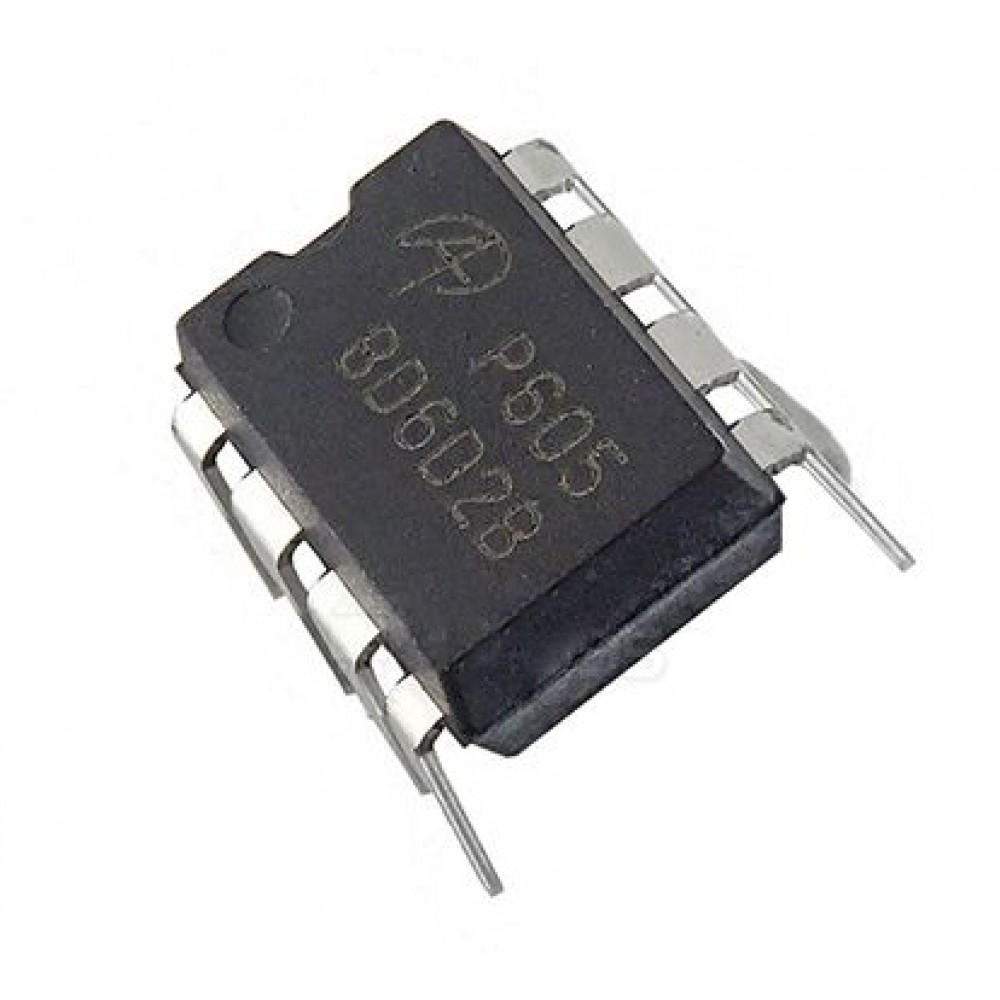

Мікрсхема AOP605 (DIP-8)
