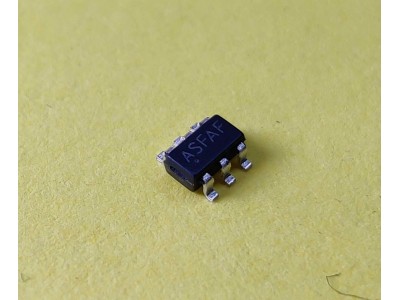

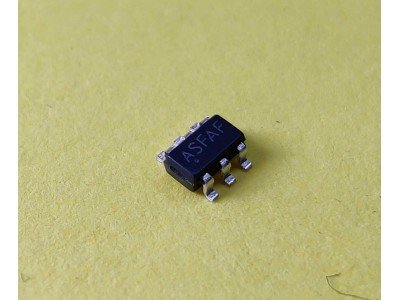

AAT3110IGU-5.0 || DC-DC перетворювач SOT23-6

   AAT3110IGU-5,0 - мікросхема регульованого підвищувального перетворювача напруги (Charge Pump) від Skyworks Solutions. Вона забезпечує вихідну стабілізовану напругу 5 В, використовуючи мінімальну кількість зовнішніх компонентів. Мікросхема оптимізована для портативних пристроїв із низьким енергоспоживанням і високою ефективністю. Вбудований захист від короткого замикання і перегріву підвищує надійність роботи.

Основні характеристики

• Тип перетворювача: регульований підвищувальний (Charge Pump).
• Вхідна напруга: 2.7–5.0 В.
• Вихідна напруга: 5.0 В ±4%.
• Максимальний вихідний струм:
  • 100 мА при VIN ≥ 3.0 В.
  • 50 мА при VIN ≥ 2.7 В.
• Споживання струму в режимі очікування: <1 мкА.
• Частота роботи: 750 кГц.
• Захисти:
  • Коротке замикання.
  • Перегрів.
• Корпус: SOT23-6.
• Робоча температура: -40°C до +85°C.

Специфікації

Інструкція

1. Підключення живлення: Підключіть VIN до джерела живлення (2.7–5.0 В).
2. Розташування компонентів: Використовуйте зовнішні конденсатори 10 мкФ для входу (CIN) і виходу (COUT), а також 1 мкФ для "літаючого" конденсатора (CFLY).
3. Увімкнення/вимкнення: Для активації встановіть сигнал SHDN у стан "високий".
4. Захисти: Забезпечте відведення тепла при високих навантаженнях.

AAT3110IGU-5.0, регульований підвищувальний перетворювач, Charge Pump, 5 В, SOT23-6, низьке енергоспоживання.

AAT3110IGU-5.0, регульований Charge Pump, перетворювач 5 В, SOT23-6 корпус, Skyworks Solutions.

Документація aat3110-5.0 pdf

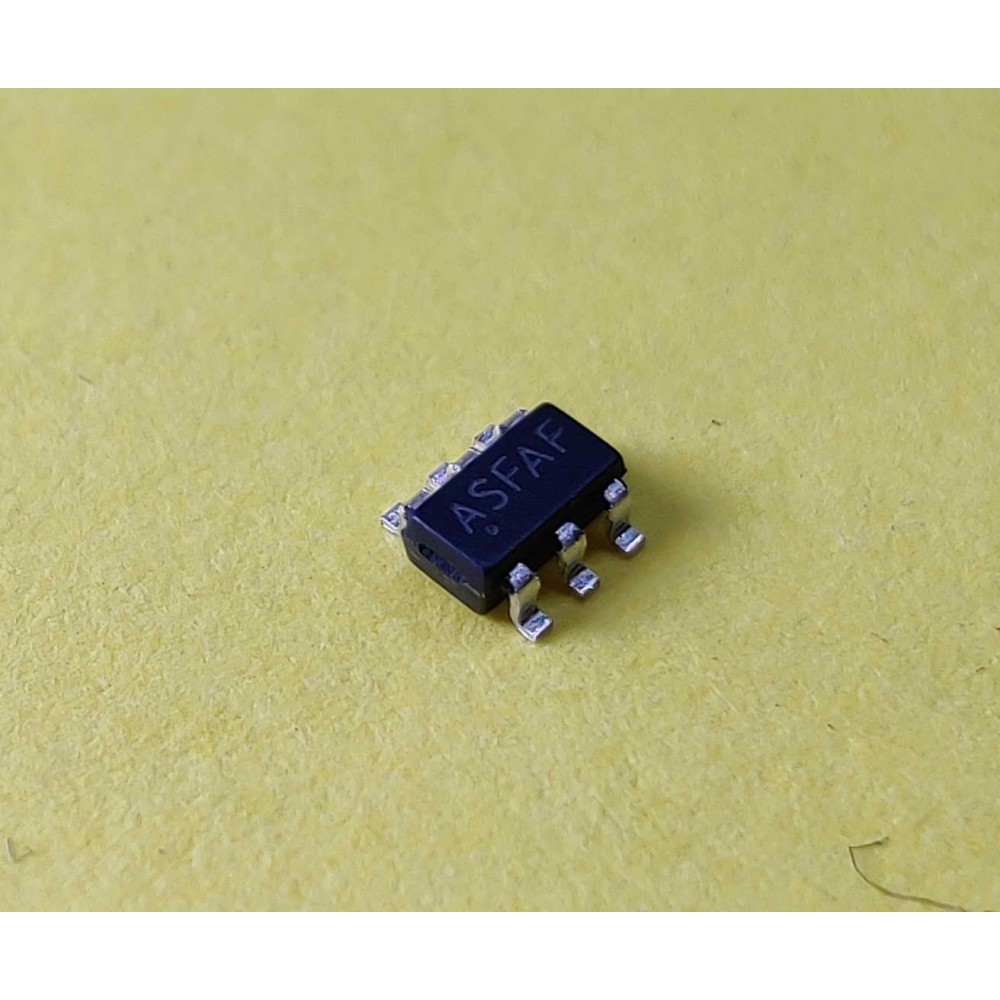

кодування : ASFAF
