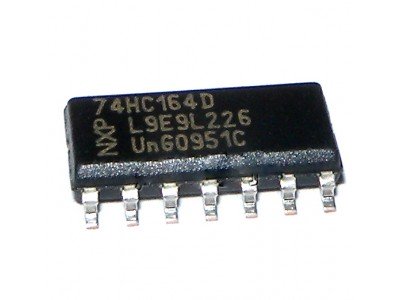

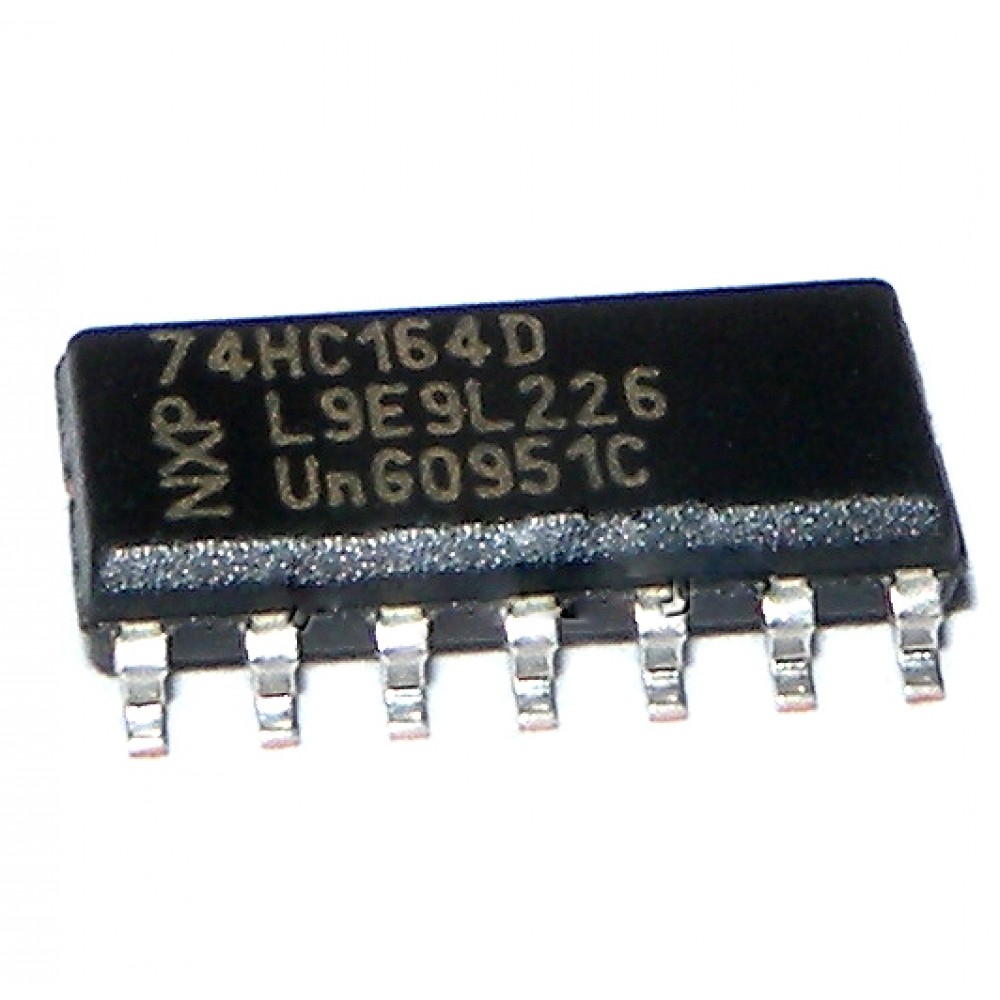

Мікросхема 74HC164D - 8-бітний CMOS зсувний регістр у корпусі SOP-14
Опис
Мікросхема 74HC164D - високошвидкісний 8-бітний зсувний регістр серії HC (High-Speed CMOS) з паралельними виходами. Призначена для перетворення послідовного коду у паралельний. Працює з низьким енергоспоживанням і високою швидкодією, завдяки CMOS технології. Використовується у цифрових схемах, контролерах, дисплейних модулях, схемах генерації послідовних сигналів і пристроях логічної обробки даних.
Основні характеристики
- Тип мікросхеми - зсувний регістр
- Серія - 74HC (CMOS High-Speed)
- Розрядність - 8 біт
- Корпус - SOP-14
- Напруга живлення - 2 В - 6 В
- Вхідна логіка - CMOS
- Робоча частота - до 25 МГц при 5 В
- Тип входів - послідовні (Serial A, Serial B)
- Тип виходів - паралельні Q0-Q7
- Робоча температура - -40°C...+85°C
Специфікація
| Характеристика | Значення |
|---|---|
| Модель | 74HC164D |
| Тип | 8-бітний зсувний регістр |
| Технологія | CMOS (High-Speed) |
| Кількість бітів | 8 |
| Напруга живлення | 2-6 В |
| Максимальна частота | 25 МГц (при Vcc=5 В) |
| Тип входів | Serial A, Serial B |
| Тип виходів | Q0-Q7 (паралельні) |
| Корпус | SOP-14 |
| Робоча температура | -40...+85°C |
| Споживаний струм | до 80 мкА |
| Час затримки | до 15 нс (при Vcc=5 В) |
| Виробник | Nexperia / Philips / TI (аналогічні параметри) |
Інструкція
- Підключіть джерело живлення 2-6 В до виводів VCC та GND.
- Подайте послідовний сигнал даних на вхід A або B.
- Синхронізуйте роботу подачею імпульсів на вхід CLK.
- Зчитуйте паралельні виходи Q0-Q7 після кожного тактового імпульсу.
- При необхідності обнулення скористайтесь вхідним сигналом CLR.
