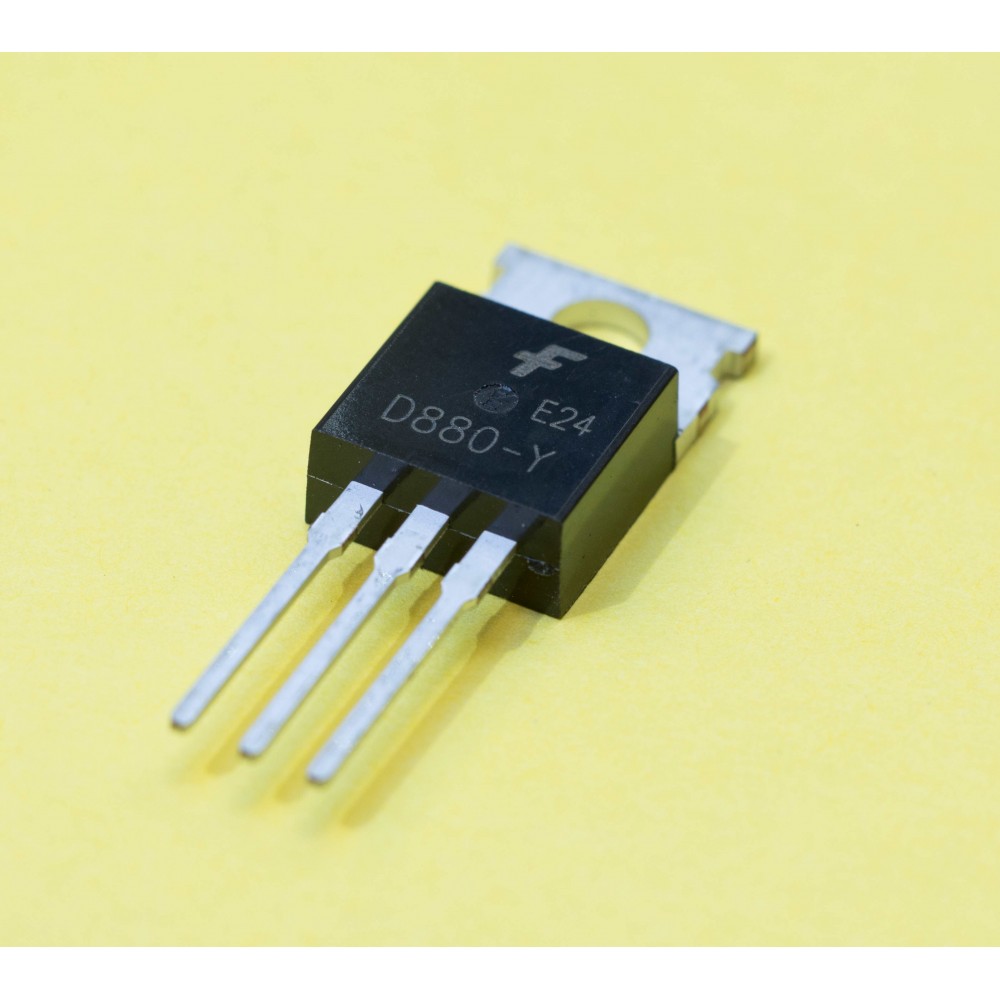

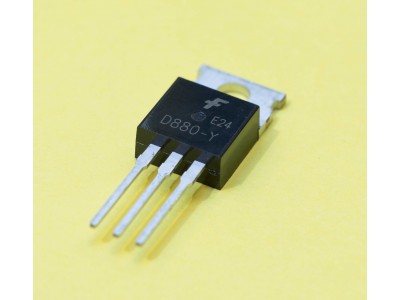

2SD880 || Транзистор TO-220 NPN

Опис

   2SD880 - кремнієвий NPN силовий транзистор, призначений для використання в аудіо частотних підсилювачах потужності. Відмінні характеристики, такі як низька напруга насичення та висока стійкість до теплових навантажень, роблять цей транзистор ідеальним для промислових і побутових застосувань. Транзистор є комплементарним до типу 2SB834.

Основні характеристики

• Тип транзистора: NPN.
• Максимальна напруга колектор-база (VCBO): 60 В.
• Максимальна напруга колектор-емітер (VCEO): 60 В.
• Максимальна напруга емітер-база (VEBO): 7 В.
• Максимальний струм колектора (IC): 3 А (постійний), 6 А (піковий).
• Потужність розсіювання (PC): 30 Вт (при TC = 25°C).
• Температурний діапазон роботи: -55°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 60–300 (при VCE = 5 В, IC = 500 мА).
• Перехідна частота (fT): 3 МГц.
• Низька напруга насичення (VCE(sat)): Максимум 1.0 В при IC = 3 А, IB = 300 мА.

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Перевірте сумісність транзистора з електричною схемою.
2. Монтаж:
   • Закріпіть транзистор у корпусі з використанням радіатора для ефективного тепловідведення.
   • Припаяйте виводи до плати відповідно до схеми:
     • Вивід 1: База.
     • Вивід 2: Колектор.
     • Вивід 3: Емітер.
3. Експлуатація:
   • Дотримуйтеся зазначених параметрів роботи для забезпечення довговічності.

2SD880, NPN транзистор, силовий транзистор, TO-220 корпус, транзистор для підсилювачів, транзистор для аудіосистем, транзистор 60 В 3 А.

транзистор 2SD880, NPN біполярний транзистор, транзистор для підсилювачів, силовий транзистор TO-220, транзистор 60 В 3 А.

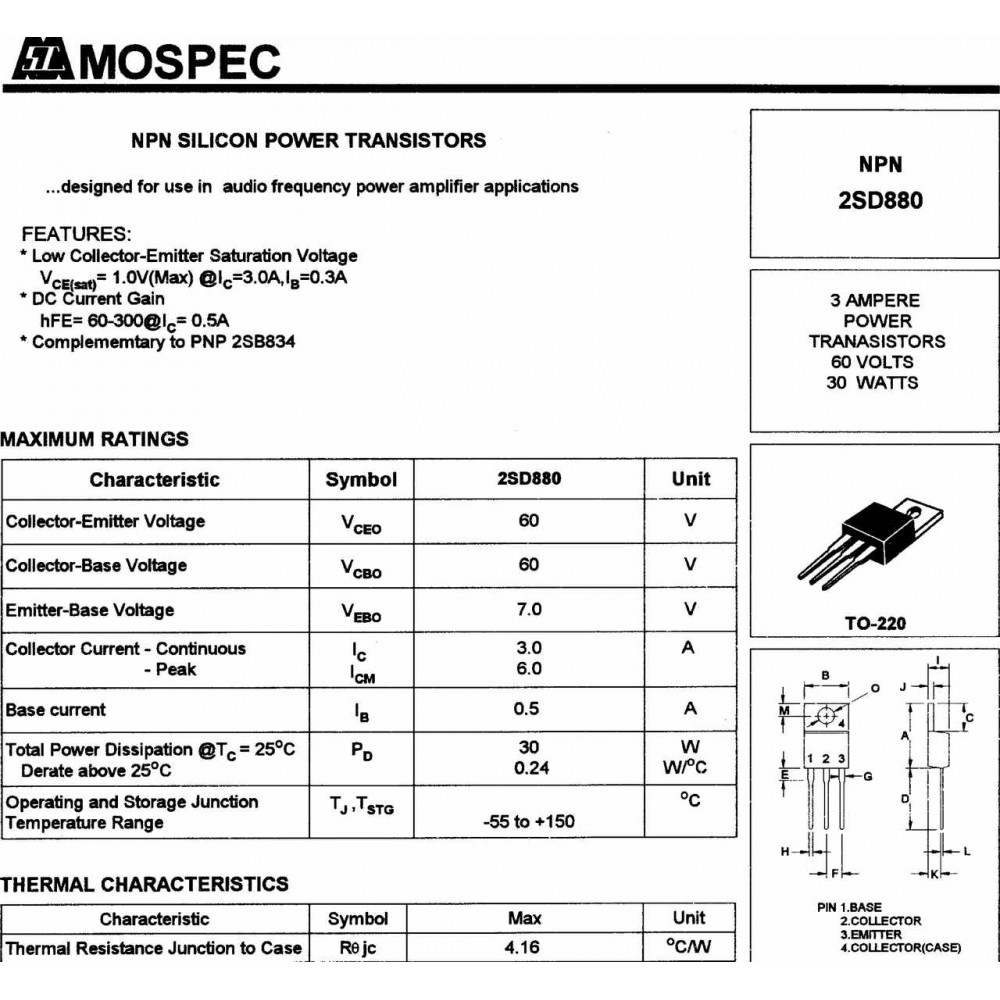

Datasheet 2SD880 pdf
